Reparación de PCB (2 / 6 paso)

Paso 2: Identificar la conexión necesitada

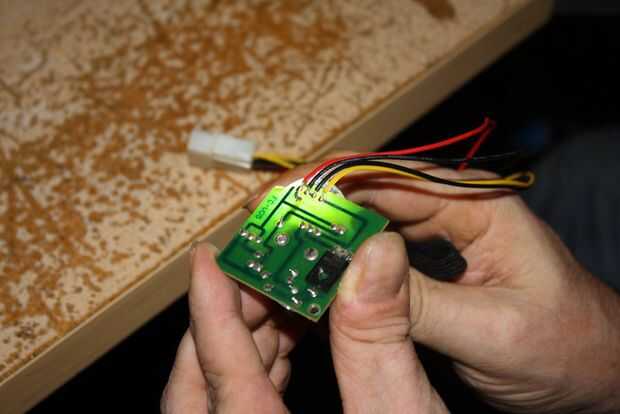

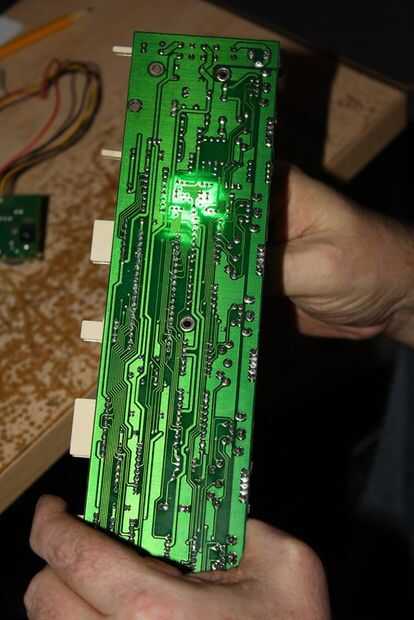

La primera cosa a hacer es determinar lo que ese camino era asociar. Mirando el tablero simplemente echando un vistazo lo primer pensamiento que la ruta era el + 5V cable. No era el caso, razón por la cual usted necesita tomar tiempo y traza los caminos para conocer lo que está conectando. No quiero conectarlo en el lugar equivocado y crear un corto o cortar otro camino del circuito. Una cosa que es útil en este es utilizar una linterna muy brillante y ponerlo en el otro lado de la Junta en cuanto a lo que está viendo. Mira las fotos y podéis hacer una idea de lo que quiero decir aunque ellos realmente no hacen a justicia. Realmente luce las conexiones y hace que sea fácil trazarlos.

Por lo que en mi caso determinaron que la conexión rota era un carril de tierra y que el + 12V y + 5V tierra cables fueron conectados por lo que sólo necesitaba un punto claro decente para conectar los cables de tierra a la trayectoria de la tierra.
