Reparación de fuentes de alimentación modulares (5 / 6 paso)

Paso 5: Reajuste del alivio de tensión

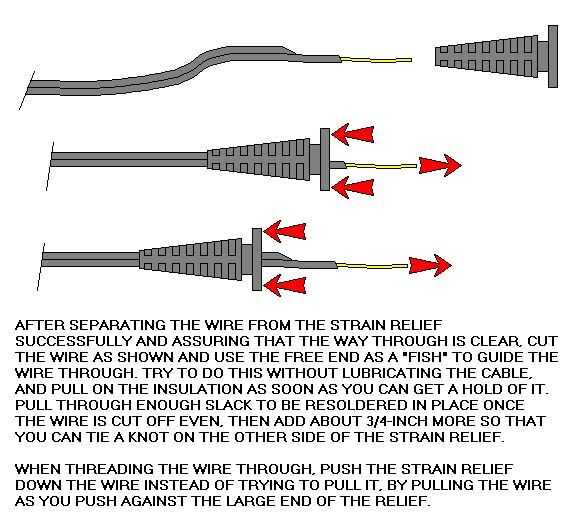

Si fueras paciente y cuidadoso, usted podría han tenido éxito en separar el alivio de la cuerda. Si es así, encontrar que el conductor se rompió la primera tirando el cable solo. Lo roto se tire hacia fuera o por lo menos estirar el aislamiento. Corte el resto del extremo del cable como se muestra y utilice el conductor intacto ya como un "pez" para pase a través, después de torcer la trenza y quizás estañar el extremo. Asegúrese de reducir con el ángulo que se muestra para facilitar este proceso.

No lubricar el cable de cualquier manera si puede evitarlo, como la fricción entre el alivio y el cable es algo deseable. La estructura del relieve, es actuar como puños de dedo chino, así que aplicar la fuerza para facilitar el movimiento hacia abajo el alambre. Otra vez, esto le parecerá tedioso, pero valdrá la pena los resultados. Una vez que ambos lados del alambre a través de, esto se convierte en mucho más fácil.

Pase por lo suficiente para poder resolver las ubicaciones de soldaduras en la Junta y luego algunos. Tienes que hacer un nudo simple pero firmemente en el interior y dejar una pequeña holgura en el caso de cualquier migración leve que pueda ocurrir más tarde. El nudo lo más cerca posible de la relevación, o deslice el alivio hasta que luego, pero antes de reensamblar.

Si había cortado el alivio abierto y no repararlo otra vez o no piensa, enhebrado a través de es mucho más fácil, sólo asegúrese de que el cable es perfectamente ubicado en el formulario y no retorcido en su interior. Una vez que correctamente la holgura que necesita, utilice zipties para cerrar el alivio, tiró firmemente con la punta de la aguja para asegurar un ajuste apretado. Tiene el nudo en el interior para evitar que el alambre de deslizamiento y eventualmente sacar.
