Renovar un viejo taladro (7 / 10 paso)

Paso 7: Las ruedas de poleas

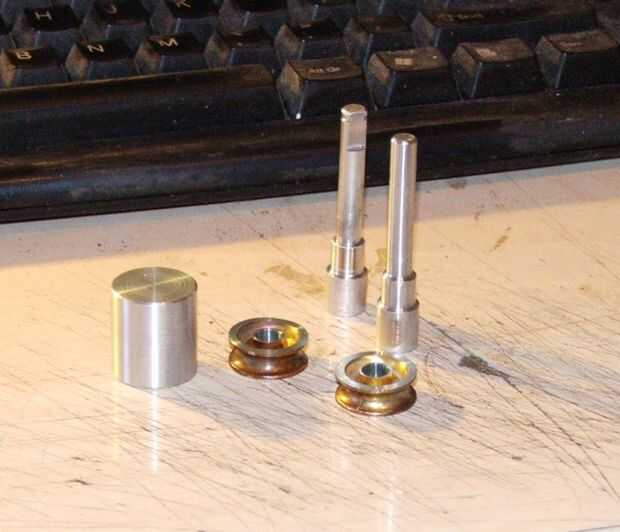

Lamentablemente no pude encontrar una referencia de buena calidad de dibujo para los conjuntos de la intermedio. Creo que las ruedas deben ser 1 1/2" de diámetro, pero sólo tenía cierta barra de latón de 16mm por lo que tuvieron que hacer el tamaño por ahora.

El soporte de la abrazadera y el Ajustador fue hecho de dos piezas de latón de varilla de tierra y un poco de aluminio de un soporte de montaje de antena en la caja de la chatarra. El brazo de Ajustador y los dos árboles fueron hechos de una barra de aluminio recuperada de una vieja impresora HP y un pedazo de aluminio de chatarra desde la punta local.

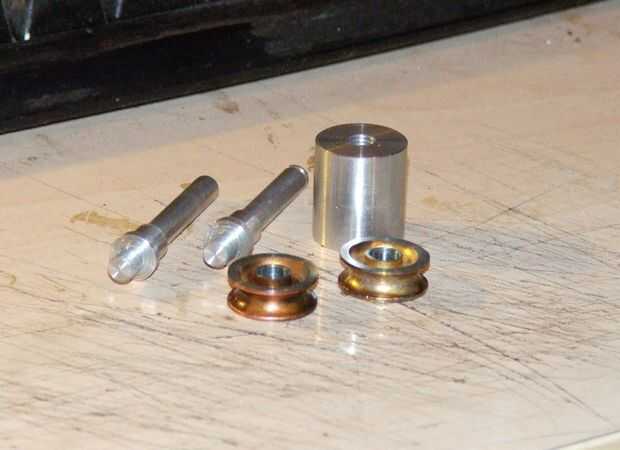

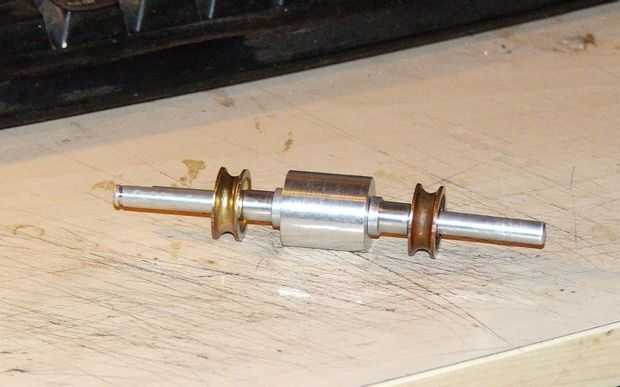

Giro del cubo del centro, perforado y golpeado ligeramente para la tuerca de bloqueo y los dos ejes. Estos también se convirtieron en el Unimat. Prueba de algunas sesiones de la Asamblea y la adición de dos distanciadores acero y conseguíamos algún lugar.

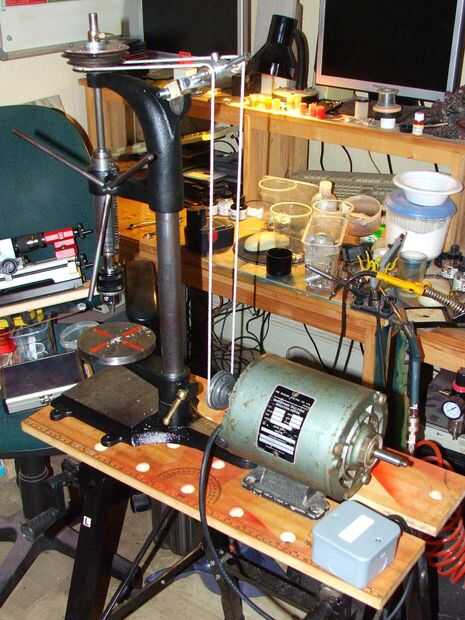

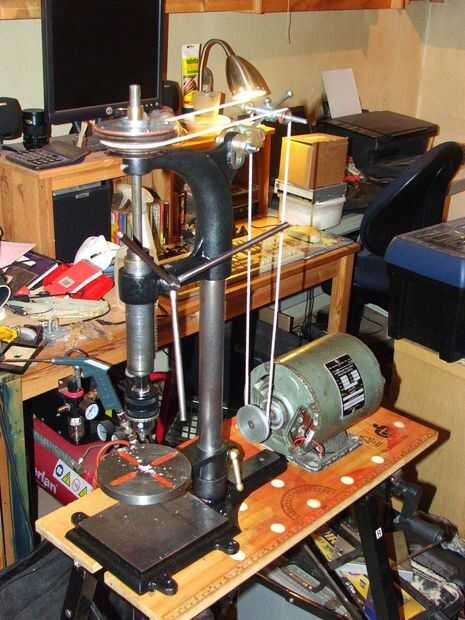

Tengo el taladro en el Banco y conectado el motor temporalmente con algún cable de choque como un cinturón para tamaño y funcionamiento. Me golpe resultó realmente el taladro!
