Paso 19: Eléctricos - interruptores y enchufes de conexión
PUNTOS DE VENTA
La salida tendrá cinco tornillos, dos a cada lado y uno en una pestaña en la parte inferior. El tornillo en la parte inferior es la tierra. El par de tornillos a la derecha está "caliente", y el par de la izquierda es «neutral». También puede establecer la diferencia entre los dos mirando el tamaño de los orificios de salida - la ranura más pequeña está caliente y la ranura grande es neutra. El agujero redondo es la tierra. Conectar el cable negro al lado caliente, el cable blanco a neutro y el cable de tierra a tierra (¡ adivinaste!).

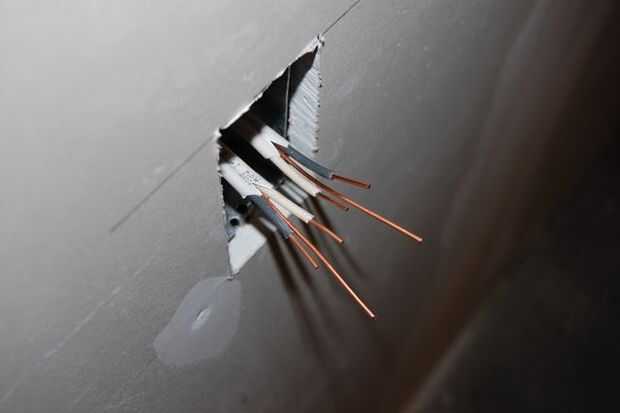

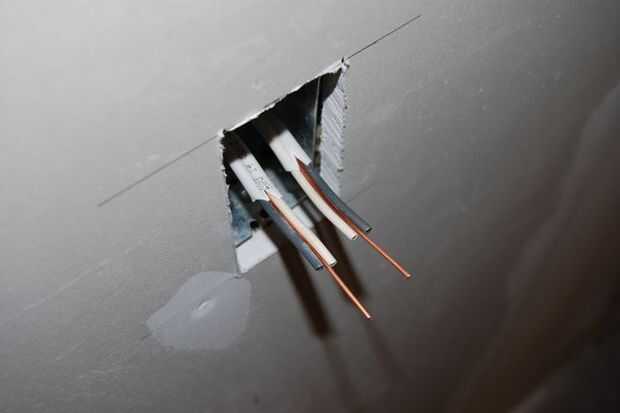

Tome el cable y tira de nuevo la chaqueta de plástico hasta el borde de la caja de salida. Una vez que bueno, no necesita mucho alambre para trabajar con. Si eres nuevo en esto, deje un poco de extra. Corte los cables blanco y negro para que 6" o que sobresalga de la caja de salida. Con pelacable, cerca de tres cuartos de pulgada de aislamiento de cada extremo de la tira. Corte el cable de tierra para que unos 8" sobresalga de la pared.

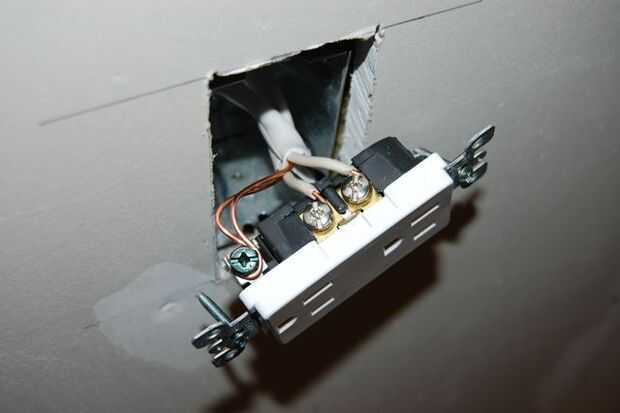

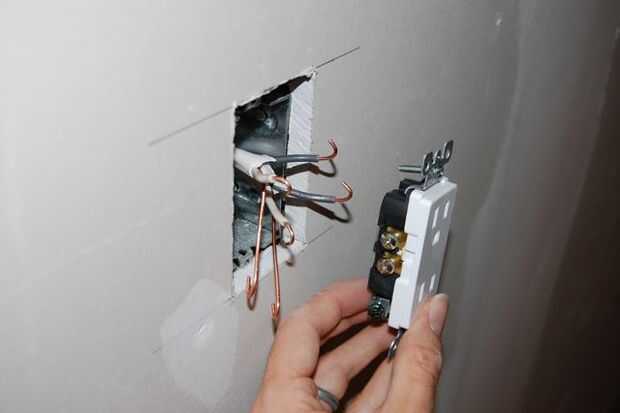

Con los alicates de nariz de aguja, doblar un pequeño lazo en el extremo de cada cable, incluyendo la tierra. Cada extremo del cable con el tornillo apropiado de alimentación y apriete hacia abajo. Debe haber un mínimo de cobre expuesta fuera del borde del tornillo cuando termines. Si hay cualquier exceso de cable, recortar con cortadores laterales.

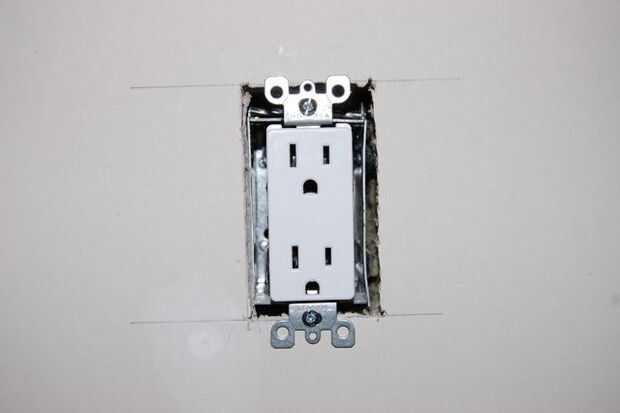

Con la toma de corriente con cable, puede meter los cables en la caja de salida y el tornillo en la salida usando los tornillos incorporados. Asegúrese de que el cable de tierra no toque los tornillos en los lados de la salida de neutro o calientes! Cuando usted apriete la salida en su lugar, asegúrese de que esté perpendicular al piso.
INTERRUPTORES
Un interruptor unipolar regular tendrá sólo dos tornillos. El hilo caliente (negro) del cable entrante de live se conecte a un tornillo y el hilo caliente del alambre saliente se conectará al otro. Los cables blanco y tierra son simplemente conectado junto, end-to-end, usando marrettes.
El proceso es casi idéntico al tat de cableado encima de una toma de corriente. Tira hacia atrás la camisa de plástico y corte los cables a unas 6 pulgadas. 1/2" de cada extremo de la tira, pero sólo poner un lazo en los cables negros. Comienzo con los cables blanco y tierra: Sostenga los dos cables blancos de lado a lado, con las puntas alineadas. Gire un marrette naranja en los cables, hasta que los alambres girando uno alrededor del otro. Podrá tirar de los alambres sin salga de la marrette. Repita para los cables de tierra. Entonces, meta los cables blancos y tierra en la caja del interruptor.
Ahora, fije los dos cables negros en los terminales del interruptor. Acomode los cables negros en la caja del interruptor, luego el tornillo en el conmutador. Asegúrese de que el cable de tierra no toque los terminales del interruptor.
LUCES
Dependiendo de las luces que es montaje, el método de conexión será un poco diferente.
Algunas luces, como el básicos solo focos, están diseñados para montarse directamente en una caja octagonal. Tienen terminales de tornillo que fije los cables blanco y negro a y el cable de tierra está conectado a un terminal de tornillo dentro de la caja de empalmes. La luz entonces se sujeta a la caja con los tornillos incluidos.
Otras luces están diseñadas para montarse a la misma caja de empalmes, pero tienen cables en vez de terminales de tornillo. En este caso es sólo una cuestión de colores - blanco con blanco, negro con negro. y a tierra. Utilice marrettes para unir los extremos de los cables. Luego, conecte la lámpara a la caja de empalmes utilizando las herramientas suministradas. Este hardware puede variar, así que siga las instrucciones incluidas.

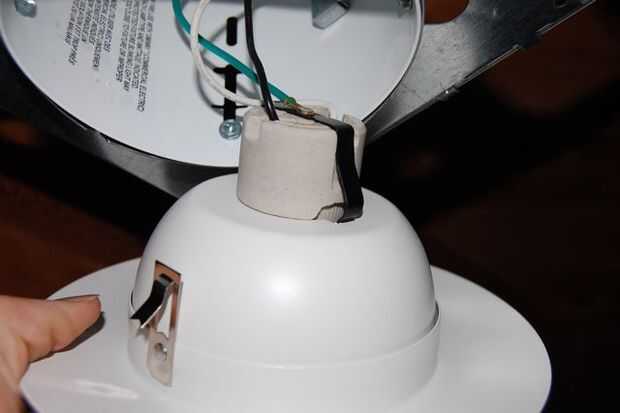

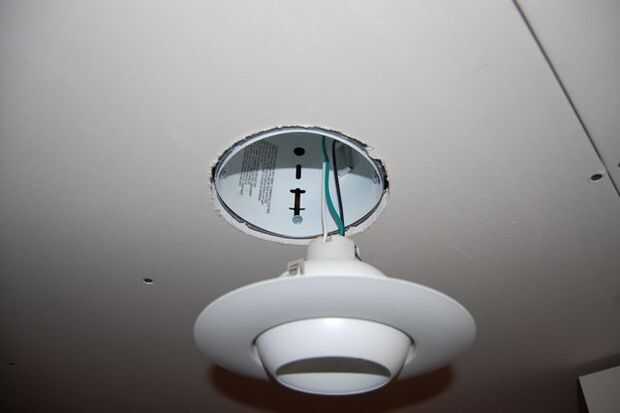

Las luces de bote de inserción utilicé mi renovación utilizan su caja especial, que fue montado directamente a la lámpara. La lámpara conectada a las vigas en el techo con soportes especiales. Si su luz está como esta, luego seguir las instrucciones proporcionadas.
