Paso 1: caso

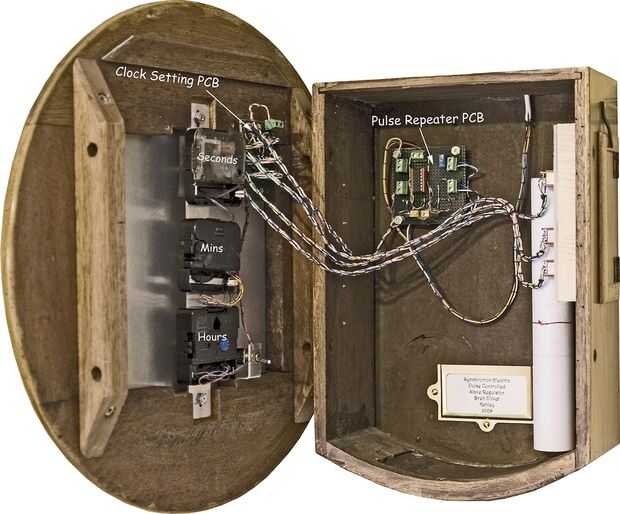

El caso anterior muestra la versión de alta tecnología con Master reloj control y manual de interruptores y cableado para los módulos de reloj de cuarzo. La versión simple de baja tecnología no tiene cables ni mods a los relojes de cuarzo. Si la conexión directa a un Arduino o microcontrolador es necesaria entonces la mayoría de los cables podría también hacerse lejos con. Ver el esquemático.
El caso puede ser lo que quieras de un reloj de esfera de vieja escuela, un longcase (reloj de abuelo), un moderno reloj de jardín o cualquier diseño personalizado que quieras.
Lo principal es que movimientos de reloj de cuarzo 3 necesitan ajuste en el dial. Una esfera de 12" o 300mm es un gran tamaño como usted consigue un montón de espacio y hasta la hora menor y segundos los diales son fáciles de leer.

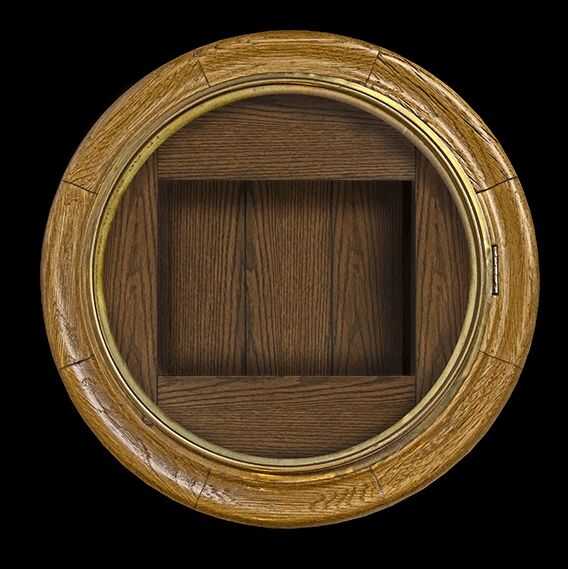

Hay un montón de viejos casos de reloj a la venta en Ebay. He encontrado algunos con marco redondo y no marcado o en bisel. Mi caso fue con bisel pero no marcado. Diales o cubiertas se pueden encontrar en Ebay o de reloj fabricante suministros. Fig.2 se muestra un caso de reloj completa con latón esfera bisel y detrás la caja con solo el disco que faltaba.

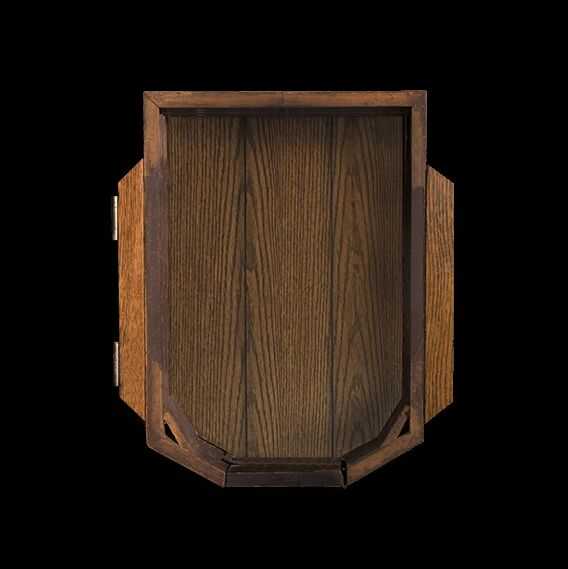

La caja que vino con mi caja del reloj tiene un bonito fondo redondeado y un par de puertas. Si no tienes una caja, entonces usted siempre puede hacer un reemplazo Plaza de juego de madera/madera contrachapada o un diseño más elaborado como fig.3.
4 Fig.

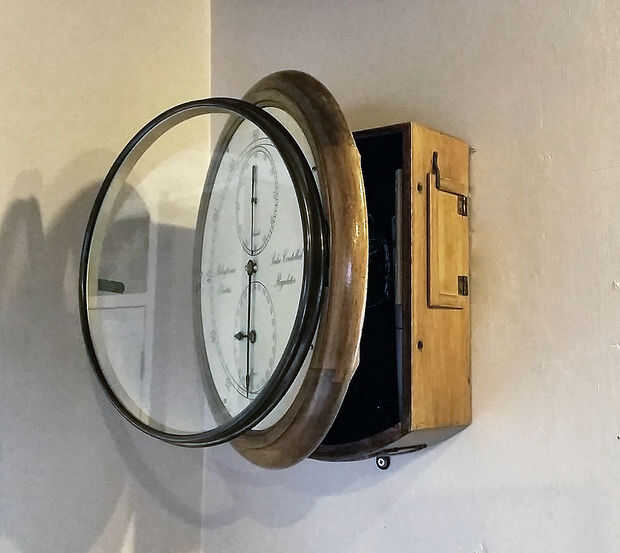

En mi reloj que la caja posterior es abatible a la esfera surround a la izquierda y el surround en fija cerrada por dos clavijas de madera a la derecha. El bisel de la esfera es también con bisagras a la esfera envolvente y es fijado apagado por un retén.
En casos de reloj más modernos la envolvente se fija a la caja posterior. Estos generalmente pueden ser separados y bisagras/capturas equipado.
