¿Reloj LED Brite Lite (9 / 13 paso)

Paso 9: Conectar los cables de conexión y las resistencias a perfboard

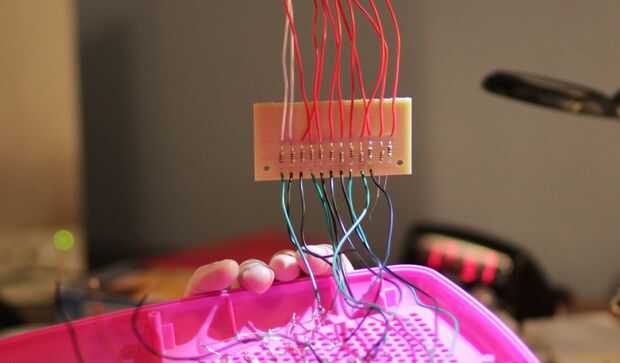

Este paso es relativamente sencillo.  Cada uno de los cables de conexión de 10 ánodo necesita conectarse a perfboard, a través de un resistor de 100 ohmios, luego con otro cable de conexión en el otro lado.  También se conectará los ánodos de cada uno de ustedes dos puntos a través de un resistor de 100 ohm.

Antes de empezar a soldar, usted necesita saber exactamente donde tu perfboard y Arduino se puede montar en el caso.  Una vez en el lugar, usted sabrá cuánto tiempo hacer los cables de conexión.

Para conectar el perfboard, simplemente inserte los cables y resistencias por la parte superior de la Junta.  (La parte superior de la perfboard no tiene las almohadillas de cobre).  Trence los cables y soldadura.  Trate de conseguir de la soldadura en y a través de las almohadillas y no sólo las puntas.  Mira el video detenidamente para obtener mayores instrucciones.  No dude en cortar su perfboard, como hice en el video.  Pero ten cuidado, el perfboard es muy frágil.  Cortarlo antes de cualquier trabajo en caso de que la Junta consigue arruinada.

El primer video "protoboard fallan" pueden ser saltado.  Trato de utilizar un protoboard, que habría sido más rápido.  El cable de conexión guardado saliendo y decidí que era demasiado frágil.  Así arrancaron los cables hacia fuera y utiliza un perboard en su lugar.
