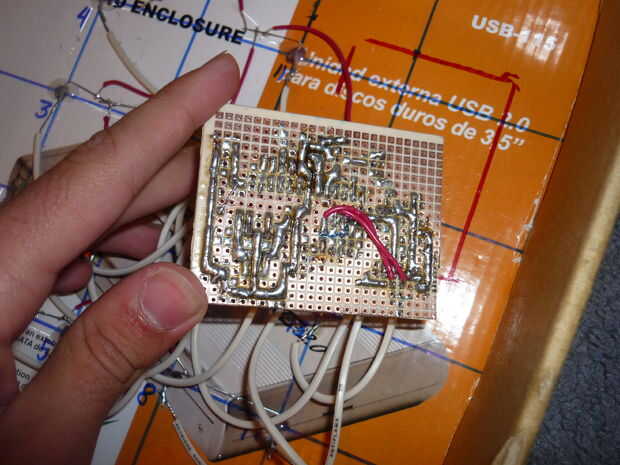

Paso 8: (Si no utiliza un arduino) Arme el PCB
Coloque su cristal, recuerde que la frecuencia no es crítica, como se especifica en el software de arduino, si no sabes cómo hacer esto, seguir con 16Mhz, además, si you´re con otra frecuencia, recuerde que su recomendado que es un múltiplo de 8, por ejemplo 16mhz o 8 Mhz porque chips Atmega son micros de 8 bits.
Si eres un principiante, se recomienda utilizar un arduino, o por lo menos un arduino listo, chip de pre-bootloaded.
las ventajas de utilizar un Atmega48 en lugar de un arduino/atmega328 es principalmente el precio;
un arduino cuesta alrededor de USD $30, cargado de un arduino pre arranque viruta cuesta alrededor de USD $6 y un Atmega48 sólo cuesta alrededor de USD $1,5.
Nota: para poder programar chips Atmega sin gestor de arranque, usando la ISP desde el arduino IDE, usted necesita hacer algunas modificaciones en el IDE (no cubriré que en esta guía).
Si utilizas un Atmega48/88 sin gestor de arranque, necesitará tener algunos knowedlage básico sobre fusibles AVR y cómo trabajar con el programa a través del ISP y chip desnudo.
Recuerde agregar un encabezado de 2 pines para la energía y, marque cual pin es Gnd y cuál es 5V y agregar un encabezado de hembra de 3 pines para conectar el pulsador (opcional) o LDR. uno de los pines a la tierra, uno de 5V y el otro al pin digital 18 (4 analógicos).
