Reloj Digital LED (3 / 4 paso)

Paso 3: cableado

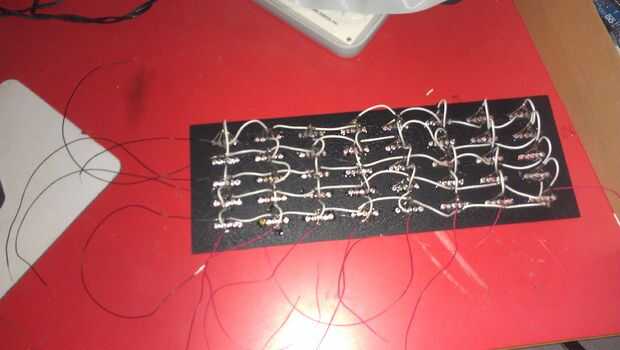

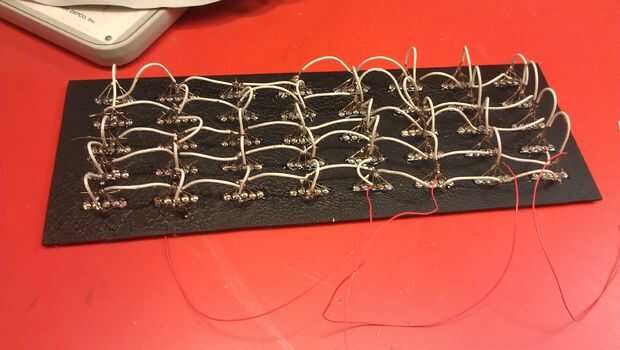

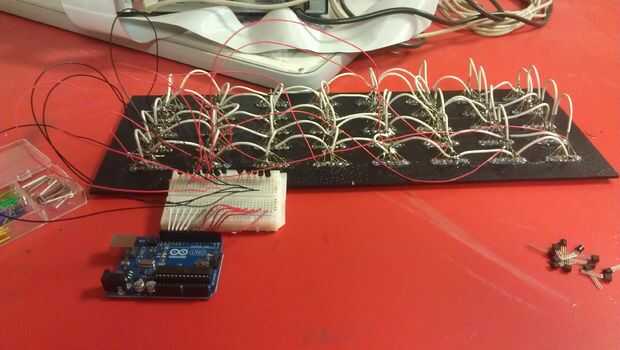

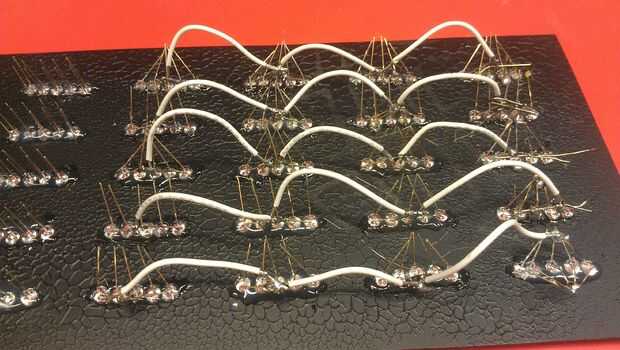

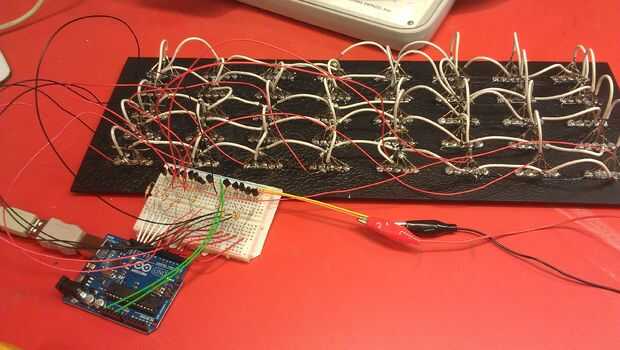

El siguiente paso fue colocar todos los LEDs en la plantilla de plástico. Al colocar los LEDs, asegúrese de que la polaridad de los terminales está en la misma dirección. La longitud más corta es el polo negativo mientras que la longitud más larga es el terminal positivo. El paso siguiente es soldar los terminales similares entre sí. De esto necesito soldar de una forma de multiplexación. La multiplexación me permite conducir los 40 bloques de LED individuales con sólo 13 salidas de pin. Por lo tanto, había soldado todos los positivos cátodos de los LEDs en patrones verticales. Luego todos los negativos cátodos de los LEDs en un patrón horizontal había soldada. Esto permite que cada LED controlar a la vez. Sin embargo no funciona bien con varias señales de salida ya que podría desencadenar múltiples LEDs para iluminar. Para leer hay varias salidas, debe ser una tasa de refresco para permitir que esto suceda.
