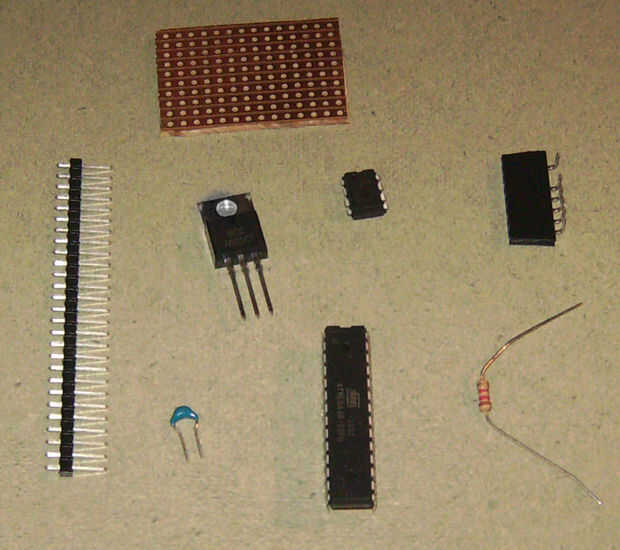

Paso 1: partes
-A modo de programación de Arduino. He utilizado número de Sparkfun Breakout básica FTDI DEV 09873 . Tuve un tiempo sorprendentemente difícil averiguar cómo conectar el programador para tener las instrucciones para en el paso 13. ($22,00)
-A cristal y condensadores del acompañamiento. Esto y los dos artículos anteriores son todo lo que se requiere para un desnudo huesos Arduino. Un resonador cerámico no funcionará en esta aplicación porque nos estamos guardando un registro de tiempo. Yo tengo la mía de Digikey parte número 300-8437-ND . ($0,63)

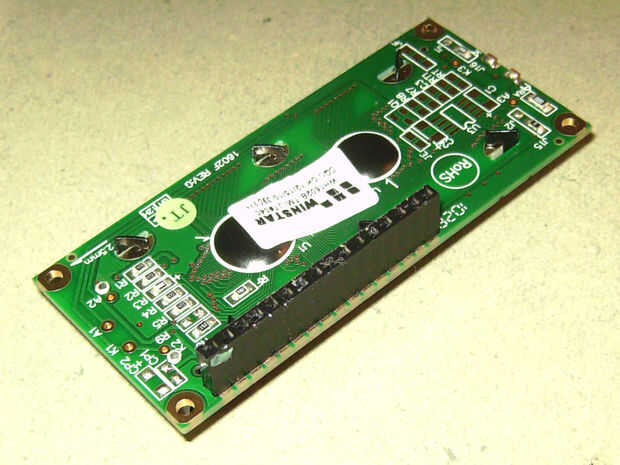

-A contraluz estándar (HD44780) 16 x 2 pantalla de LCD. Yo tengo la mía de electrónica su número de parte DE LM12111 . ($5,99)

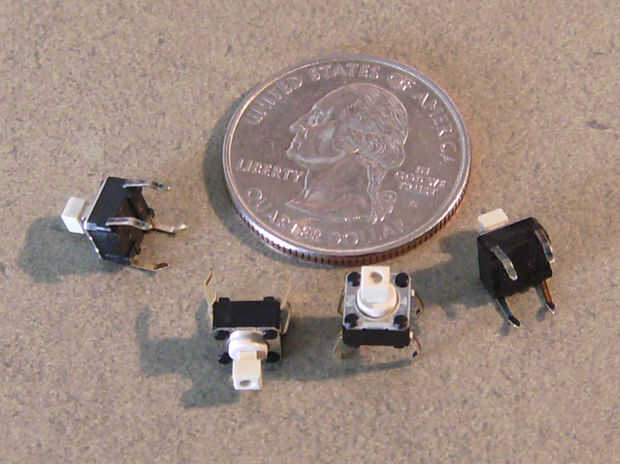

-Cuatro botones. Usé los táctiles de Digikey parte número SW404-ND . ($0,35)

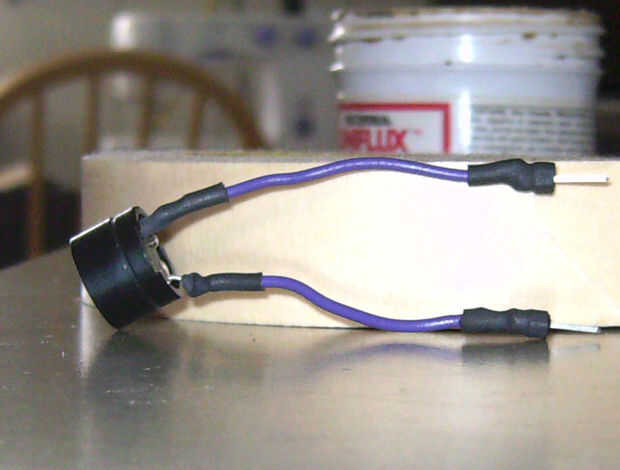

-Un zumbador. Usé uno de Digikey que mucho tiempo atrás para otro proyecto por lo que se me olvida el número de pieza.
-A recargables NiMH de 9V. Yo tengo la mía de harbor freight parte número 97865 . ($9,99 aunque tienen un más barato, menor capacidad de uno que estaba fuera de stock el día que fui)
-Un soporte de clip-estilo de la batería de 9v, yo tengo la mía de Digikey parte número 71 K ND . ($0,44)
-A batería de 9v contacto, tenía un par en mano pero estoy seguro de que originalmente obtuvieron de Digikey.
-A batería ICL7673 IC, un maravilloso dispositivo que automáticamente cambia entre las dos fuentes sin una interrupción en el poder al dispositivo de alimentación e incluso indica que fuente de energía está siendo usada actualmente. Yo tengo la mía de Digikey parte número ICL7673CPAZ-ND . ($2,08)
-Un regulador de voltaje de 5v, utilizaron una variedad de Bajo de la gota hacia fuera de Digikey parte número MC7805CT-BPMS-ND . ($0,56)
-A dos diodos, uno para recargar la mezcla y uno para asegurarse contra inversión de alimentación. Usé uno de Digikey parte número 1N4148FS-ND y otro de mi caja de piezas. Dos de los de Digikey deberían funcionar bien. ($0,14)
-A Ciénaga (6 o menos) de 0.1uF condensadores de disco de cerámica. Yo tengo la mía de Digikey parte número 478-5741-ND . ($0,13)
-Varias resistencias, yo tengo la mía de Digikey y desde mi caja de partes que fue equipada originalmente de un Shack de Radio que vale la pena comprar parte número 271-312 . ($9,99)

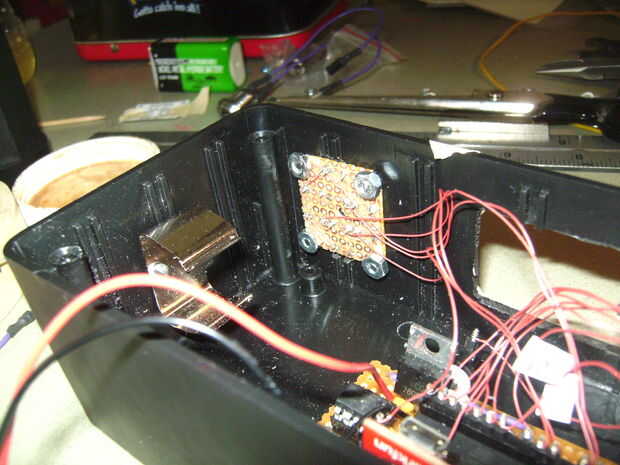

-Un proyecto de recinto de Radio Shack (6 x 3 x 2") pieza número 270-1805 . ($3,99)

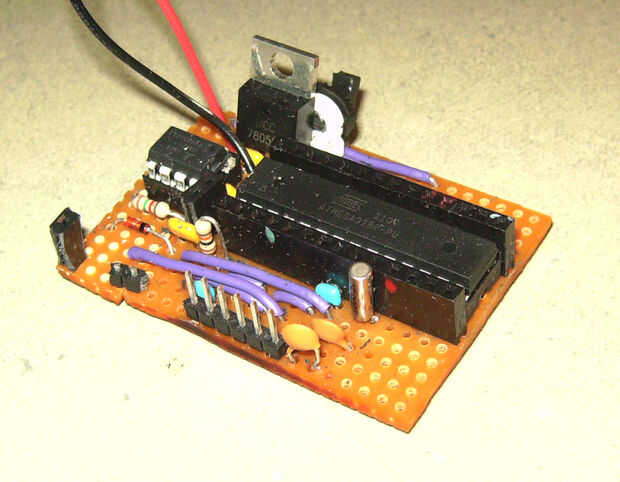

-Veroboard (perforada ), yo tengo la mía fuera de Ebay, usted puede utilizar su tabla favorita que hace el material de grabado de cobre revestido de perfboard . Pensar en conseguir alguna placa perforada y la herramienta para cortar los rastros juntos fuera de eBay, si vas a esa ruta.
-También usé un protoboard para las pruebas iniciales y cartón para burlarse de la caja.

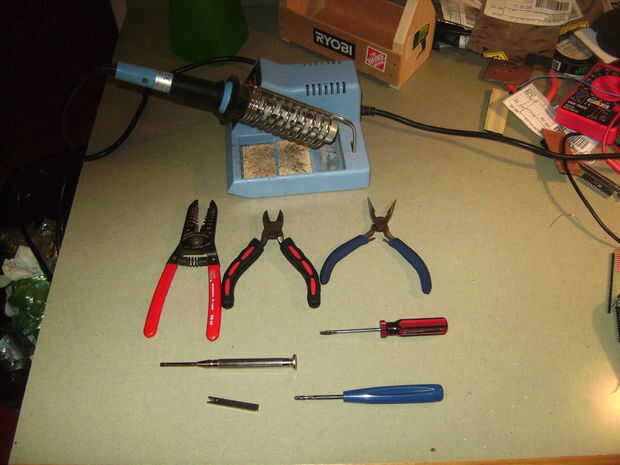

-Cautín, soldadura, pelacables, una herramienta giratoria para hacer la caja, cosas típicas.
