Reloj despertador con infrarrojo y Bluetooth altavoces (3 / 5 paso)

Paso 3: Soldadura y montaje de los altavoces

Cómo

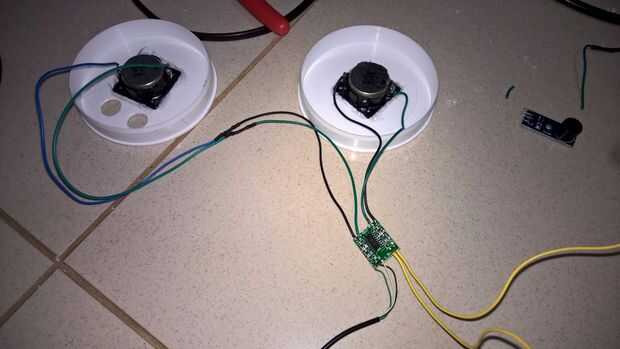

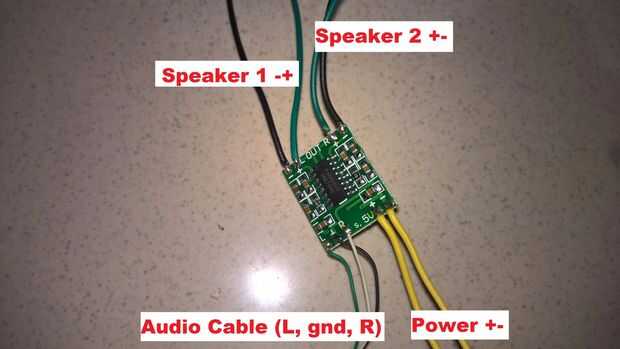

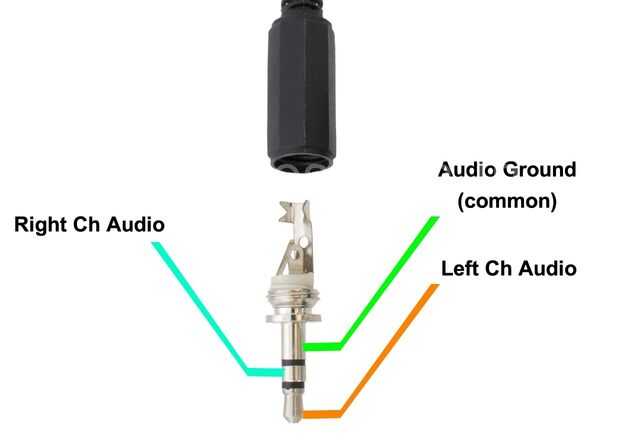

Esta parte es fácil. Solo soldar los pines del amplificador utilizando la imagen como guía. El amplificador tiene positiva y pernos negativos que vendrán de una fuente de 5V diferentes (que la que va a la arduino), dos pasadores para cada uno de los altavoces, y otros tres que va en el cable estéreo de sonido: uno es el común, uno es para canal izquierdo y otro para el canal derecho.

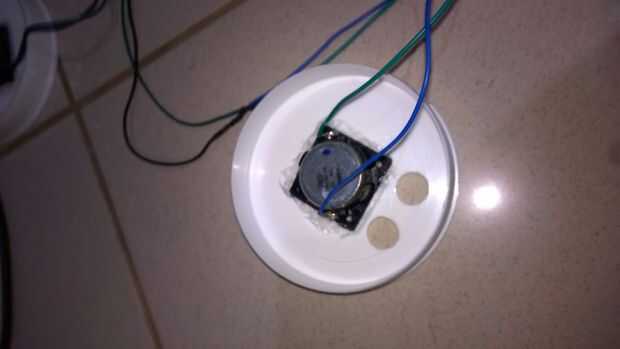

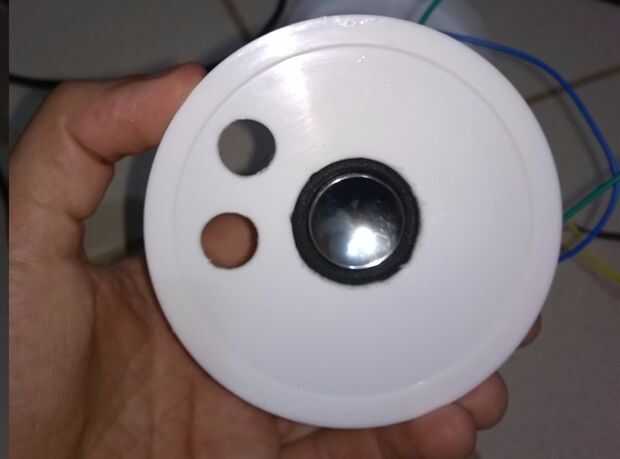

Utilice los ejercicios para hacer los agujeros para los altavoces y uno para el micrófono y otra para el zumbador. Pegar todo con silicona. Conecte el receptor de bluetooth en el cable de audio que va al amplificador y en la última soldadura cables positivos y negativos en los pines USB del receptor (no se puede desmontar el receptor y soldar directamente en el tablero, es fácil).
