Paso 2: Soldadura y montaje del PWB
A PARTIR DE

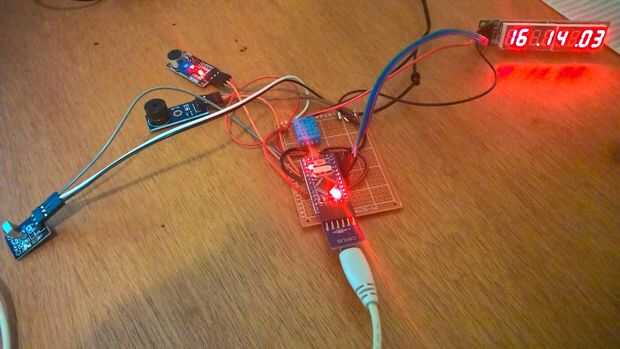

Empezar a soldar los prototipos PCB siguiendo las conexiones que se indican a continuación. Usé conectores para conectar los componentes, como se ve en una de las imágenes de arriba, pero fue una elección personal. De esta forma, en el futuro proyectos todavía puedo cambiar su configuración, agregar y quitar piezas.
EL PINOUT

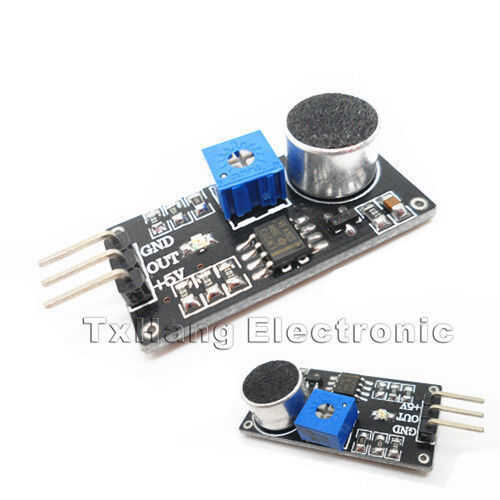

Detector de sonido
- Pin 0 >>> GND
- Pin 1 >>> Arduino Pro Mini - pin de entrada Digital 13
- Pin 2 >>> VCC
Zumbador
- Pin 0 >>> GND
- Pin 1 >>> Arduino Pro Mini - perno de la entrada Digital 12
- Pin 2 >>> VCC

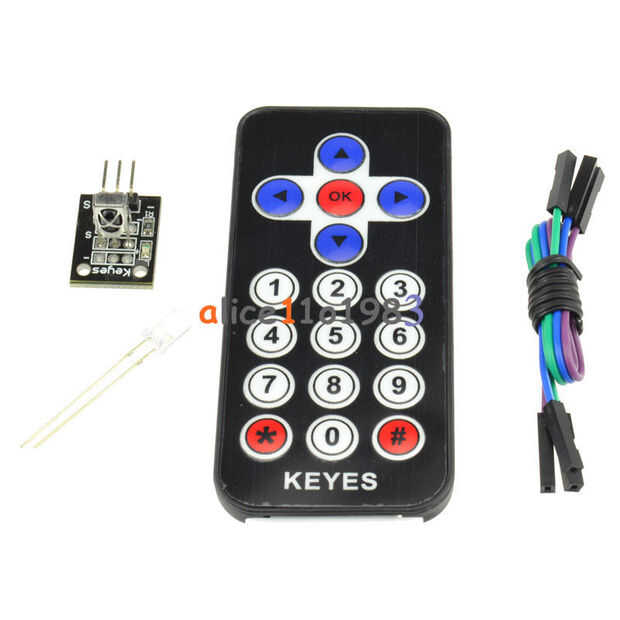

Sensor de infrarrojos
- Pin 0 >>> GND
- Pin 1 >>> VCC (el pin positivo es el central, reloj hacia fuera)
- Pin 2 >>> Arduino Pro Mini - perno de la entrada Digital 12

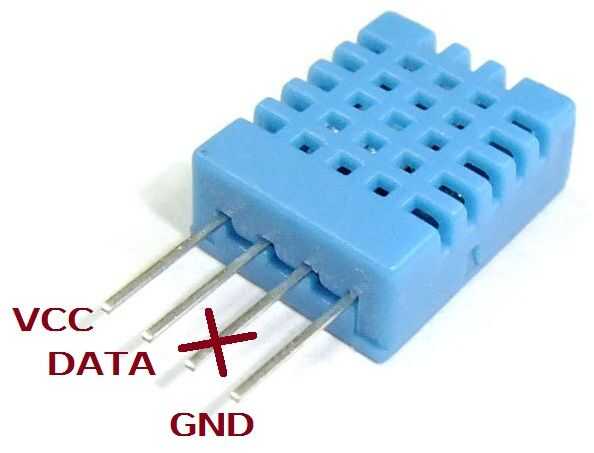

DHT11
- Pin 0 >>> VCC
- Pin 1 >>> Arduino Pro Mini - entrada analógica A0
- Pin 2 >>> no utilizado
- PIN 3 >>> GND
Pantalla
- Pin 0 >>> VCC
- Pin 1 >>> GND
- Pin 2 >>> Arduino Pro Mini - pin de entrada Digital 04
- PIN 3 >>> Arduino Pro Mini - pin de entrada Digital 05
- Pin 4 >>> Arduino Pro Mini - pin de entrada Digital 06
Nota: los pines digitales pueden ser quien quieras, pero el DHT11 tiene que ser un pin de entrada analógico. Puede cambiar los pins de adentro y el código. Sugerimos que pruebe su montaje en el protoboard primero antes de soldar. Por último sólo tienes que conectar la fuente de 5V en VCC y GND del arduino, y eso es todo.
