Reloj del Hellschreiber (12 / 13 paso)

Paso 12: El principio

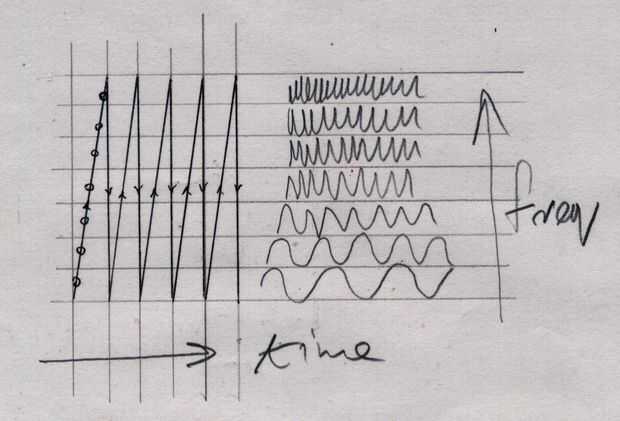

La figura muestra el principio de visualización de la matriz de puntos que componen los caracteres.

La secuencia de tonos crecientes conforman una escalera waverform, que, repetido a intervalos definidos, formar un diente de sierra a través de la banda de frecuencias que forman el carácter.

Tuve un instructable antes, en el tiempo se muestra en un osciloscopio. El principio es similar, excepto que el anterior utiliza niveles de voltaje y éste se utiliza con frecuencia.

La diferencia es que niveles de voltaje son muy difíciles de mostrar con la tarjeta de sonido, y casi todos los programas que muestra niveles de voltaje no muestran en el modo que hace caracteres visibles.

Cada personaje se muestra como una secuencia de píxeles de siete columnas alto. Si la parte inferior más píxeles tiene que ser iluminado, la frecuencia correspondiente a él se conecta durante un breve período de tiempo. En el caso del "reloj de osciloscopio", un nivel de tensión particular se lleva a cabo para la época. Si píxel es oscuro, el tono no se hace nada, o un nivel esconde es enviado en su lugar.

Puesto que estas frecuencias (o tensiones) se envían secuencialmente, uno detrás de otro, no forman una línea vertical. Forman una línea que se inclina a la derecha.

Es posible enviar los bits en la dirección contraria, y entonces los caracteres resultantes se inclinan a la izquierda. Esto se ve poco natural, y así que se prefiere el arreglo presente.

Otro tipo de hellschreiber, que envía todos los tonos al mismo tiempo, es capaz de producir personajes perfectamente verticales. Puesto que esto requiere producir todos los tonos al mismo tiempo, sin distorsión, no es posible aplicar de forma sencilla con un solo microcontrolador.
