Reloj de WOL ESP8266-12E + reloj digital analógico de 60 LED WS2812B (2 / 4 paso)

Paso 2: Conectar el anillo pared reloj 60 WS2812 tableros cables terminales de alimentación y de datos

Utilizar 4 pines del conector terminal suministrado, soldadura en un ángulo que puede llevar los 5V, datos, datos y terminales de tierra hacia fuera al conector sin crear un corto circuito.

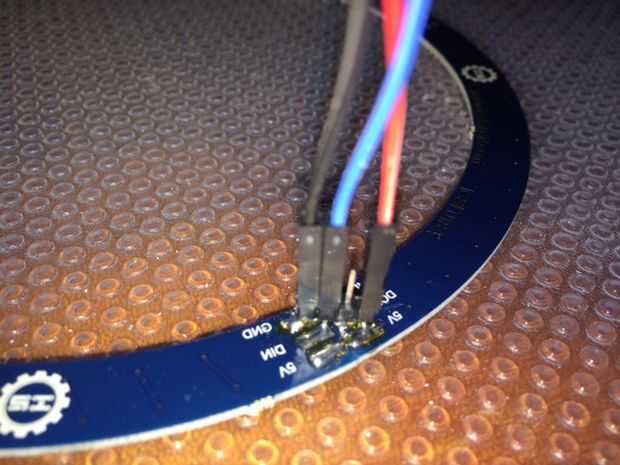

He mostrado en la foto con mi conexión de cables equipado (realmente no necesita los datos hacia fuera).

He conectado los cables como abajo:

Rojo -> 5V

Azul -> datos

Negro -> GND
