Reloj de tiempo real utilizando AT89s52 (1 / 3 paso)

Paso 1: construcción

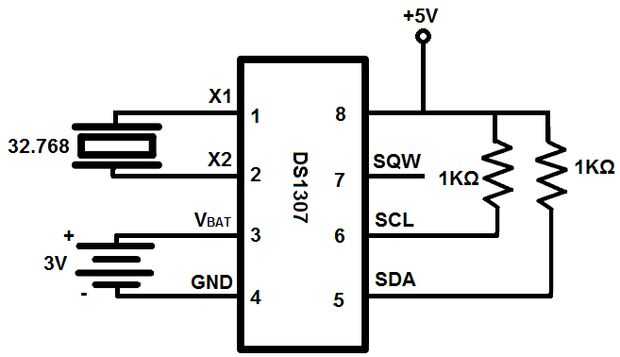

El circuito está diseñado en dos partes separadas. La figura 1 muestra la conexión RTC DS 1307 IC. Esta conexión se realiza mediante el uso de cero PCB. La conexión es el misma como se muestra en la figura 2.

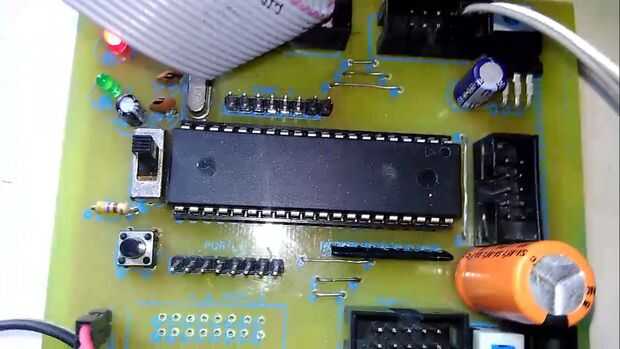

He usado tablero del desarrollo AT89s52 que diseñé utilizando la técnica de impresión de pantalla para diseño de pcb hace unos meses. El pin SCL de RTC es conectado al pin P1.1 y pin SDA es conectado al pin P1.0 89s52 microcontrolador. LCD 16 x 2 está integrada en siguiendo camino.

PIN DE LCD PINES DEL PIC18F452

  • D7 - P3.7
  • D6 - P3.6
  • D5 - P3.5
  • D4 - P3.4
  • RS - P1. 6
  • RW - P1. 5
  • E - P1.4
