Paso 2: Configurar la electrónica
El componente principal de la vigilancia meteorológica es la Adafruit Flora. Puede encontrar una excelente Guía del principiante a la flora en el sitio web de Adafruit.
Utiliza una matriz de led para mostrar el tiempo. Nunca he trabajado con una matriz de led, así que pensé que sería darle una oportunidad y utilizar uno en este proyecto.

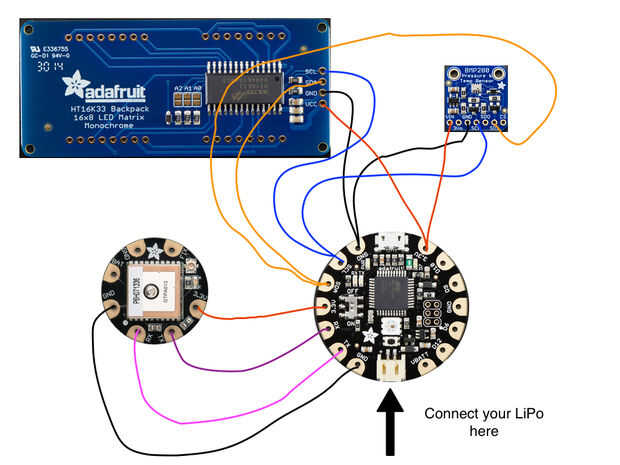

Diagrama de circuito
Para conectar la Flora a la matriz de led y el sensor de presión usamos I2C. I2C es un bus serial simple mediante 2 hilos, que son la línea de datos serie (SDA) y la línea de reloj serie (SCL).
El sensor GPS utiliza TTL serie para comunicarse con la Flora. Sólo tiene que conectar el RX (Flora) TX (GPS) y Tx (Flora) a RX (GPS). También conectar a GND a GND y 3.3V a 3.3V.
El cableado entero se muestra en el diagrama de circuito.
Montar el circuito

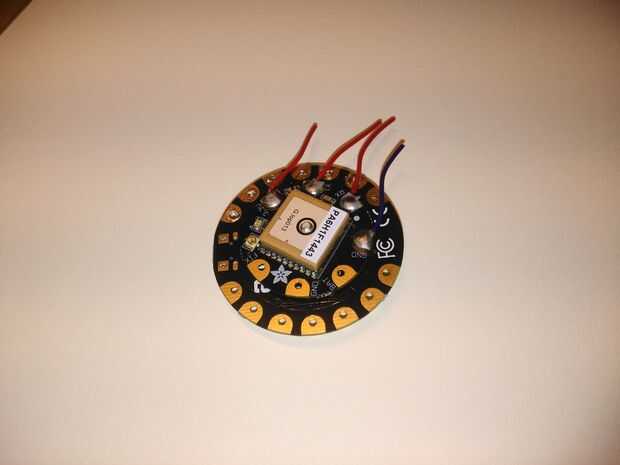

Comienza por cortar 4 pedazos de alambre con una longitud de unos 3 cm. tira unos milímetros en los extremos de las 4 piezas y soldarlos en el módulo GPS. Es más fácil pasar los extremos del trenzado de la parte trasera a la parte frontal del módulo GPS y soldadura en la parte frontal como se muestra en las fotos.

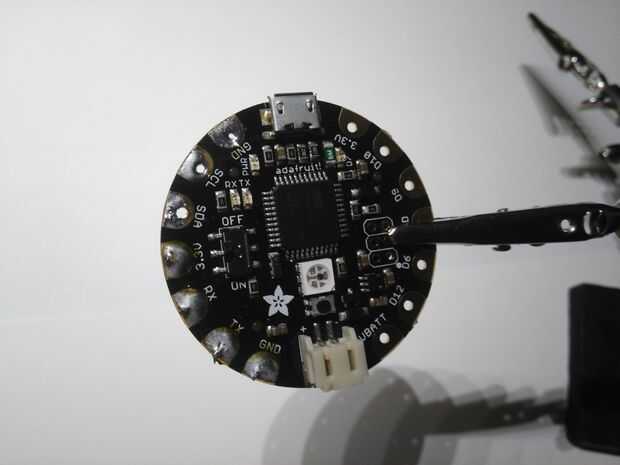

Después de eso, puede pegar el módulo GPS a la Flora. Sólo aplique un trozo de cinta de doble stick o una gota de pegamento caliente en la parte posterior de la Flora y presione la parte posterior del módulo GPS contra él. Ahora puede conectar el otro extremo de los cables. Asegúrese de que no son demasiado largos y soldarlos a la Flora. Una tercera herramienta de mano puede ayudar a mantener todo en posición durante el proceso.
Ahora, echemos un vistazo a la matriz de led. Empezar a montar las 2 matrices en la mochila mediante la colocación de la mochila delante de usted, con los círculos hacia arriba y el logo de la flor a la derecha. A continuación, pasar los pernos de las 2 matrices a través de los agujeros de la mochila. La escritura en las matrices debe apuntar en su dirección. Ahora puede convertir el paquete alrededor de una soldadura de las conexiones. Después de eso, acortar las clavijas con el cortador de alambre.
Ahora usted puede soldar 4 cables a las conexiones de VCC, GND, SDA y SCL de la mochila de la matriz. Los cables deben ser aproximadamente 15cm de largo. Estos cables pueden ser visibles, por lo que puede elegir un color que te gusta.
Antes de realizar cualquier soldadura más probablemente deberías programa la Flora. En el siguiente paso se explica cómo se hace.
