Reloj de Pandora: Pandora Internet Radio y reloj de tubo Nixie (6 / 15 paso)

Paso 6: Construir amplificador y conectar los altavoces a frambuesa Pi

Aquí están las instrucciones para el amplificador, bastante sencillo de soldadura.

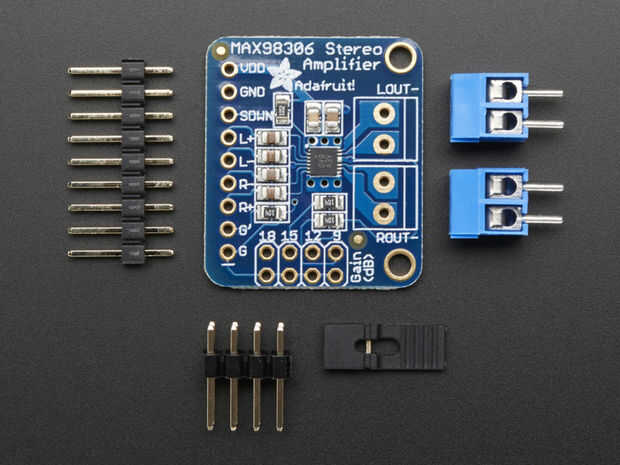

3,7 vatios amplificador instrucciones

  • Uso dos Jerseyes de mujer para el VCC (5V DC) y pernos de tierra y estas se fije a la Junta de reloj en un paso posterior.
  • Utilice cuatro puentes mujer para R-, R +, L y L +. Unir los dos cables negativos y soldadura.

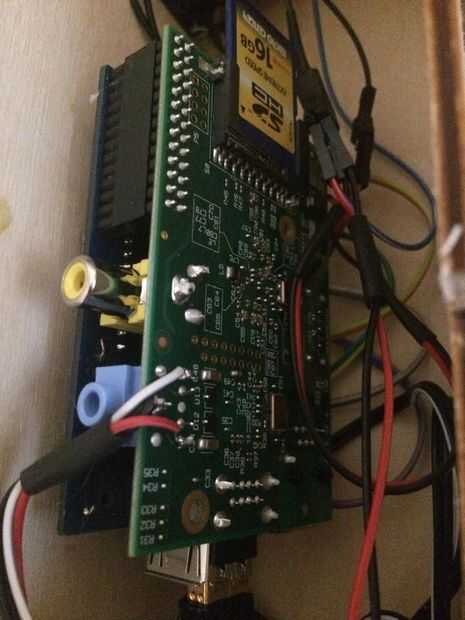

  • La derecha e izquierda de la señal se soldar cables directamente a la Junta de frambuesa Pi como se muestra en la foto, justo debajo de la toma de Audio de frambuesa Pi. (Véase abajo).
  • Luego de la soldadura de los puentes de dos tierra al terminal de tierra en el conector de Audio de frambuesa Pi
  • Puede utilizar combinaciones diferentes de conector si quieres hacer estas conexiones más o menos permanente.

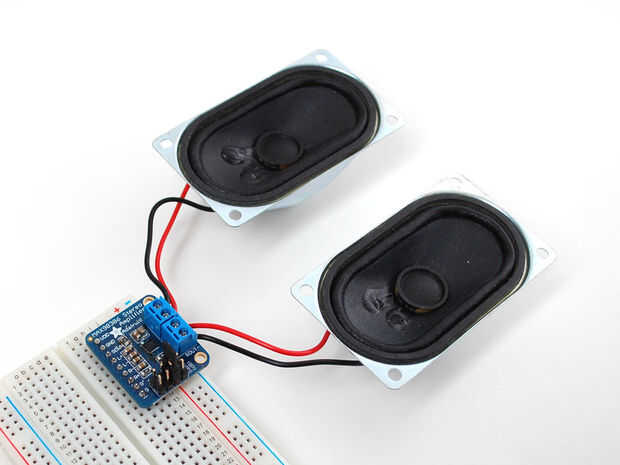

  • Ahora puede simplemente colocar los cables del altavoz en los bloques de terminales del amplificador y tornillo abajo apretado. Luego suelde los cables a los altavoces a los terminales positivos y negativos correspondientes.

Para conectar la salida de audio del amplificador de la Raspberry Pi tienes 2 opciones:

  1. La soldadura de R +, L + y GND los cables directamente a la Junta de Pi. (Lo hice).
  2. Usar a un miniconector estéreo en el conector de audio de la Pi, tira de los extremos y conectar al amplificador. (No pude hacerlo en mi reloj original por donde se montó el Pi, no tengo espacio).

Soldar directamente a la Junta de Pi: (mira las notas de la foto).

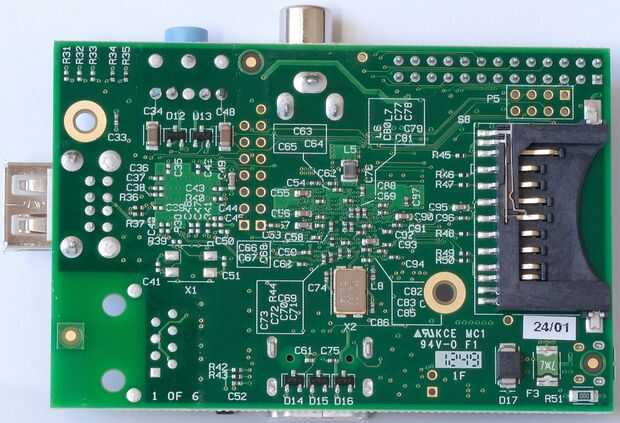

Soldadura a puntos C34 (izquierda +) y C48 (derecho +). El punto central más cercana a la toma puede utilizarse como planta.
