Reloj de palabra Ribba IKEA (7 / 9 paso)

Paso 7: plantilla

Todo el proyecto hasta ahora ha estado construyendo el momento que nos alumbre a través de una plantilla de carta para deletrear palabras con luz. Así que es momento de mirar el diseño y la producción de la plantilla.

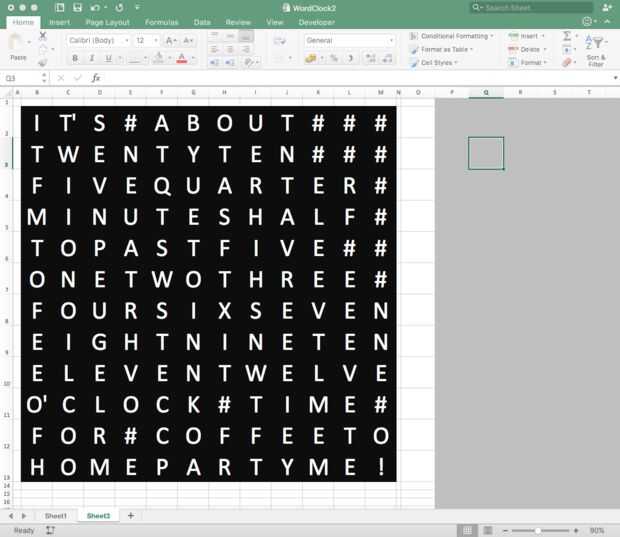

Excel primero (Podrían usarse otras hojas de cálculo)

He visto algunos relojes de palabra con un mínimo de palabras \ letras en ellos. Quería añadir un elemento de diversión con mensajes y frases adicionales. Así que fue de 144, lo mínimo para mostrar la hora a los 'Cinco' minutos intervalos es 96. Así que tengo 48 carácter para jugar con.

El primer modelo, fui para el siguiente conjunto de palabras: tiempo - de - un - café - té - comida - hogar!

Estas palabras fueron así espacio para que el mensaje del reloj todo fluyó.

Utilicé una hoja de cálculo ya que era más fácil de moverse la carta antes de ir a Adobe Illustrator para preparar el diseño para corte.

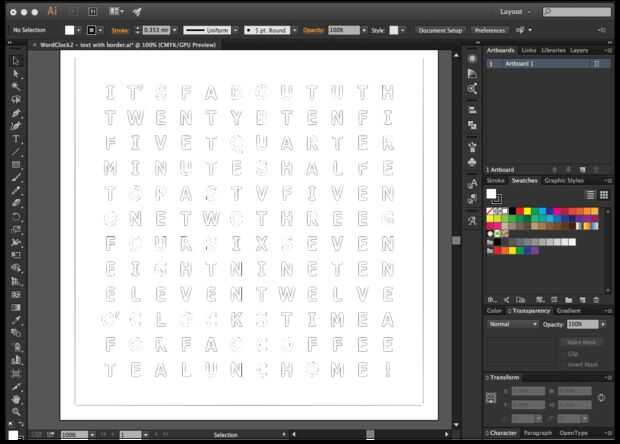

Adobe Illustrator

Había utilizado illustrator para el diseño de NixieClock1 y otros pequeños artículos que he hecho. Así que saber mi camino alrededor de él. Me gusta el hecho de que trabajas en dimensiones exactas y salida se puede enviar a laser cortadoras, impresoras etc, seguro en el conocimiento que los tamaños van t estar en lo cierto.

Esta etapa fue importante como necesito el centro de cada letra alineado con el centro de cada LED (marca superior si has recordado es de 16,66 mm aparte.

Esto era fácil en illustrator para crear una cuadrícula de 12 x 12 de las plazas, cada 16,66 mm de ancho y alto. La elección de la fuente es importante como fuentes más intrincadas será difíciles de quitar las letras de vinilo.

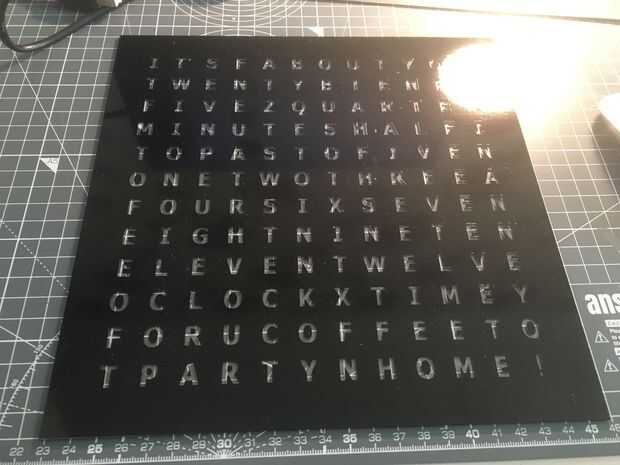

Una vez que estaba feliz con el espaciado y tamaño de fuente y poner un borde de corte alrededor de él. He guardado el archivo como un archivo EPS y enviado por correo electrónico a través de las impresoras. Cualquier impresora de etiquetas y diseños de vinilo debe tener capacidades de corte, preguntar.

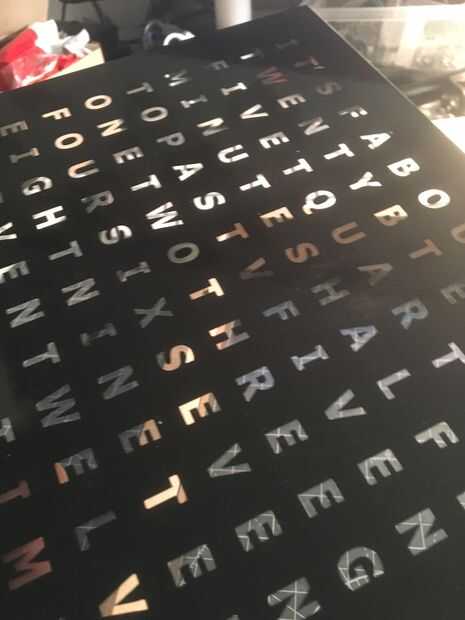

Tomé el vidrio del marco Ribba y aplica la plantilla directamente sobre el vidrio.

Poner juntos

  1. Tomar el marco Ribba vacío, agregue una hoja de hoja de acrílico de 1mm a la estructura.
  2. Sean la parte posterior del acrílico y la parte delantera del vidrio, (ahora completo con la plantilla), libre de polvo.
  3. Añadir el vidrio en el marco - teniendo en cuenta que alrededor de las letras es.

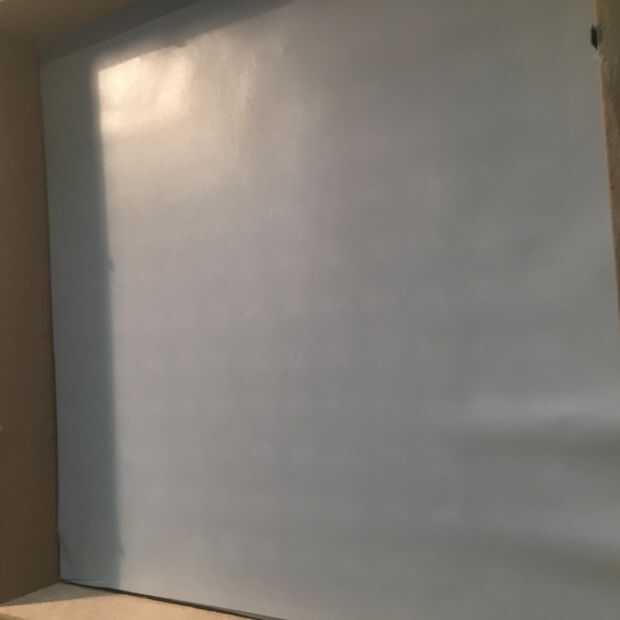

  4. Añadir 2 hojas de ventana helada blanca película - en sus tiendas locales de DIY - estos difundirá la luz.

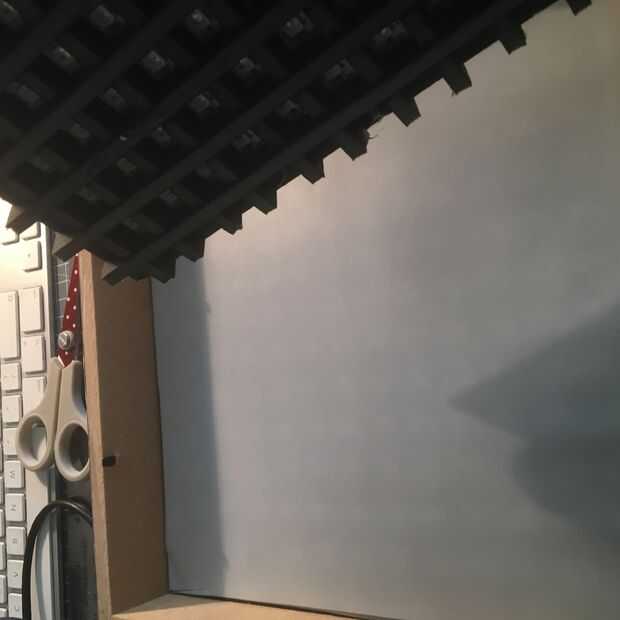

  5. Ahora agregar la placa principal \ deflector Asamblea, otra vez, asegúrese de que tienes la forma correcta de ronda para la plantilla.

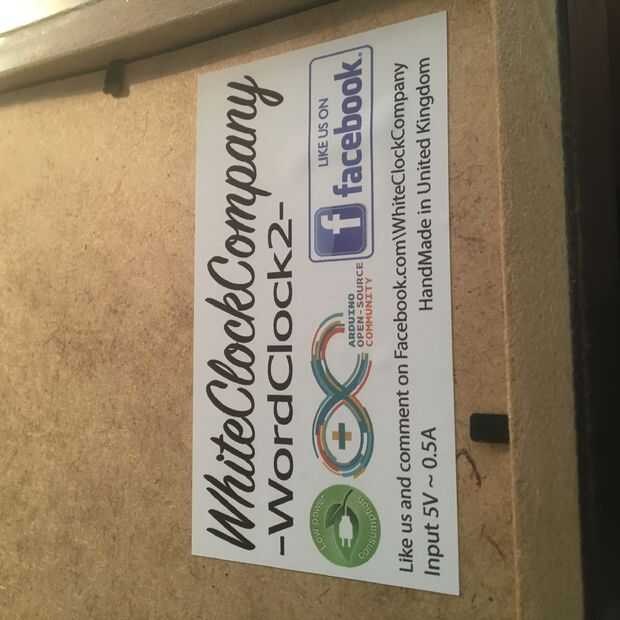

  6. Acople la parte posterior del marco con los clips del metal.
  7. Listo!!!!!!

Ahora el código...
