Reloj de palabra Ribba IKEA (1 / 9 paso)

Paso 1: fundamentos

El punto de partida es siempre la planificación. Lo bueno de este reloj es que algunas decisiones para ti, así que requiere menos planificación. Por ejemplo, las dimensiones del reloj se rigen por el tamaño del marco, y por simplicidad, a trabajar con la echada de la tira de LED en lugar de comprometerse con corte y reconexión de 144 LEDs.

El reloj de lanzamiento de jabalina tiene una matriz de 13 x 13 de LEDS formadas por tiras de 13. Estos encajan muy bien en el marco más amplio de la caja. Sin embargo, como estoy usando Ribba, me decidí por un arreglo de 12 x 12.

Materiales para los cimientos:

  • 1 x A3 hoja 5 mm espuma Junta - negro - hobby tienda

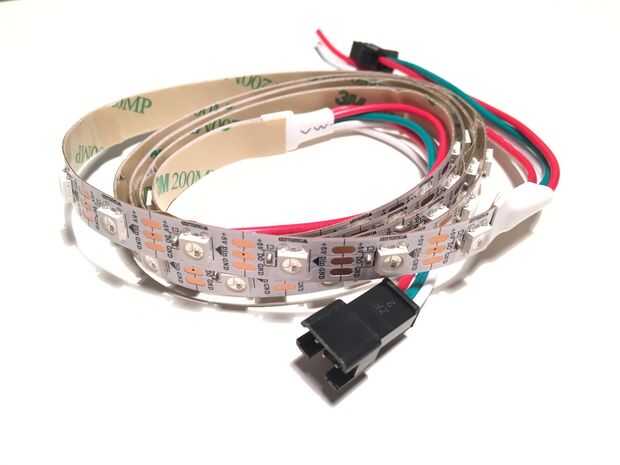

  • 144 x 60led/m WS2812B 5050 RGB LED tiras eBay - direccionable - proveedor en China

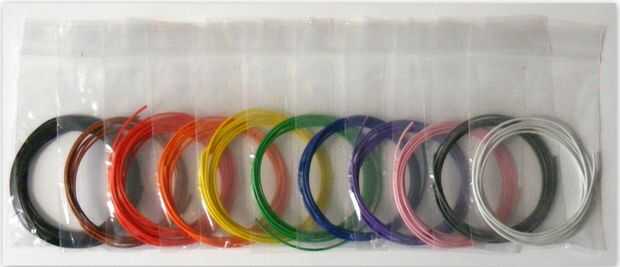

  • 10m rojo, 10m negro, 10m, verde - solo hilo equipo 7-0.2 mm - facilitan el trabajo de varias vueltas

Artículos diversos y equipos:

  • Cuchillo con hojas nuevas - #67 ángulo hoja cincel y #17 5mm cincel cuadrado hoja
  • Pegamento de uso todos

La primera parte del plan es trabajar con lo que tienes. Centros de las luces LED son 16,66 mm aparte. Que, utilizando a un poco de redondeo es igual a 200mm para cada tira. El interior las dimensiones del marco son 230 mm x 230 mm. dejando una separación de 15 m m todo alrededor del reloj, muy agradable.

La primera tarea es crear una base, en el que todo se solucionará, tiras de LED en el frente, etc. de Arduino en la parte posterior.

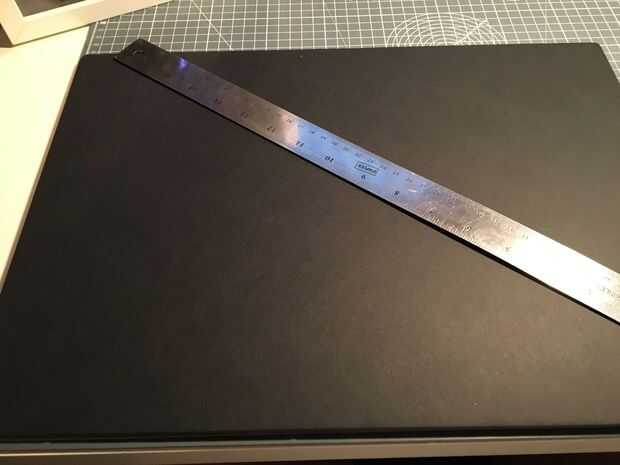

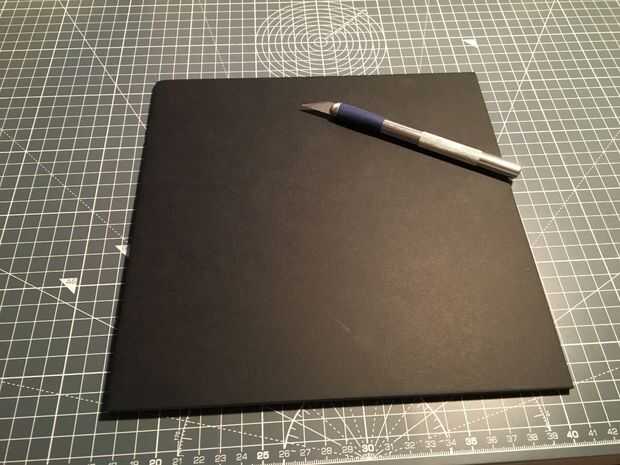

  1. Tomar a su A3 tablero de la espuma, medir y cortar un 230 x 230 mm cuadrado y poner en un lado.

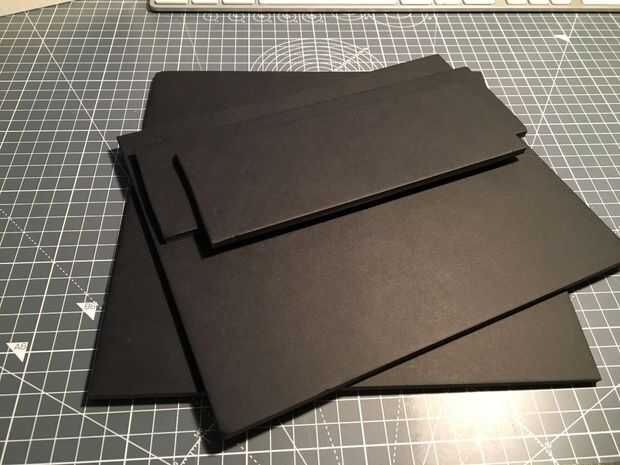

  2. Corte el pedazo grande restante a través de 230 mm y ahora tendrás 4 piezas del tablero de la espuma.
  3. Ahora es tiempo para afilar su lápiz y marcar los deflectores y espuma de la ayuda. Tómese su tiempo ahora y serás recompensado con letras nítidas agradable más tarde.

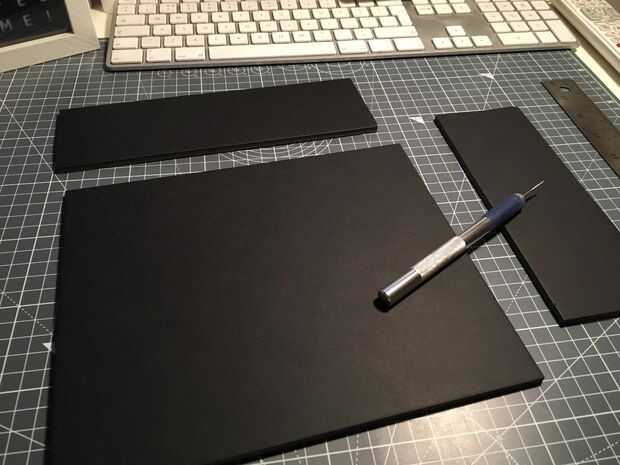

  4. De las piezas del tablero de espuma, cortar 26 x 230 mm x 10 mm - Tómese su tiempo aquí
  5. Cortar 4 x 188 mm x 13 mm y 4 x 47 mm x 15 mm

Ahora tienes los bloques de edificio para la Fundación de reloj - siguiente paso deflectores
