Reloj de nixies de lámina (4 / 7 paso)

Paso 4: El resto:

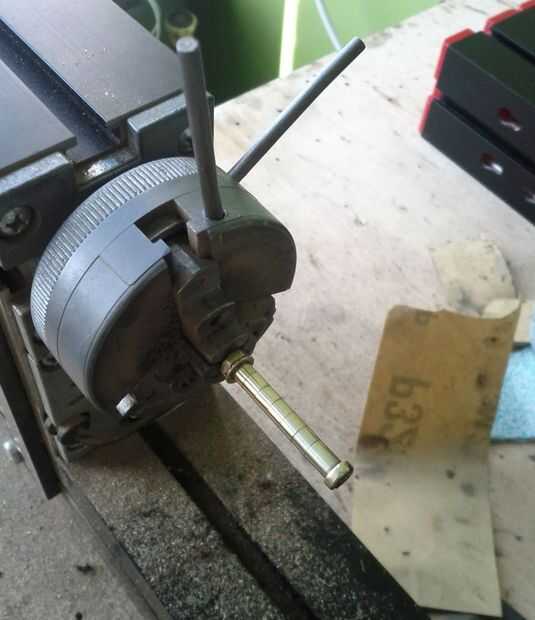

El reloj tiene algunos detalles más pequeños de latón lo que tuve que cortar y pulir. Como los enchufes por encima de los neones de separador. Tengo que cortar por el tipo de chorro de agua con la hoja de 5 mm, pero podría haber cortarlas de una varilla de 8mm de diámetro así.

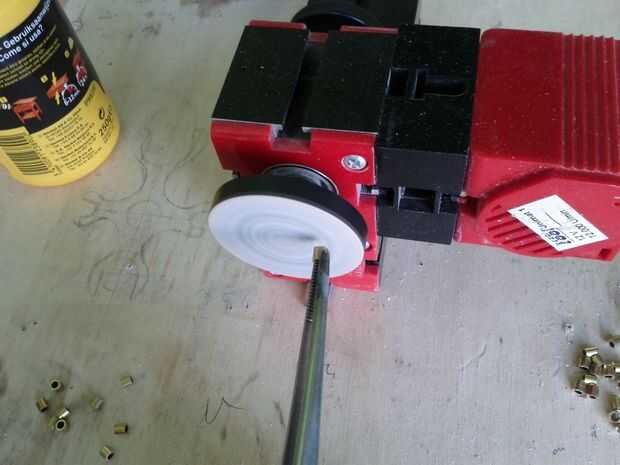

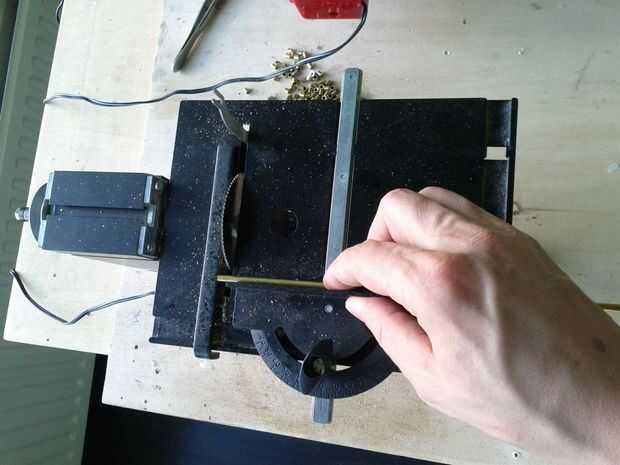

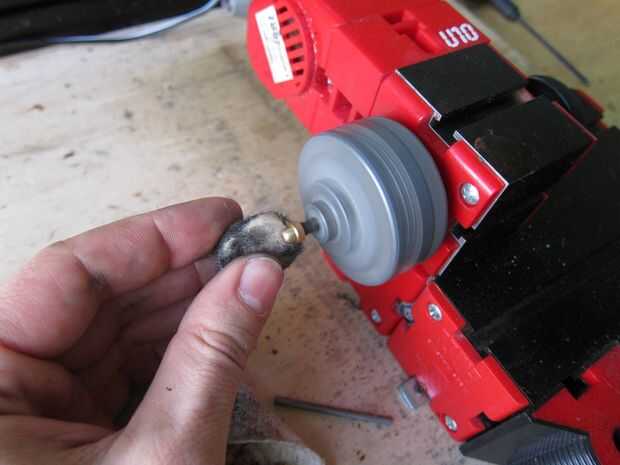

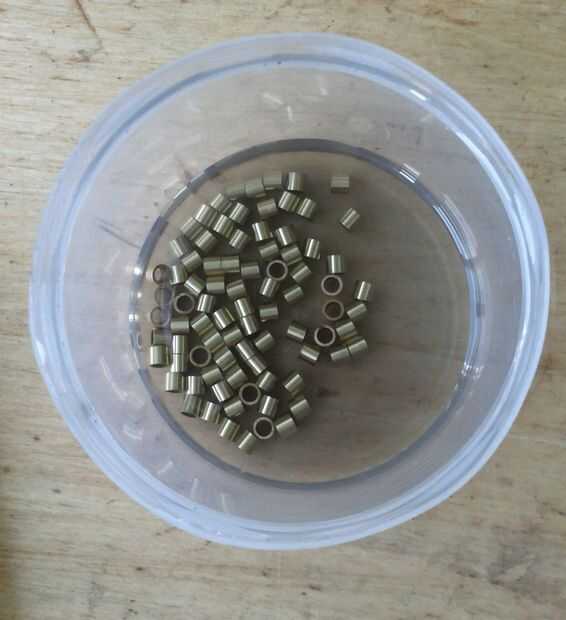

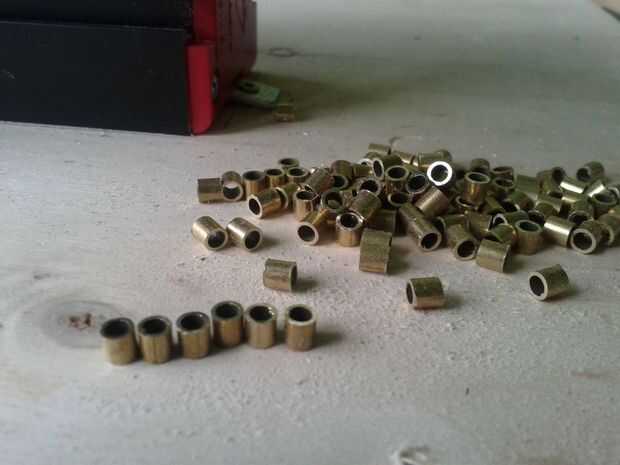

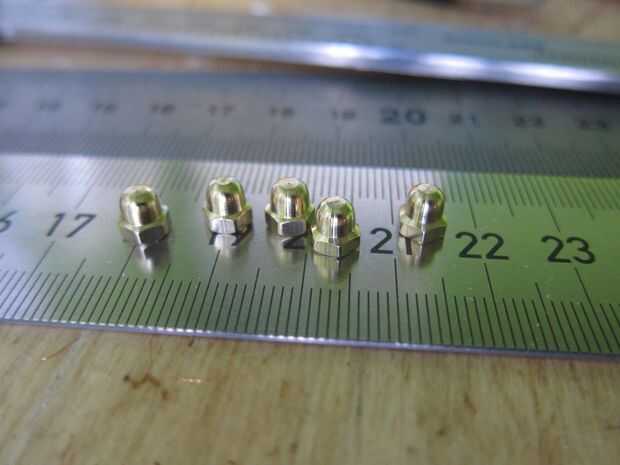

Los espaciadores (84 piezas) para las láminas y la base de tubo de latón de 4 mm. Había pulido los junto con los tornillos y pernos.

Recuerde: Para proteger sus ojos es una necesidad!

Para la parte inferior del reloj opté por un plato de plástico ABS, laser corte y grabado de informaciones sobre los botones y los requisitos de energía. Los pequeños agujeros en la PCB darán cierta ventilación para la electrónica.
