Reloj de nixies de lámina (1 / 7 paso)

Paso 1: La madera

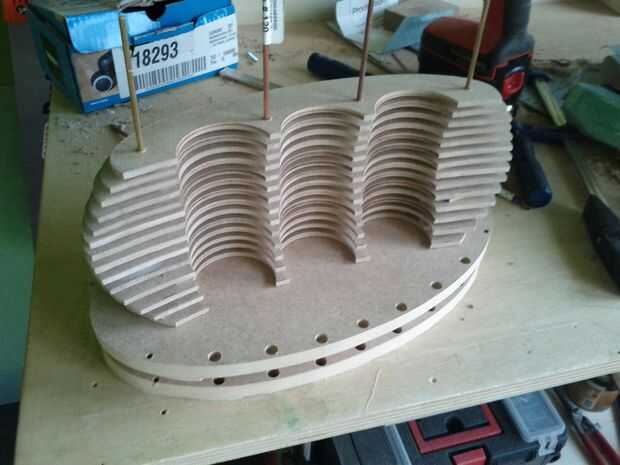

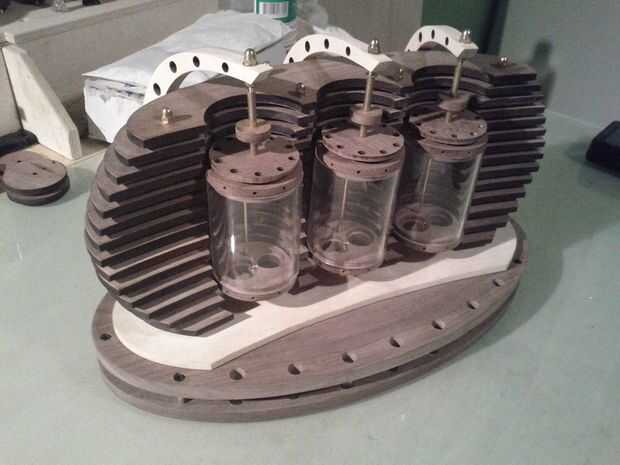

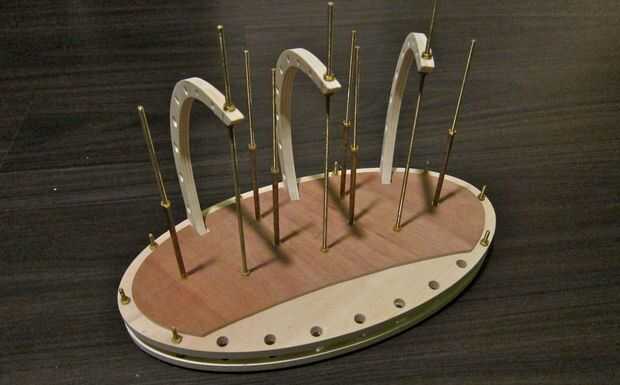

Primero hice el modelo masivo de MDF barato para tener una noción de cómo se va a ver como que hice un modelo más preciso de madera contrachapada en todas las aberturas y agujeros eran correctos.

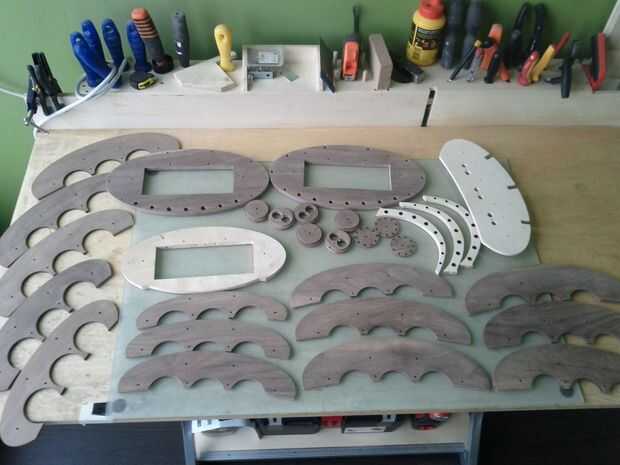

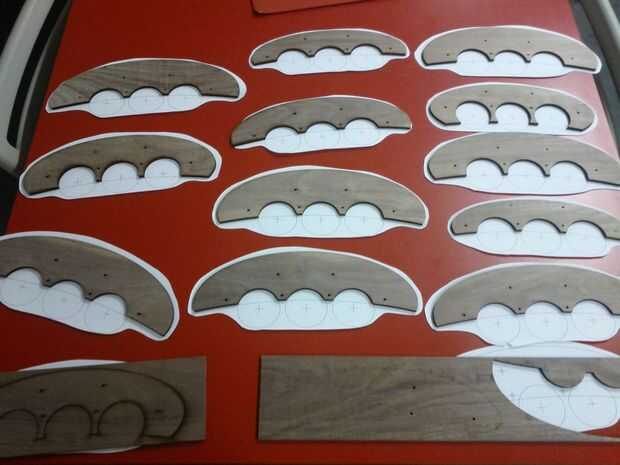

Ordené unos 5mm hojas de nogal grueso y todas ellas cortadas por láser que las curvas precisas. Las formas de corte son desde el diseño 3d, sólo tenía que convertirlos a formato del vector.

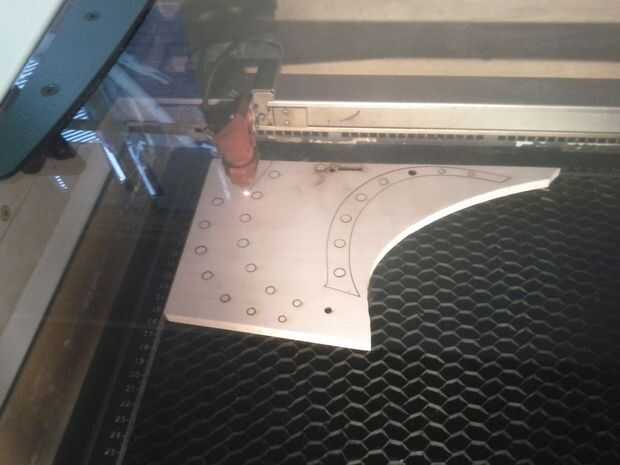

Que era la primera vez cuando alguna vez he usado cortadora láser, puedo decir es increíble la cantidad de trabajo puede guardar para utilizar el láser... Por supuesto no tengo un cortador láser en casa, pero hay uno a sólo 2 minutos de mi casa en un taller de Fablab público. Por unos pocos euros se puede utilizar.

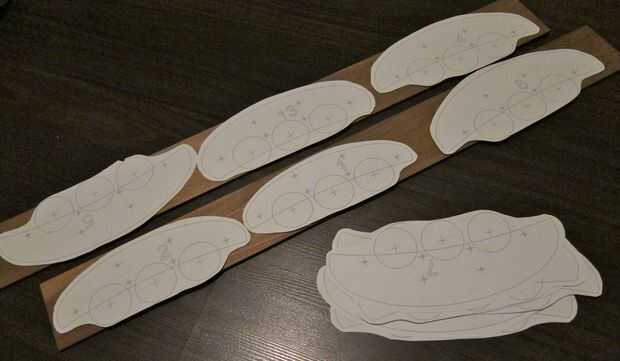

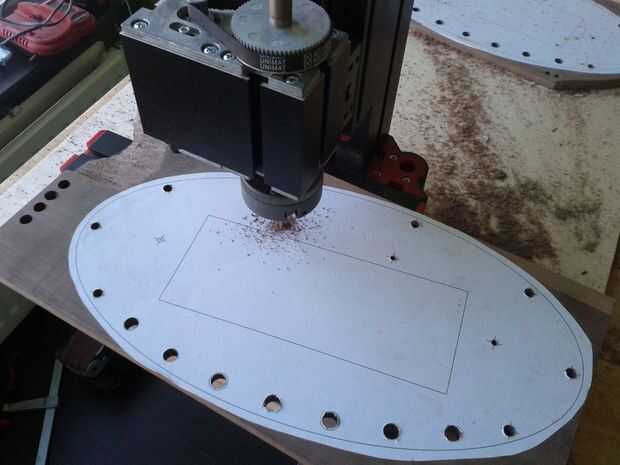

Para la base he comprado madera de nogal y arce. Después de cepillado pegué el print outs de las formas base y perforar todos los agujeros. Mi experiencia para hacer los agujeros primero, luego cortar la forma. Donde los agujeros más grandes están cerca del borde de la broca o fresa podría romper pequeñas virutas de la madera si se corta la forma primera y definitivamente no es una buena cosa. Así después de que tener los orificios de corte los óvalos con mi desplazamiento de la sierra. Para la placa PCB que hice la apertura en todos los componentes de base 3.

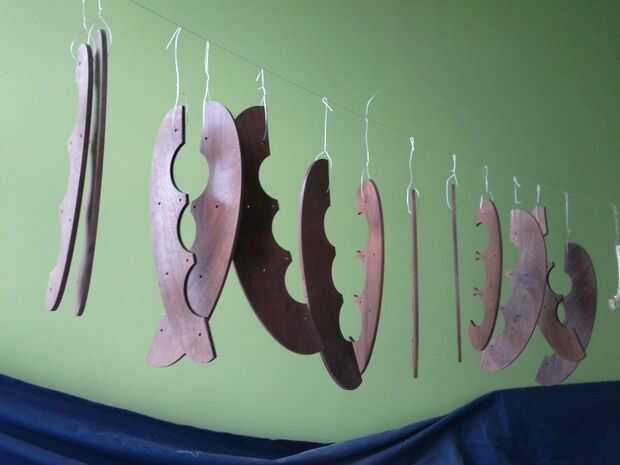

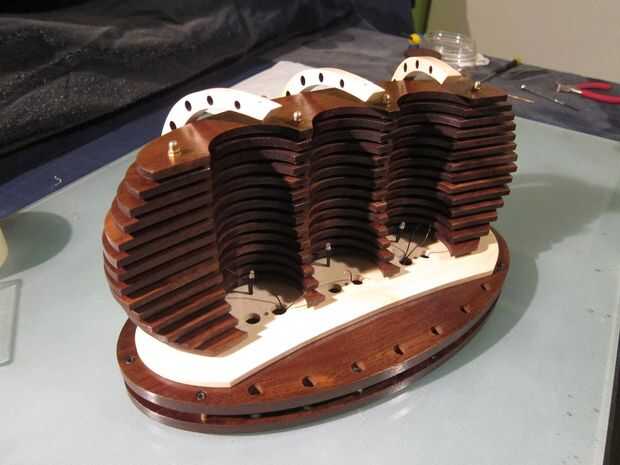

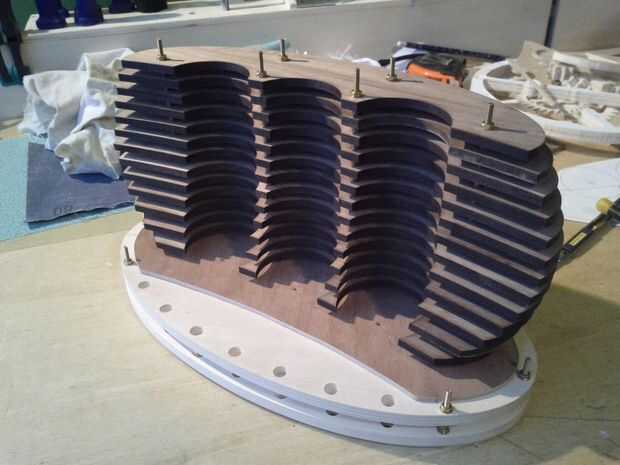

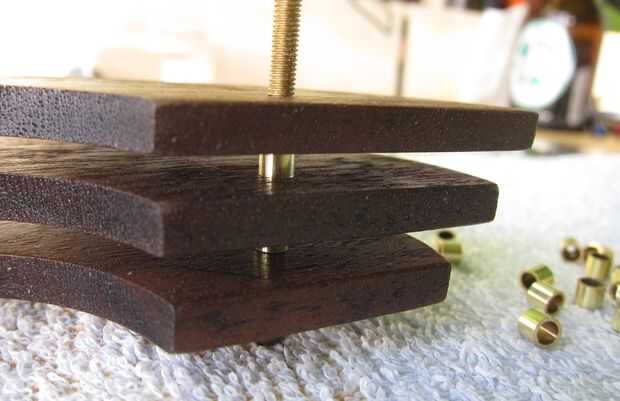

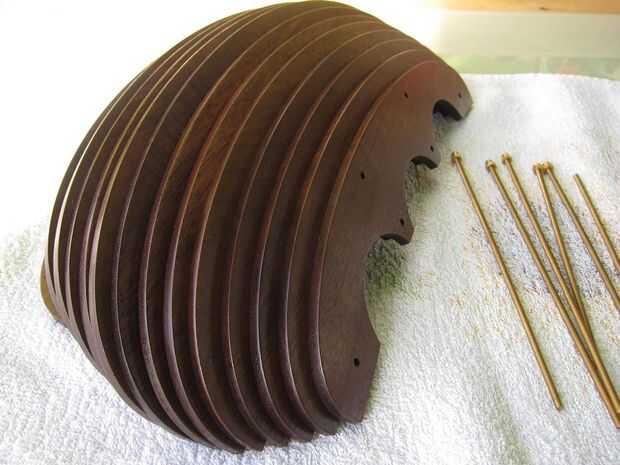

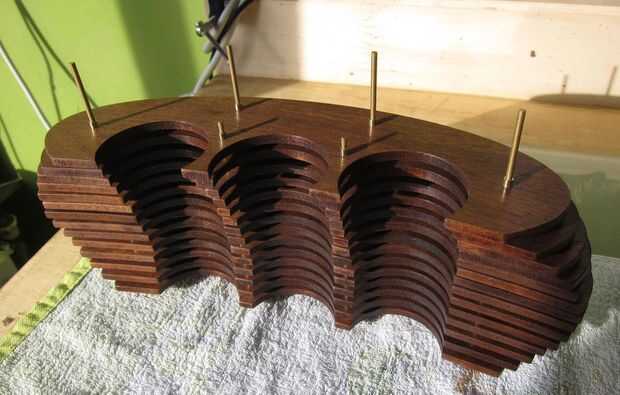

Después de ensamblar todas las piezas el siguiente paso fue lijar con un papel de grano fino. He aplicado algunas mancha oscura en las partes de la nuez, el arce seguía siendo natural y rocía con una laca del metal. Me pareció más duro y resistente que la madera.
