Reloj de nixies brillante madera (2 / 5 paso)

Paso 2: El diseño de la base y construir

Diseño

Yo estaba en una misión para asegurarse de que por una vez las cosas no se ven de mala calidad, diseño el punto de partida.

Como dije, me inspiré en un años 50 baquelita TV recientemente había comprado, he usado mi entonces habilidades limitadas de CAD a trazar la forma del cuerpo en Solidworks basado en las dimensiones de un cut off de hermosa madera (Padouk) me ofrecieron por un amigo que hace hermosas guitarras (clavija pequeña para Guitarras orgánicos...).

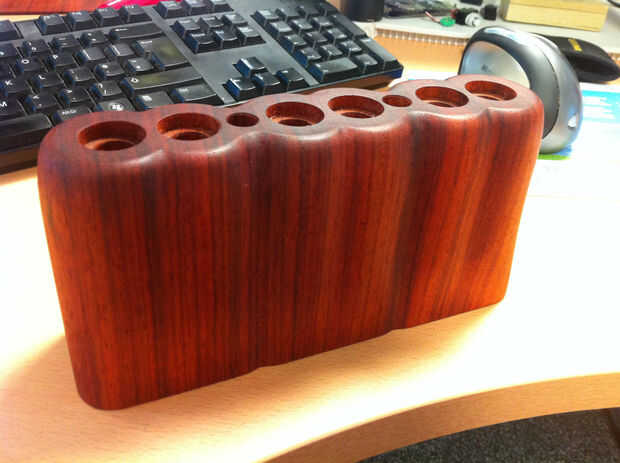

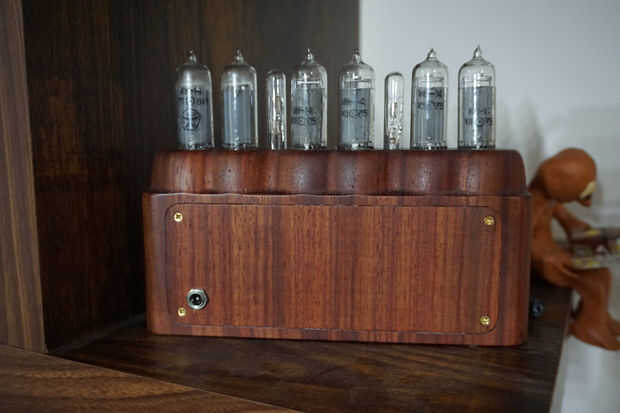

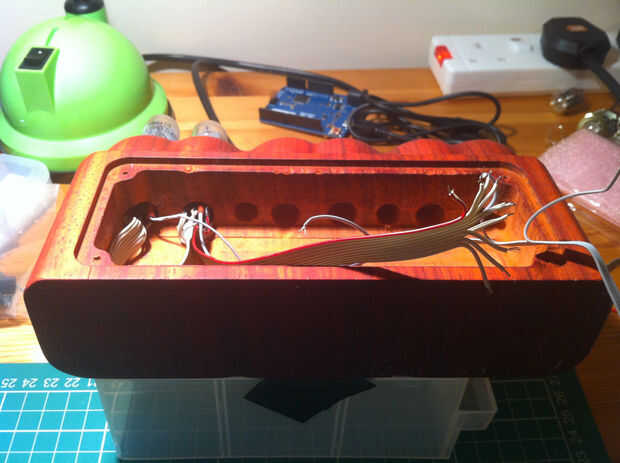

El cuerpo fue abuhardillado de tres rectángulos redondeados (para cada par) a los seis círculos, uno para cada tubo. Una extensión de cuboide fue agregada a la parte posterior para la electrónica, que fue fileteada una redondez apropiada. Una cavidad fue agregada para que los circuitos de entrar, con una cubierta de tornillo en la parte posterior. Agujeros se pusieron entonces en para los cables de cada nixie, con un cajeado fileteado para apoyar la base del tubo. Dos agujeros más fueron puestos en para los tubos de dos puntos, y el CAD fue hecho cerca.

Mecanizado

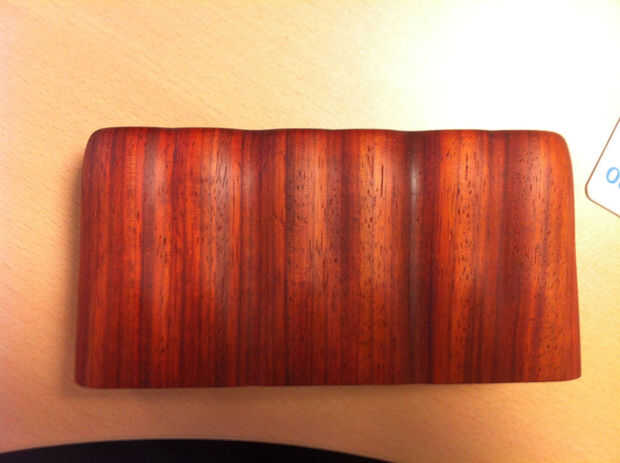

Mi amigo entonces CNC habían fresado la base para mí así que no puedo realmente describir cualquier injerto duro aquí...

Mientras que él no supone hacer más que eso también pasó gran parte de un fin de semana lijado y aceitado para mí. No sólo estaba muy agradecidos para él tomar el tiempo para hacer esto para mí, era más agradecido cuando descubrí que soy alérgica a la madera y haciendo este mismo habría salido de mis manos muy rojo e incómoda!
