Reloj de nixies bricolaje usuario-ajustable simple (11 / 25 paso)

Paso 11: perno filas

Puesto que las cabeceras macho de pin en el mismo lado del cobre, el proceso de soldadura en el lugar es un poco más complejo en comparación con todos los componentes en el lado opuesto.

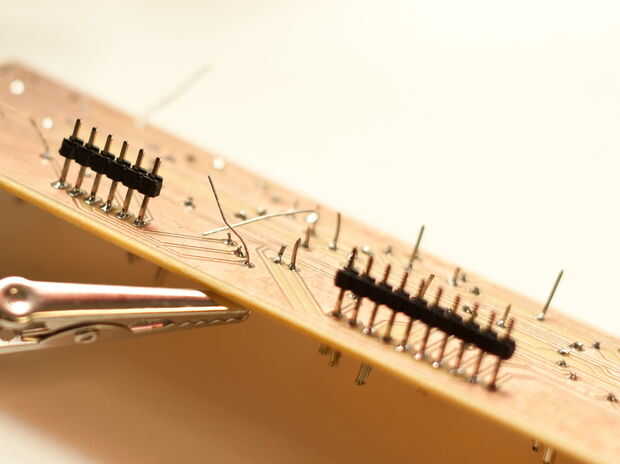

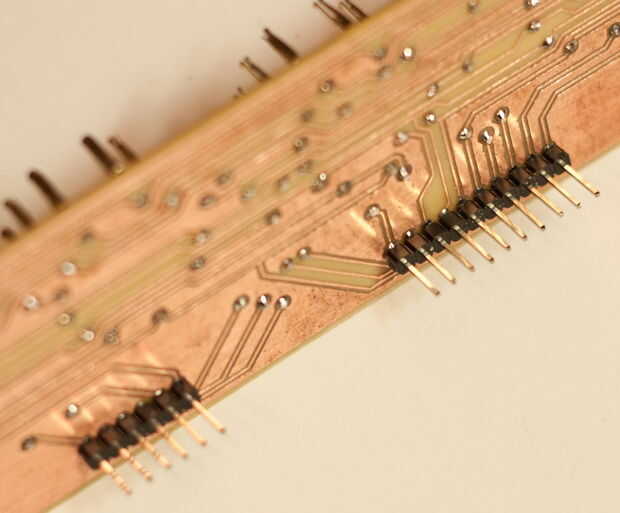

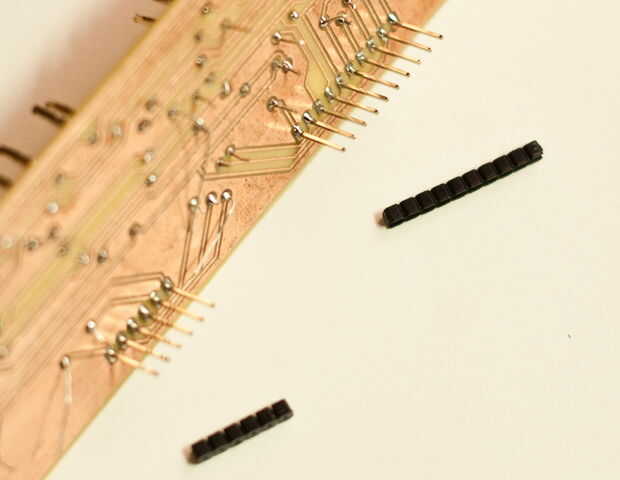

Le sugiero que para empujar las cabezas de perno duro en los orificios (0,8 mm es el tamaño mejor en mi opinión) y soldadura de las almohadillas. Como en la primera foto tienes ahora las filas hacia abajo. Retire el soporte de plástico con unos alicates pequeños, darle la vuelta e insertar otra vez con la ranura hacia el cobre, luego con las uñas o las pinzas de empuje el plástico contra el estaño, que cubrirá las almohadillas y cualquier signo de soldadura.
