Reloj de LED Arduino powered (3 / 11 paso)

Paso 3: Soldar un ánodo común

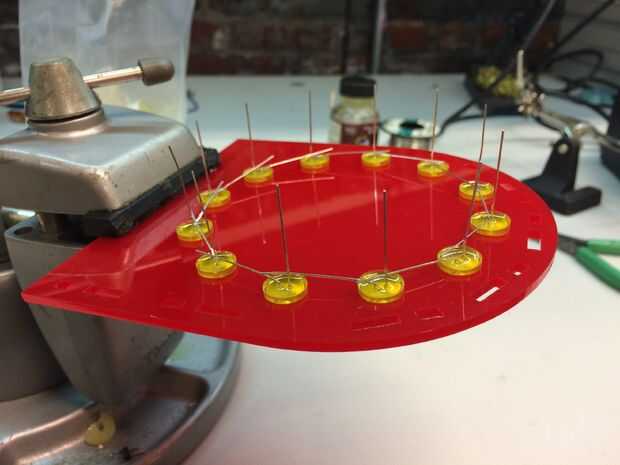

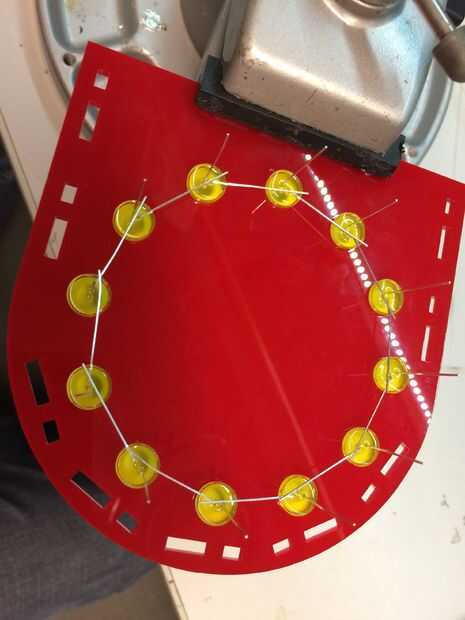

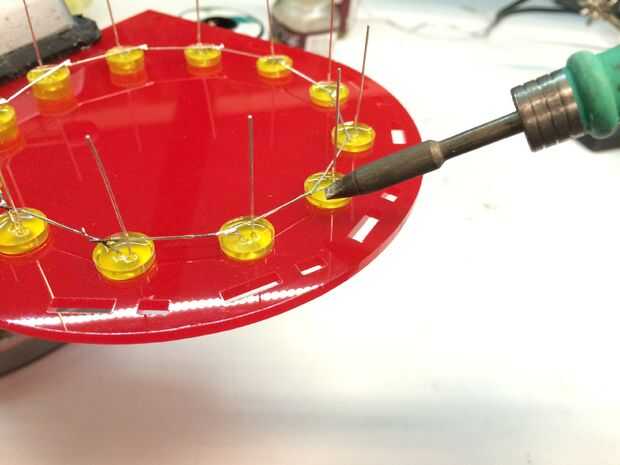

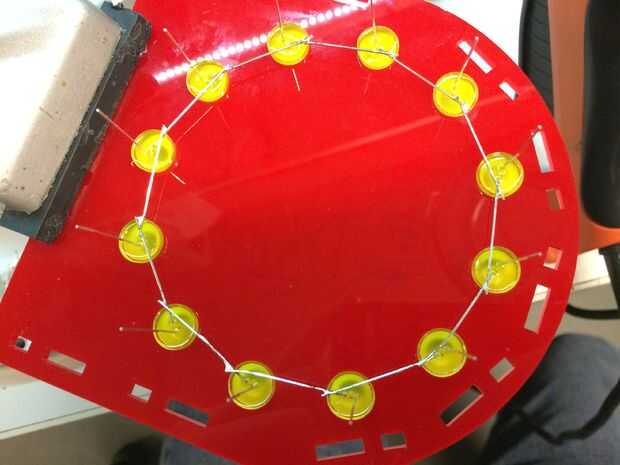

Una vez que sus LEDs en los agujeros, notará que en cada LED, un cable es más largo que el otro. El más largo de los dos cables se llama ánodo. El archivo de láser fue diseñado con los orificios lo suficientemente aparte que si el ánodo de cada LED está doblado para ser horizontal, puede llegar a hacer contacto con el ánodo del LED siguiente cuando es horizontal, así. Todos los ánodos doble 90 grados y extienda en un círculo con todos los ánodos tocan. Estos cables ahora pueden soldar, pero asegurándose de no tocar a los cátodos se sueldan! Para soldarlos, primero aplicar un poco de flujo a la articulación que se suelda y moje la punta de la plancha por la fusión de la soldadura sobre ella y luego fregar apagado en una esponja de bronce. El hierro se aplica a la articulación siendo soldada y luego poner soldadura en la articulación. La soldadura se derrite y cuando se ha aplicado bastante, quitar la soldadura, y luego retire la plancha y la articulación deben enfriar y endurecer.
