Reloj de haz de LED Star (3 / 7 paso)

Paso 3: Conecte el LED


Ya estaba casi terminado con el cableado antes de que pensé que debo hacer en un Instructable. Pero su simple, todos los LEDs RGB son cableados en paralelo en una cadena de 4 hilos de filamento sólido.

Una tercera mano realmente ayuda con este paso. Preferí usar filamento sólido como yo pude tira fuera suficiente aislamiento para soldar el LED sin cortar el cable.

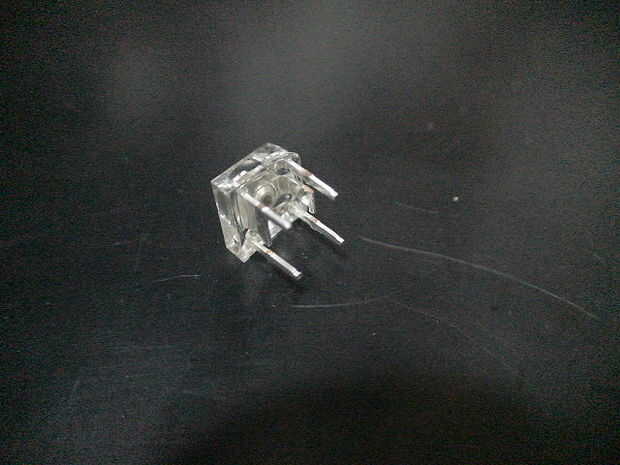

-Echa un vistazo a los LED, tenga en cuenta que el pin es de qué color y cuál es el ánodo o el cátodo común. No quiero cruzar un cable y tener que rehacerlo.

-Empecé con el conductor común (ánodo o cátodo) y soldadas a la primer LED.

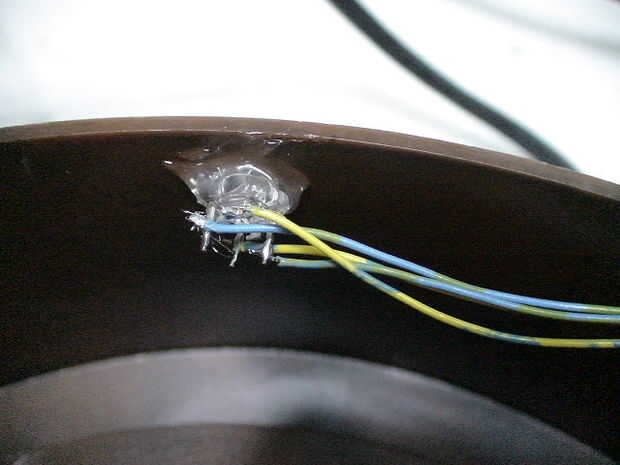

-Prueba de montar el LED en la carcasa y marca en el alambre donde el LED siguiente tendrá que soldarse a.

-Continuar con el resto de los LEDs y luego a partir del principio hacer el siguiente color.

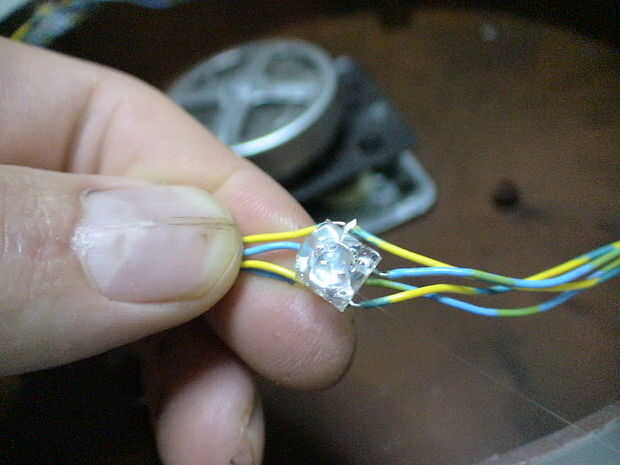

-Para LEDs RGB, al final tienes 4 cables con los LEDs espaciados hacia fuera en ellos.

-Por último soldar algún cable a cada una del liderazgo de colores común que se instale el tablero de conductor. He utilizado hilo de doble hebra. Lo siento no tengo ninguna imagen de esta parte o la cadena de acabado y no instalado.
