Reloj de espectro de luz (3 / 6 paso)

Paso 3: LED cubos (marco interno)

Cada LED se convertirá en un píxel grande que consiste en un cubo de cartón pluma blanco. Si no lo has hecho todavía, decidir ahora qué tamaño de los cubos será (por ejemplo, les hizo 6.5 x 6 x 6 cm y compró un estante de 6,5 cm de ancho para el paso siguiente), y cuántos de ellos desea. Por ejemplo para un ciclo mensual, puede Agregar un ciclo anual o cualquier otro tiempo de ciclos ocurre en tu vida (pero ten en cuenta que puede que necesite añadir TLC5940 ICs; ver hoja de ayuda). Si usted piensa que el segundo ciclo te volverá loco, se puede omitir que uno.

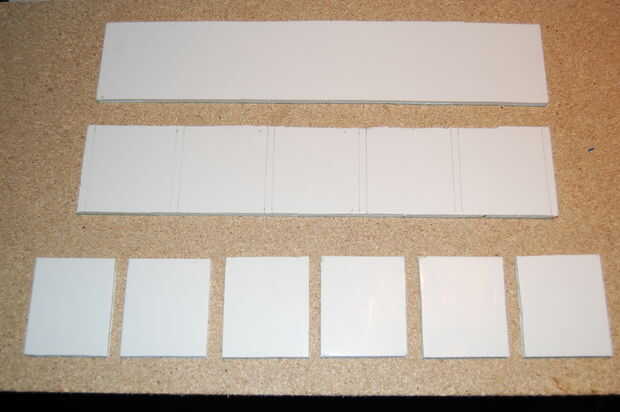

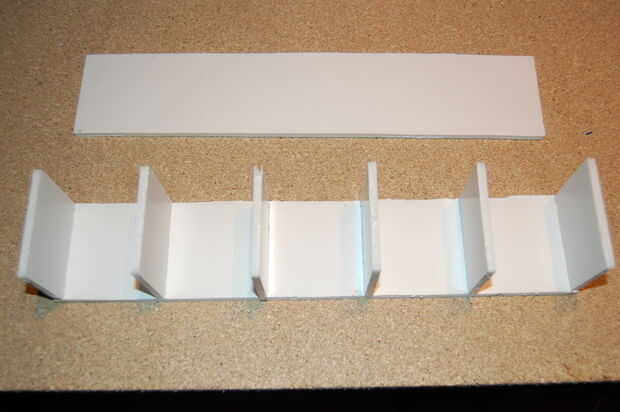

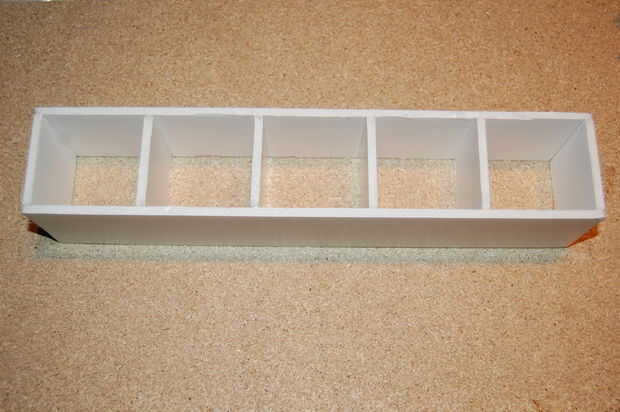

Primero cortar la parte inferior y superior de la fila del cubo (para mí que el tamaño tuvo que ser 6.5cm por 6 cm * 5 cubos + 0,5 cm * 6 paredes de cubo) y las paredes del seis cubo (6,5 x 6 cm). Usé un cuchillo de hoja para cortar junto con una pieza recta de madera, que ayuda a conseguir cortes agradables. Pegar las paredes del cubo a la parte inferior. Luego pegar la parte superior de las paredes del cubo a la vez.

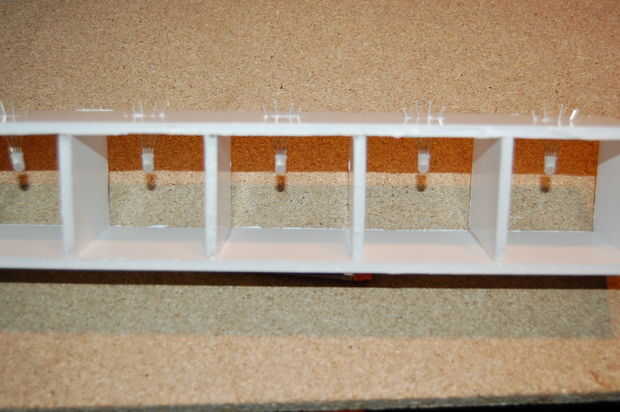

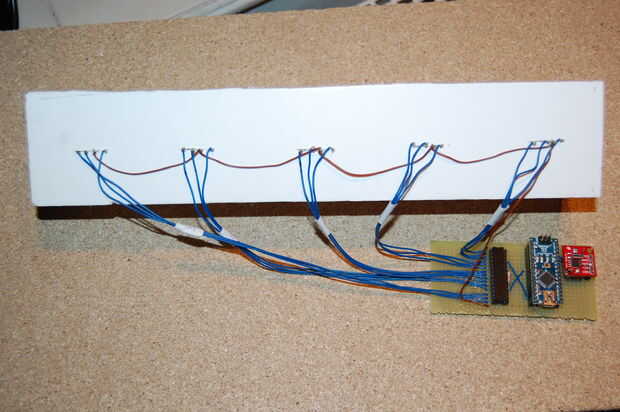

Una vez terminada la estructura de cartón pluma, fije los LEDs RGB en el interior del marco empujándolos a través el foamboard. Puede hacer pequeñas incisiones para ayudar a conseguir las piernas aunque. En el exterior, conecte los cables a los LEDs de la derecha. Tenga en cuenta que conectar los cables a la pierna derecha (R, G o B). Funciona probablemente mejor si se utilizan diferentes colores de hilos para las piernas diferentes (en forma de RGBRGB..) en el último paso. Doblar las piernas hacia el foamboard y utilizar alguna cinta (adhesiva) para evitar que las piernas tocar más tarde en el circuito.

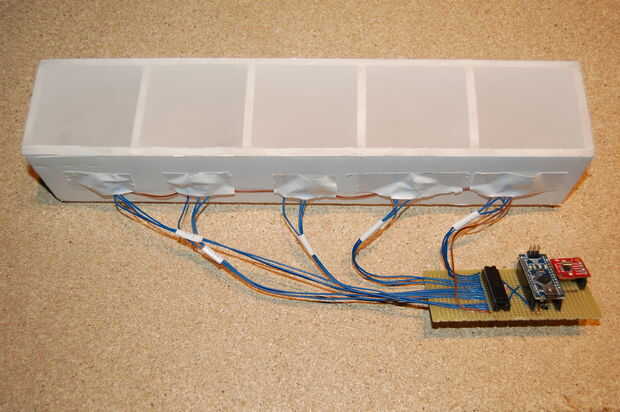

Ahora recorta dos pedazos de papel de aluminio mate que caben en los dos lados abiertos de la fila del cubo y pegar en los bordes de la estructura de cartón pluma. Puede ser prudente esperar con el segundo hasta que se prueba el software; de lo contrario será difícil de reemplazar o ajustar los LEDs si es necesario.
