Paso 5: Cableado interno más
Añadir tres cables de 3"(80mm) a través de los orificios pequeños restantes. Estas son el suelo, potencia y señales de datos para los más pequeños, 12 anillo de NeoPixel. Afortunadamente, están alineados con el otro anillo, así se pueden unir los cables de tierra para los dos anillos, también pueden unir los cables de alimentación.

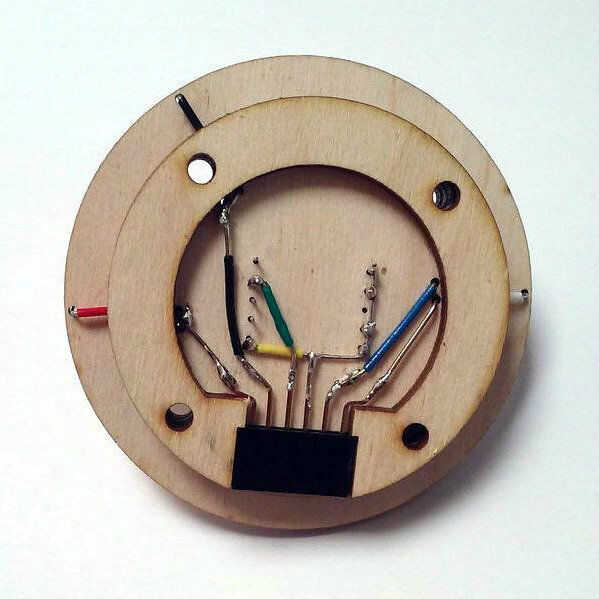

Comience con el cable de datos (el uno con el aislamiento azul en las fotos de arriba). Deje suficiente aislamiento en el cable para que el metal no entra en contacto con el cableado existente. Ajuste y mayores a la cabecera de pines junto a los datos en el otro anillo (segundo desde la derecha en las fotos de arriba)
Lo mismo para el cable de tierra (el uno con el aislamiento negro en las fotos de arriba), para soldar al pin de cabecera junto a la potencia (segundo desde la izquierda en las fotos de arriba). Doblar y recortar el cable de tierra existente por el anillo más grande que se agregó antes para que haga contacto con la parte expuesta cerca de este cable y soldar en su lugar.
Utilice un trozo de alambre con ningún aislamiento de la señal de alimentación. Doble y recorte de manera que entra en contacto con el cable de alimentación desde el anillo más grande. Soldar en su lugar.
Añadir un cable corto (uno con aislamiento verde en las fotos de arriba) para unir el pin LED en el cuadro con el pin header restantes. Este cable se utilizará más tarde para iluminar el último segmento del LED para convertir la "P" en una "A".

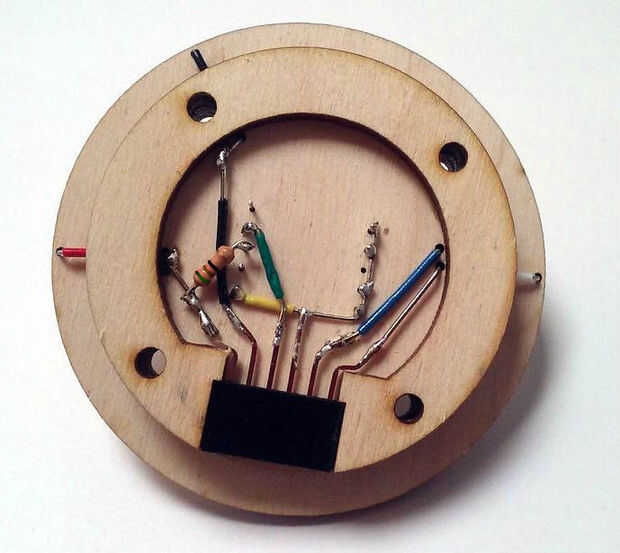

Recortar las puntas de la resistencia de 51Ω y les de la soldadura entre el cable y el pin medio de la LED de 7 segmentos a la izquierda como en la fotografía superior.
