Reloj de escritorio NeoPixel (3 / 11 paso)

Paso 3: Unir las dos capas

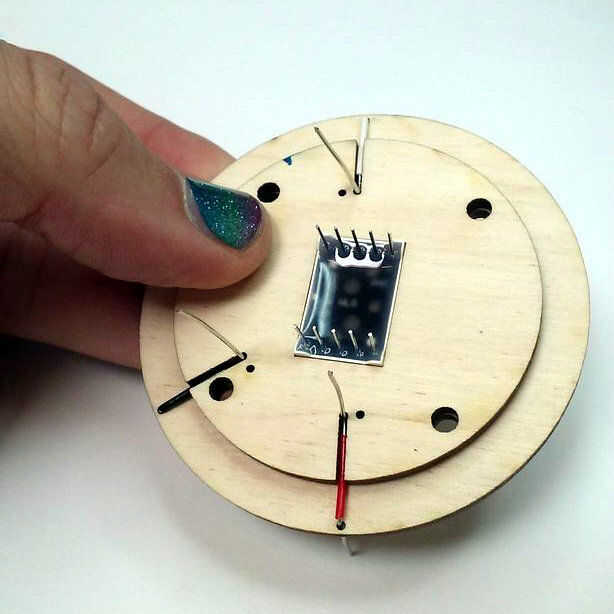

Una vez que las dos primeras capas están Unidas y el pegamento está seco, preparar tres trozos de cable aislado macizo caber a través de los orificios del borde de la cara frontal, correr hacia abajo de la ranura y doble hacia arriba al final de cada ranura como en la primera foto. Cada cable debe ser alrededor de 3 pulgadas (80mm) de longitud. En caso de duda, ya es mejor.

Estos cables ofrecen potencia y datos señales al ring 24-NeoPixel. Aunque no es totalmente necesario, decidí utilizar los cables con aislamiento de color diferente que me ayude a llevar un registro de cual cable es cual. He usado negro para tierra, rojo para la energía y blanco para datos.

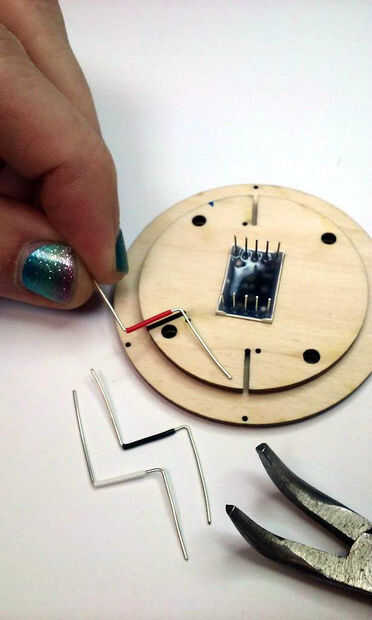

La mayoría de lo aislamiento de cada conductor, dejando una sección en medio de cada cable que es un poco más corto que la distancia desde el orificio externo hasta el extremo interior de la ranura de la tira. Doblar el alambre en ángulo recto en dos lugares, usando alicates de punta de aguja como en la imagen tal que el alambre ajuste a través del orificio, correr hacia abajo de la ranura y doblar hacia arriba en el extremo de la ranura.

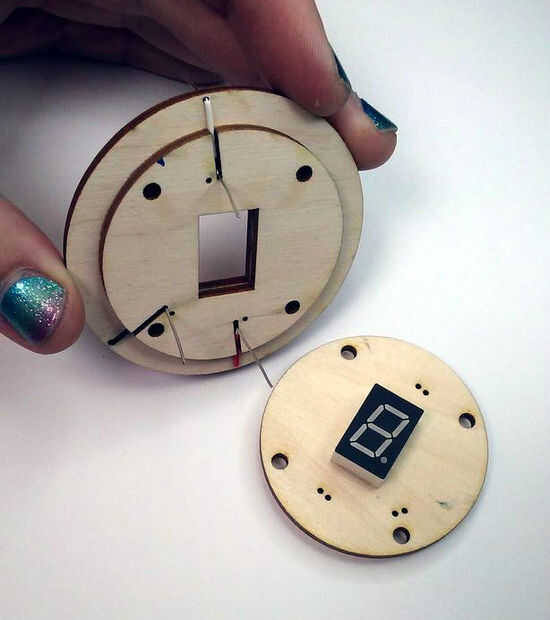

Colocar estos tres cables y retire el LED de 7 segmentos. Encontrar la siguiente capa, que es el de las dos filas de 5 agujeros pequeños en el centro. Coloque los pasadores de lo LED de 7 segmentos a través de estos agujeros como en la foto de arriba. Usted notará tres pares de agujeros un poco más grandes en esta pieza. Usted tiene el LED de 7 segmentos en la posición correcta si uno de los pares de agujeros cerca de la esquina de 7 segmentos con el círculo.

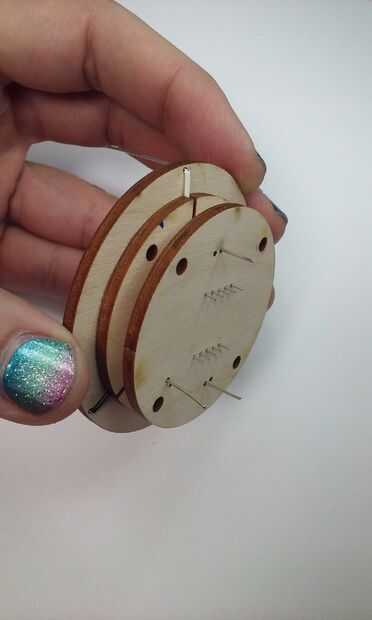

Con cuidado Aplique pegamento en el área restante de esta pieza, cuidado de no acercar demasiado a los agujeros, o el LED de 7 segmentos. Alinee la pieza para que los tres cables pasan por los orificios adecuados (véase el cuadro arriba) y pulse a la vez, usando otra vez el LED de 7 segmentos como guía.

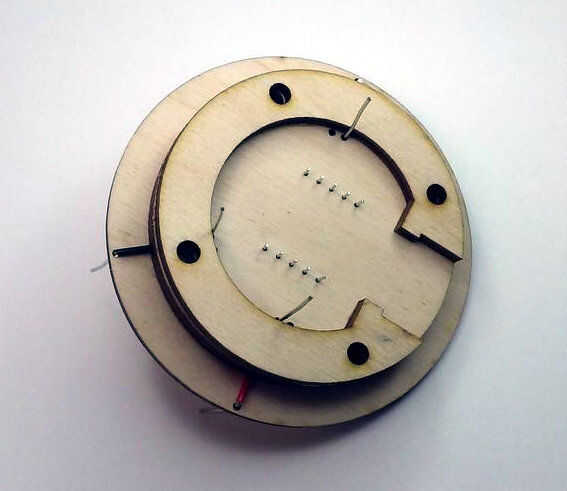

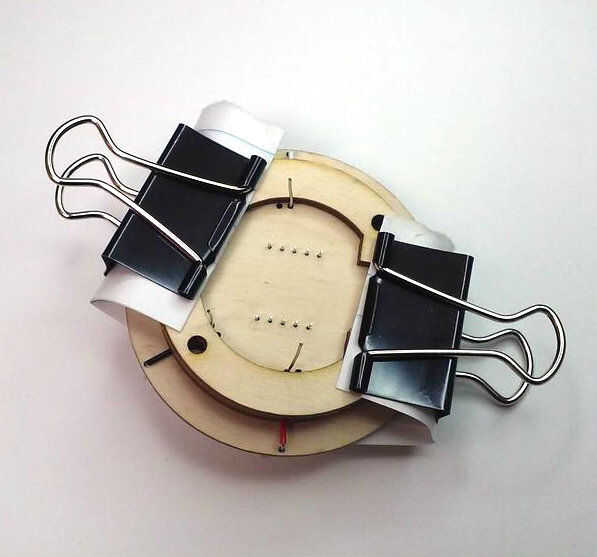

Aquí, usted puede sujetar en su lugar y deja secar, o ahorrar tiempo y añadir la siguiente capa y sujete ambos al mismo tiempo. La siguiente capa es la pieza en forma de C. Es simétrica, así que Aplique pegamento en uno de los lados y poner en su lugar, utilizando los 4 agujeros grandes como una guía. El lado abierto de la "C" es en el sentido del número "9" en la cara frontal del reloj. Apretar y dejar para secar.
