Reloj de escritorio de mármol (5 / 7 paso)

Paso 5: Montaje del circuito: sistema de mármol

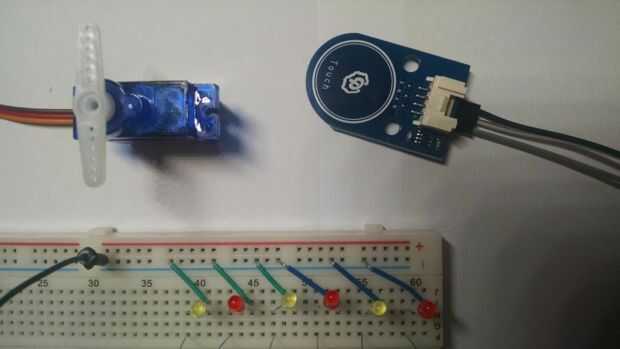

El sistema de mármol está compuesto por tres componentes principales: el sensor de contacto, el servo y los seis LEDs.

El sensor de contacto requiere de conexión a los carriles de alimentación (5V y GND) y un perno de la entrada en el arduino para recibir la señal del sensor. Para este proyecto usé pin digital 2.

El servo requiere la misma conexión a los carriles de alimentación (5V y GND) y un pin de salida en el arduino para controlar la posición del servo. Para este proyecto usé pin digital 6.

Por último, cada uno de los 6 LEDs requieren conexión a tierra y un pin de salida en el arduino. El pasador corto de cada LED se conecta en el riel de GND y el pin largo está conectado a arduino. Para este proyecto usé digitales pines 3-5 y 7-9. Para limitar la corriente que fluye a través de los LEDs cuando se encuentran en, se conecta una resistencia de 220 Ohm entre el LED y el arduino.
