Reloj de disco duro - persistencia de la visión (6 / 13 paso)

Paso 6: Diseño y fabricación de PCB

Después de tener listo el esquema, puede Agregar los componentes a su PCB. Siempre he querido hacer un vídeo aceleración de cómo ruta de la cosa, pero se me ocurrió demasiado tarde - tal vez la próxima vez!

Sin embargo, antes de agregar todo el archivo de PCB, dibujar las restricciones mecánicas en un keep-out o una capa mecánica! Ayudará mucho en saber donde puede o no colocar las piezas. Que tomó una pinza y un completo conjunto de mediciones del eje, eje del motor, orificios, distancias a la caja de aluminio, etc.. Luego en las formas con arcos y líneas, empujadas a una capa mecánica, en forma de tablero del PWB en consecuencia y había añadido los agujeros. Después de que termines con eso, puede empezar a colocar los componentes. Cuando se realiza la colocación (todo está aproximadamente en el mejor lugar), iniciar la ruta. Algunos de los componentes cambian su posición durante esta fase, pero si pusiste bien las partes principales, la placa acabada se parecen mucho como la vio después de la colocación.

Allí no es que tiene mucho más que decir aquí, sólo que la ruta hasta que no hay no enrutadas redes en su tabla.

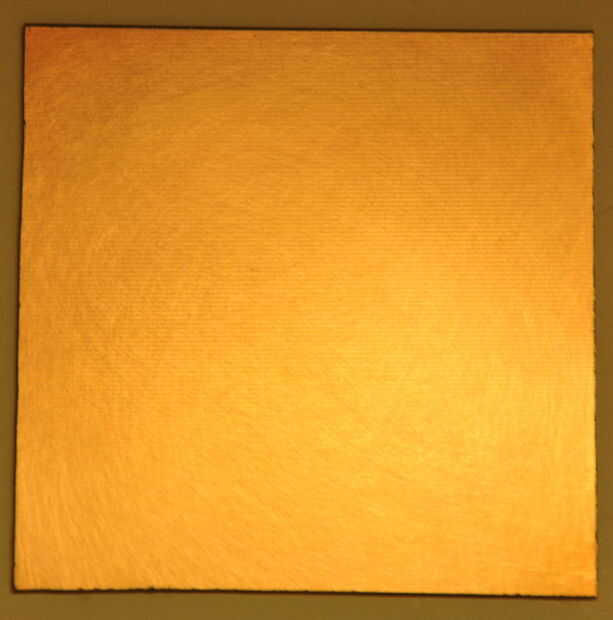

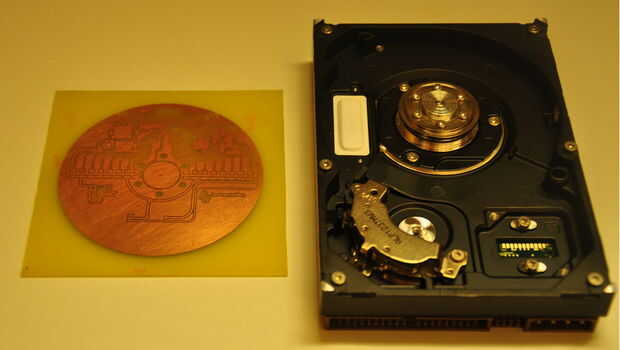

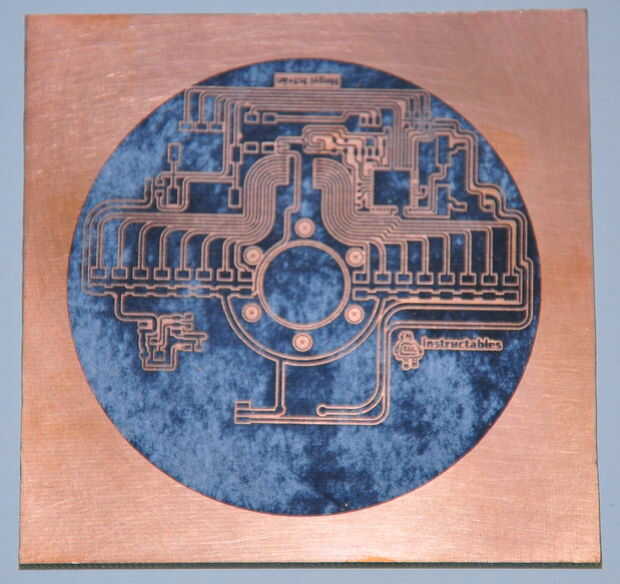

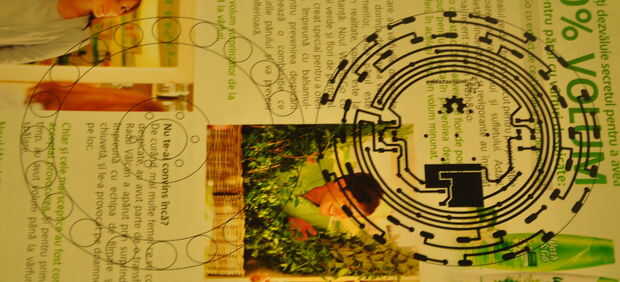

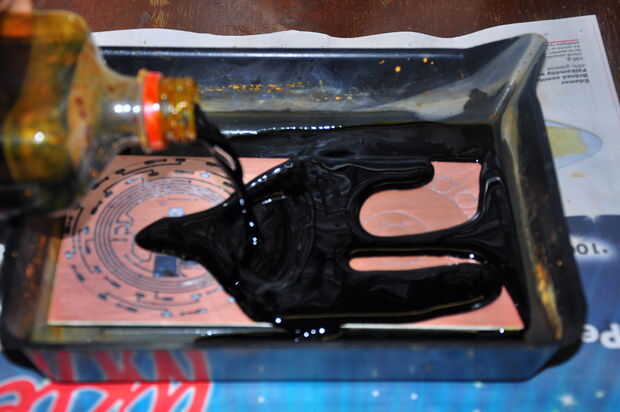

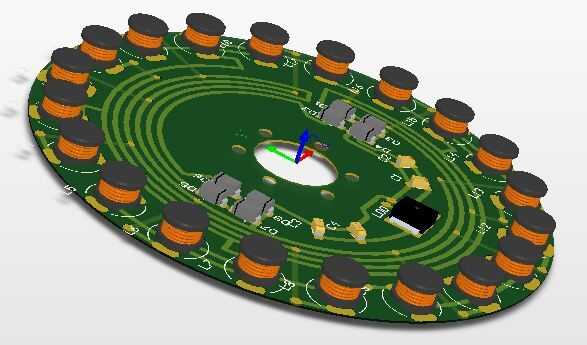

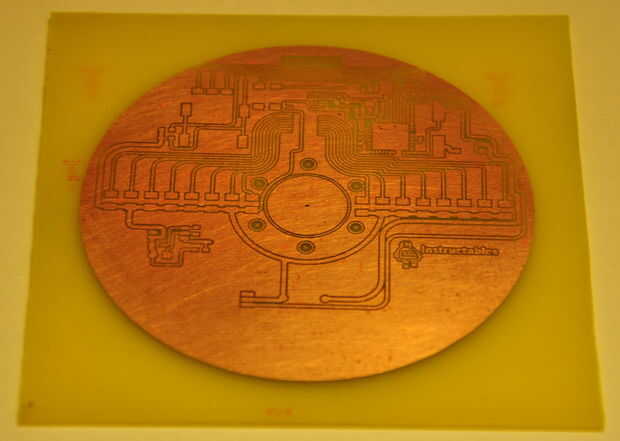

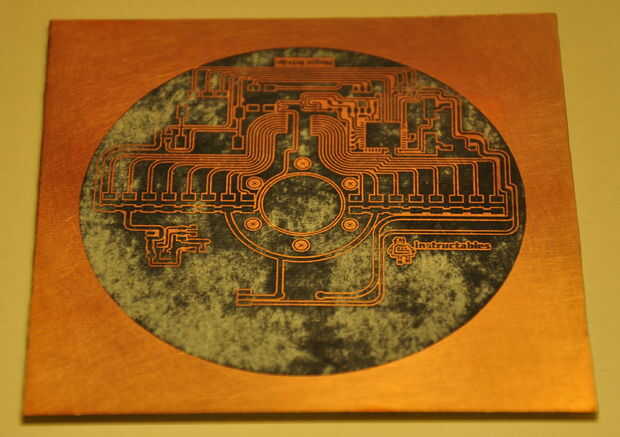

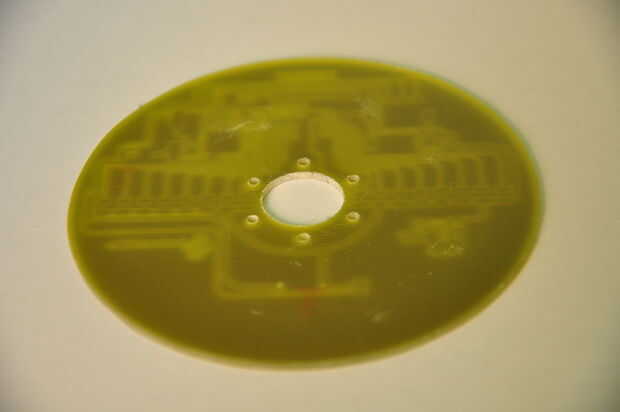

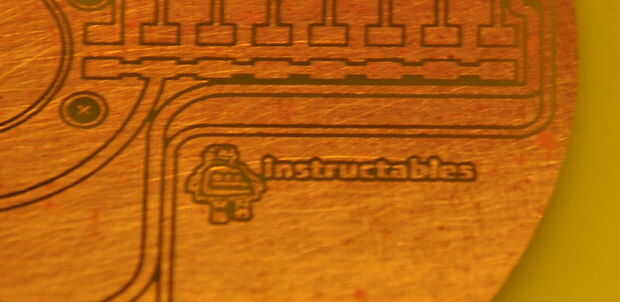

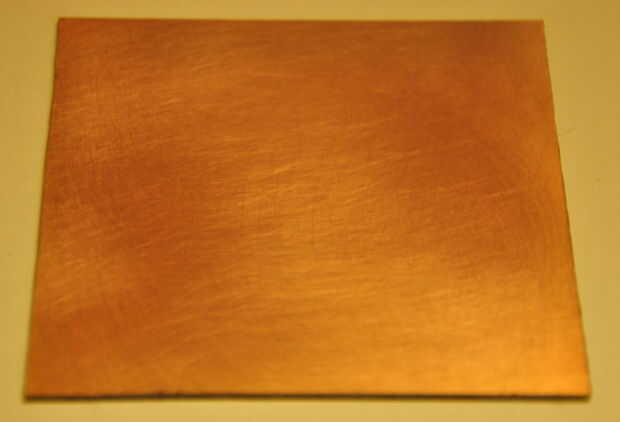

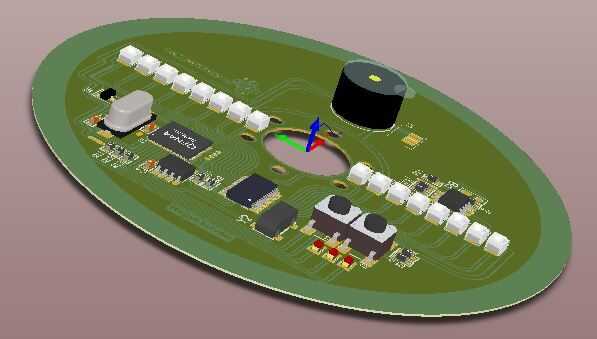

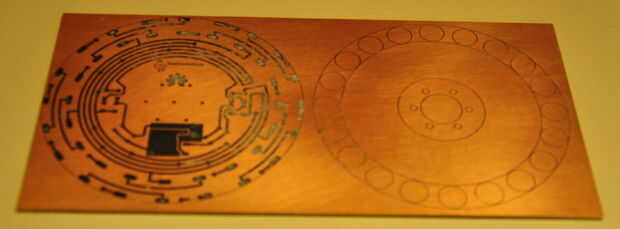

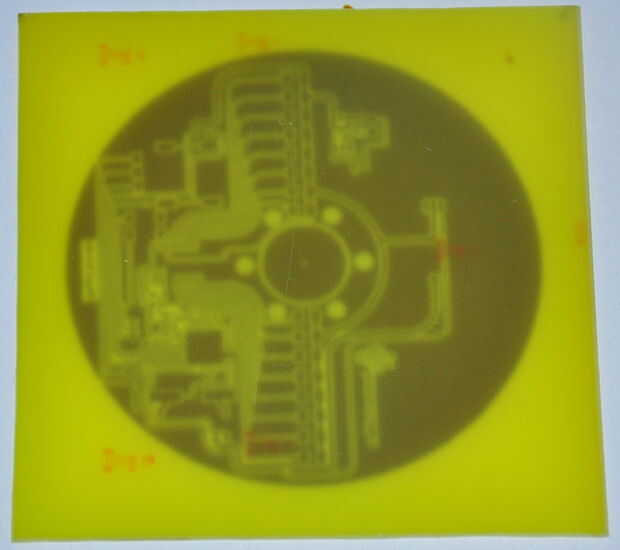

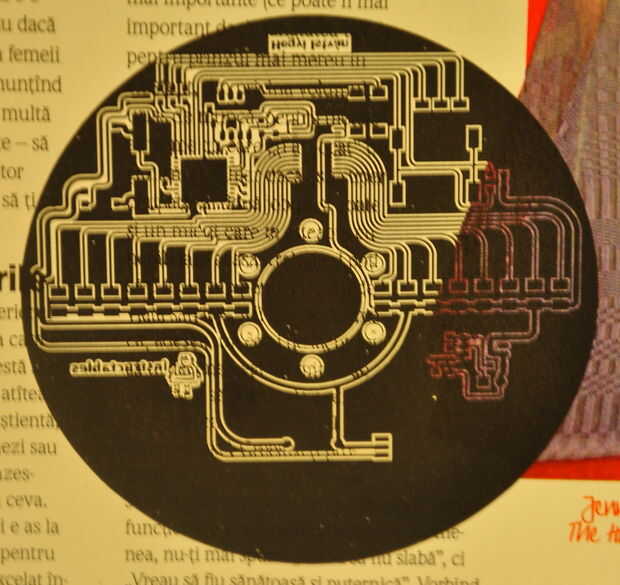

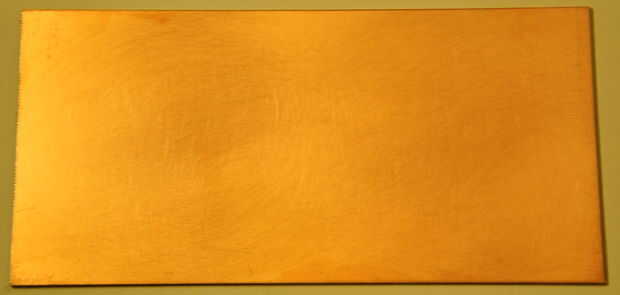

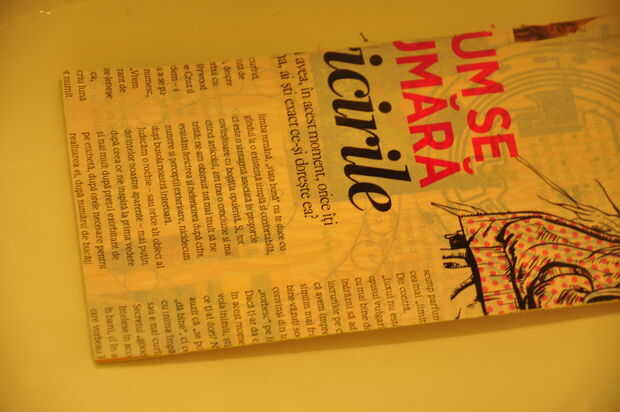

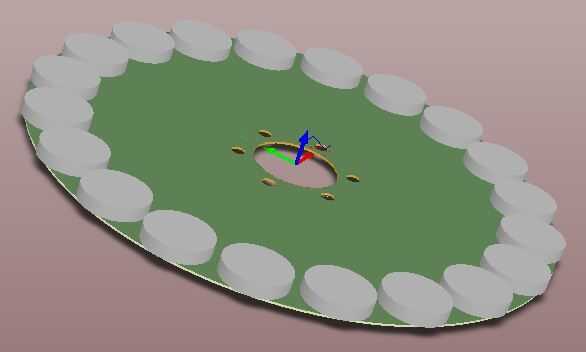

Después de mis consejos tomaron su forma final, me crea archivos de trabajo para cada uno y había exportado la capa superior. Las fotos después de las representaciones 3D de Altium Designer muestran el PCB todo procedimiento de grabado.

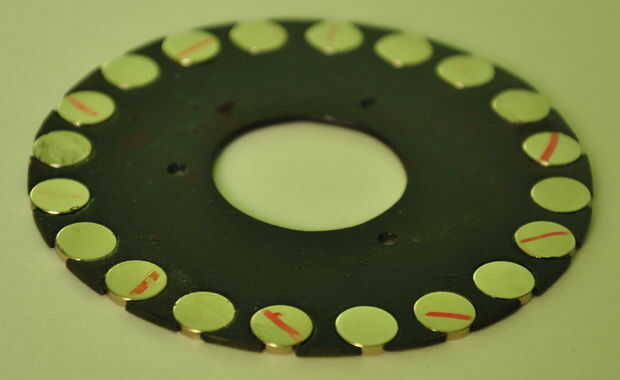

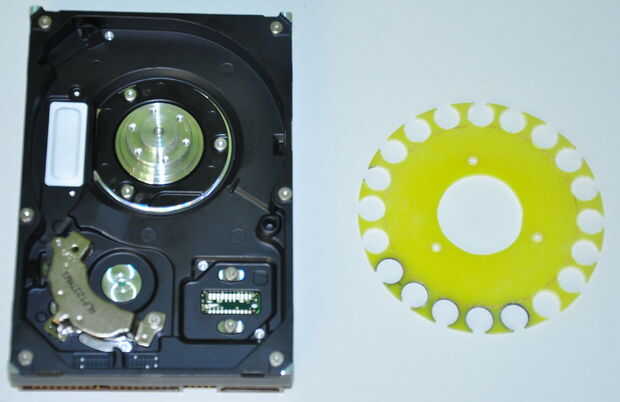

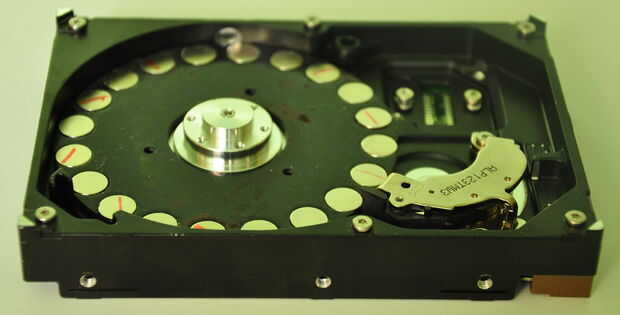

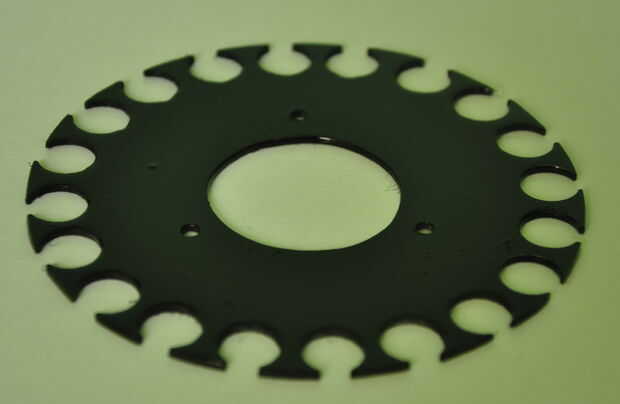

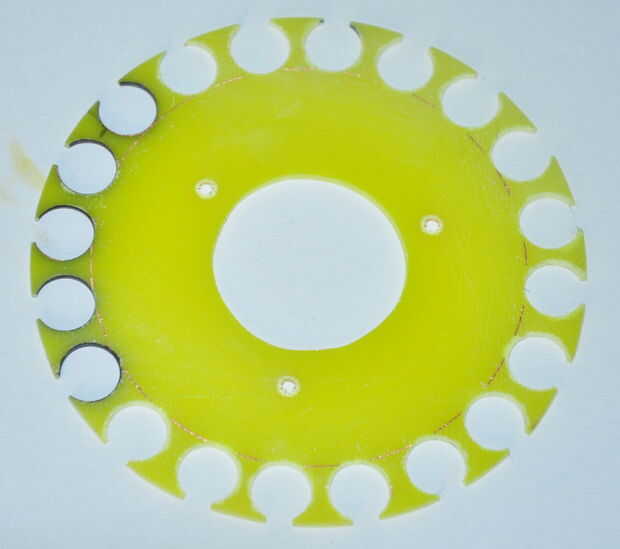

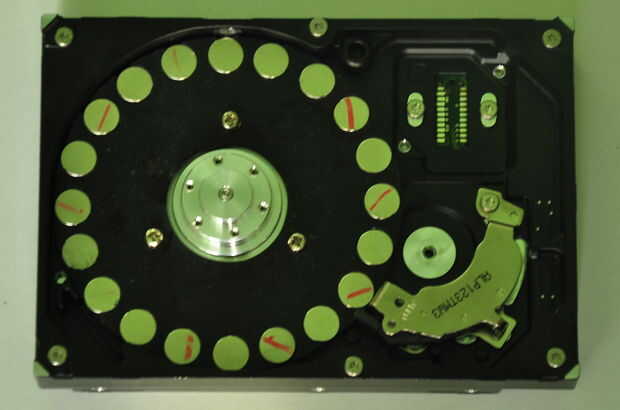

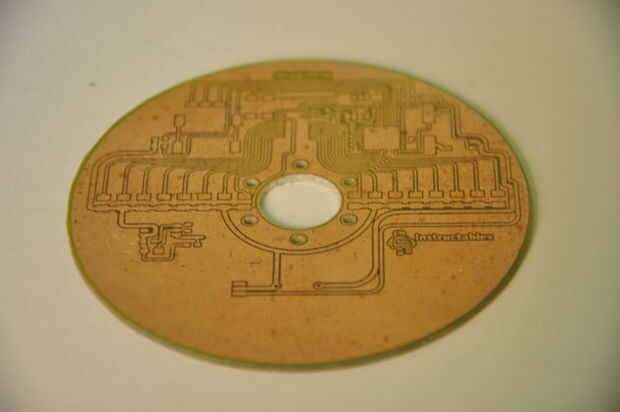

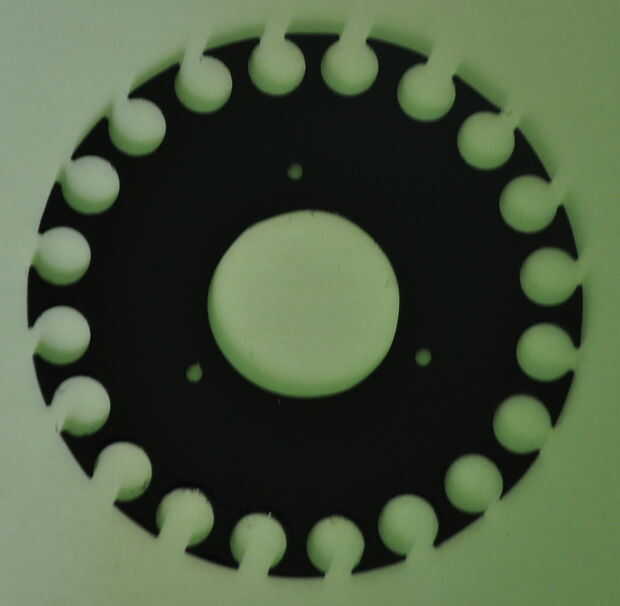

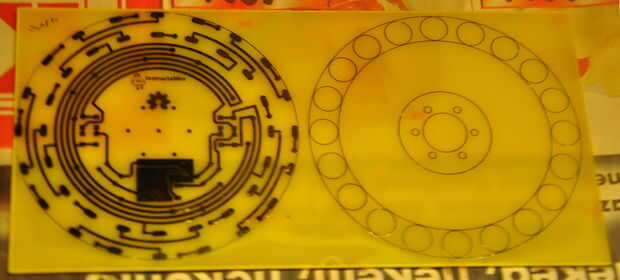

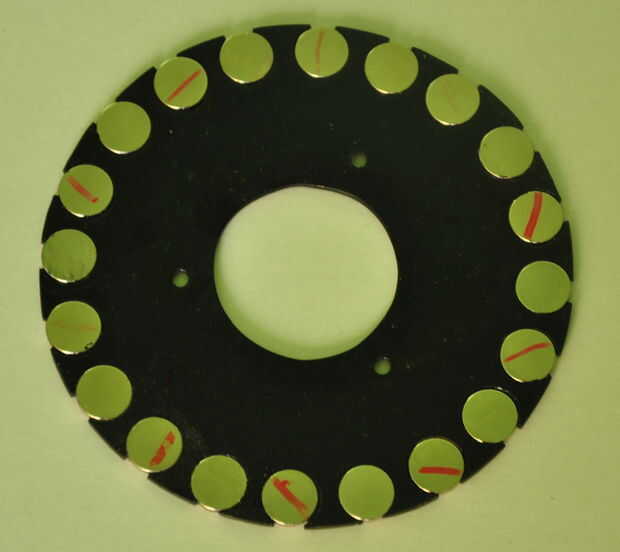

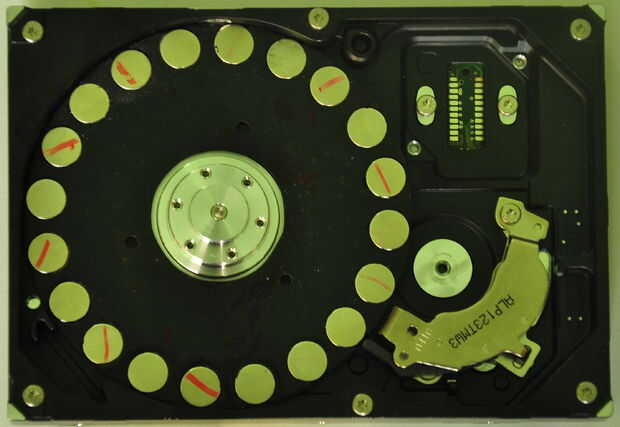

Después de que el grabado fue hecho, PCB-s tuvo que ser cortado (Papá ayudó a cortarlos) y apilados en forma circular. Lo más feo fue perforar los agujeros para sujetar los imanes, yo no quería pegar los imanes, por lo que los agujeros que encajen perfectamente. Usé una broca más fina para perforar los agujeros, que tomé un pedazo de papel de lija y ensanchado los agujeros para montar los imanes reales ajustados.

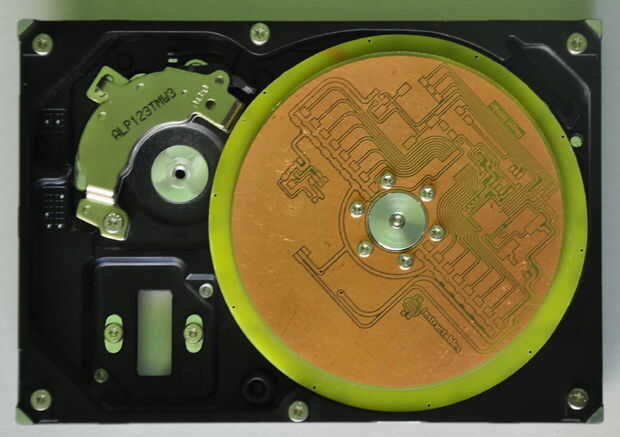

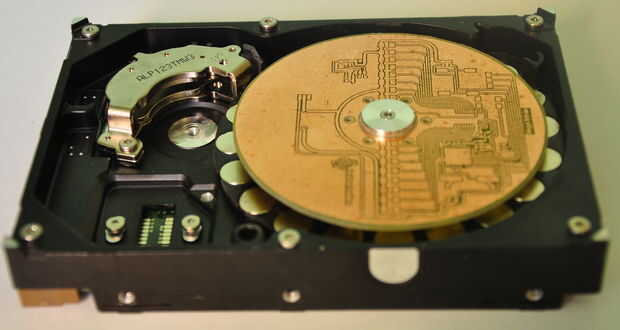

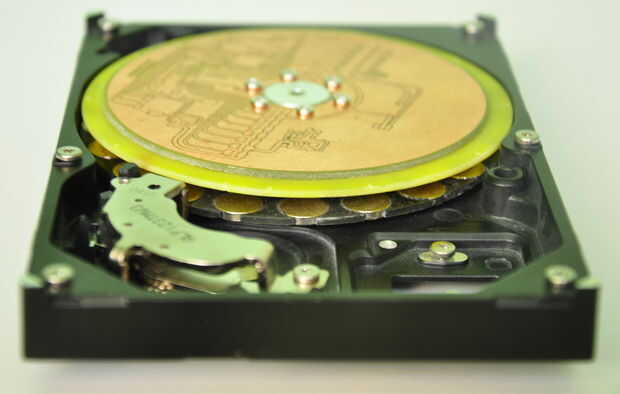

Después de los agujeros de imán-todos los derechos, perforé el orificio central por lo que puedo hacer en el recinto de aluminio. Tengo que decir, este proyecto fue el uso de pilas y papel de lija en exceso, juré no hacer ningún círculo en forma de PCB s hasta que lo suficientemente familiarizado con mi CNC para hacer taladro y contorno para mí. Después de horas de trabajo con temblor de las manos: tienen en la forma de los círculos, las ranuras y agujeros, y el proyecto pasó a la fase de montaje.
