Reloj de cuenta regresiva de dos dígitos gigantes (4 / 7 paso)

Paso 4: Alambre para arriba la parte posterior

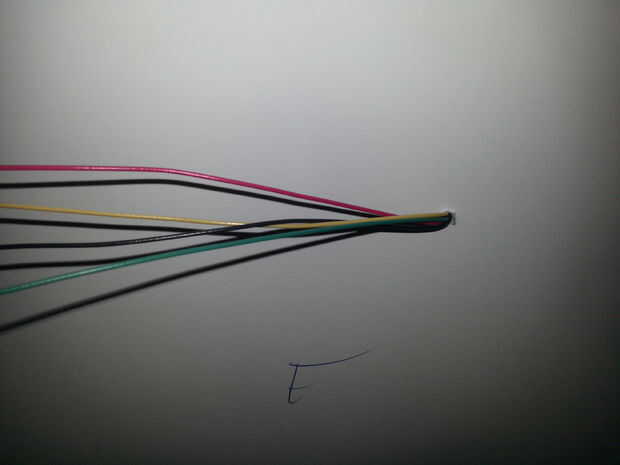

Usted tendrá que añadir ahora los cables apropiados a cada grupo para conectar en la parte posterior.  Debe permitir suficiente espacio para cada cable llegar desde el agujero del centro en la parte posterior de la Junta y luego algunos extra para la holgura.  Esto variará dependiendo de donde poner los agujeros.

Tenía cuatro colores disponibles: negro, rojo, verde y amarillo.  Hice uso de este para tener tan pocos agujeros en el tablero como sea posible, porque una vez meter los cables en los agujeros será difícil saber que conjunto va a que tira.  Para agujeros con más de un grupo de cables atravesando, usé el estándar rojo (+) y negro (-) para el primero, amarillo (+) y verde (-) para el otro.  Esto hizo mucho más fácil pasos posteriores.

Una vez usted pasar los cables, marca en el tablero que los cables control que segmento.  Puede ser confuso recordar que los cables van a que segmento específico que dígitos específicos si no.

Una vez que todos los alambres soldados a la reunión y tiras para arriba en el centro de la espalda, prueba una vez más para la buena medida.  Conecte el positivo y negativo lleva juntos en sus respectivos grupos en la Junta, luego conectar la alimentación.  No te preocupes, los extranjeros no aterricen en su casa porque la pantalla es tan brillante.  Probablemente.

Después de que eres feliz, sello ésos soldadura las juntas y agujeros con poco más de líquido de la cinta.  Deje que se seque mientras comienzas a trabajar en la programación.
