Reloj de caja registradora (VFD Display) (1 / 8 paso)

Paso 1: antecedentes

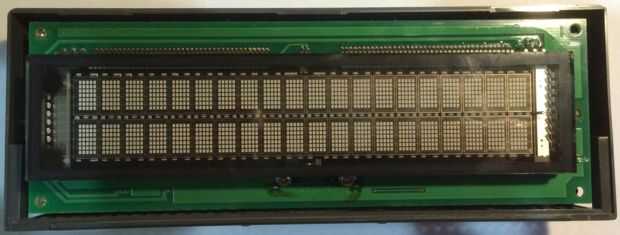

La empresa que trabajo tiene reciclaje electrónico bin es un patio de la tumba de aparatos electrónicos desechados. Aunque la electrónica ya no es necesarios, eso no significa que no son funcionales. A veces paso por estos contenedores y cosas llaman mi atención. En esta ocasión, los contenedores de contienen IBM totalmente funcional tres cajas registradoras. Aunque había sido dañados cuando se alzaron en los contenedores, me di cuenta de que las pantallas de registro estaban intactas. Decidí cosechar tres de las pantallas y ver si podía poner para algún uso futuro. Ya tenía tiempo, que también pude desconectar los arneses de los registros.

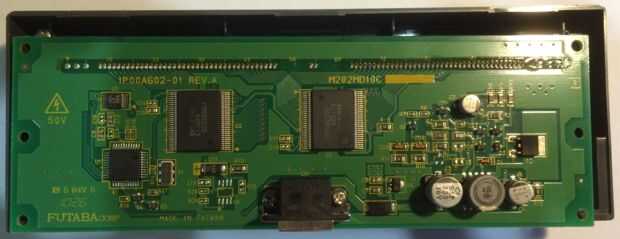

Más tarde, después de desarmar la caja, pude sacar el PCB completo raw pantalla y encontrar la marca y modelo. Marca: Futaba Corp modelo: M202MD10C. Haciendo búsquedas en línea un poco que encontré que Futaba hace algunos modelos de muestra y este modelo fue un poco de fecha. A través del sitio web de Futaba pude registrar y descargar hojas de datos similares, pero no la hoja de datos exactos para esta unidad.

Los más nuevos modelos funcionaría en 5 voltios y deporte incluso una interfaz USB. Otros modelos fueron diseñados para conectarse directamente a un autobús (autobús de la computadora?) y funcionaron en 12 voltios. Sospechaba que esto era un modelo voltios 12 pero realmente había solamente una manera de comprobar que.

Mirando la hoja de datos, he encontrado que se utiliza un código ASCII para caracteres y algunos códigos adicionales para activar diferentes funciones de la unidad. Prometía. Si pude conseguir este conectado y comprender el método de comunicación, entonces probablemente sólo podría enviar ASCII sobre un programa de terminal serie.
