Reloj de bolsillo LED DIY (3 / 3 paso)

Paso 3: electrónica

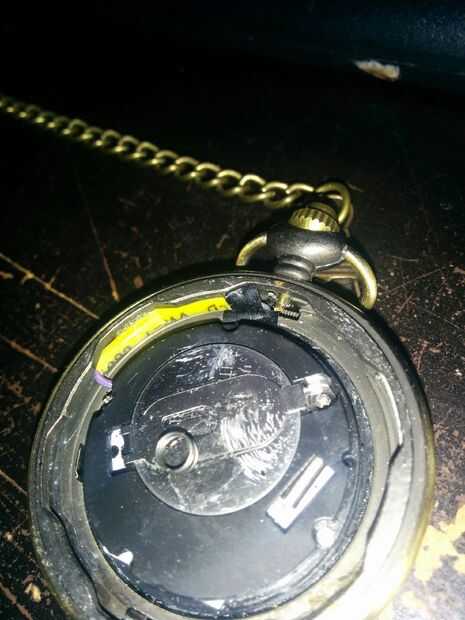

Primero doblar el alambre como se muestra en la imagen, soldadura con otro cable aislado y cubrir la conexión y el alambre puro con una tubería de encogimiento de calor. Dejar el extremo libre.

El otro extremo se suelda a la conexión del botón de reloj LED. Pegar el alambre en el reloj de bolsillo, para que el extremo libre del alambre tiene una conexión para botón de reloj de bolsillo, cuando se presiona.

También Coloque el reloj LED sobre el vidrio y pegar cuidadosamente a él.

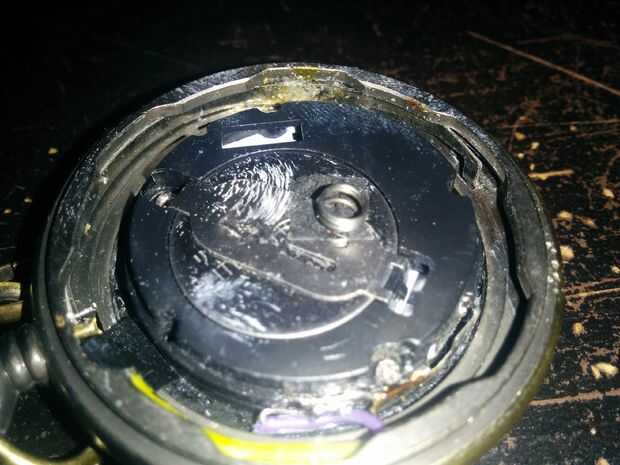

Finalmente poner un resorte de pluma a la explotación de la batería. Esto es necesario para realizar el caso entero del reloj en la "tierra" del circuito. Cierre la tapa y todo debería funcionar.

Por cierto: antes de cerrar la tapa, se debe establecer el tiempo correcto de. Si usted quiere, usted puede perforar un agujero en la posición del segundo botón del reloj dentro, lo dejo hacia fuera para un mejor aspecto.

P.d.: he intentado soldar un cable a la tierra del reloj de LED y el caso del reloj de bolsillo, pero es muy difícil hacer la conexión con el caso bastante fuerte, por lo que la pluma la primavera fue buena alternativa.
