Paso 4: Construcción - montaje y conduciendo la rotación de EAS
Lo que hice primero fue con la EAS montado, y con los motores, se basaba todo en mis dedos para encontrar el centro de gravedad del conjunto de la EAS - es decir, donde montar la barra de acero por lo que sería en el punto de equilibrio si usted tuviera la EAS planas, apuntando hacia el techo. Esta es la primera etapa de equilibrio el chisme entero.
Luego atornillados en las abrazaderas y alimentados a través de la barra de acero. Taladré orificios de 8mm en los laterales para tomar la barra. En mi diseño necesitan a espaciadores entre las almejas y los marcos laterales, así que compré algunos barra hueca de aluminio redondo de B & Q que tiene un id que es mayor que 8mm y cortar a los espaciadores de él.

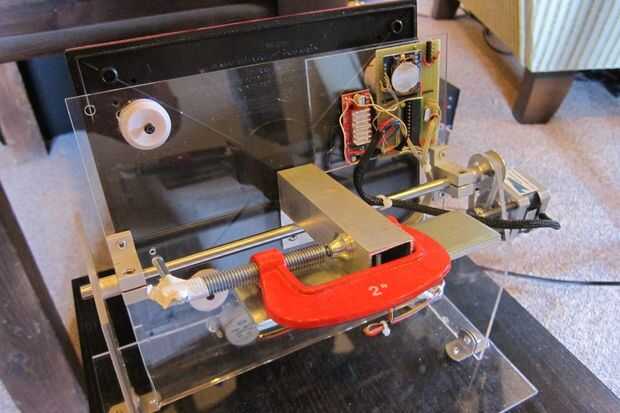

La siguiente etapa es contador de peso todo por lo que no quiere girar por su propia voluntad. Este es el tubo de aluminio sobresale la parte posterior con una abrazadera y un acero en él. Esta es mi solución aproximada para equilibrar el peso. Puede elaborar una solución más elegante!
Cuando termines, el EAS todo debe girar bastante uniformemente, sin querer caen naturalmente en una dirección específica todo el tiempo. Más equilibrada, esto es, la menos la rotación motor tiene que trabajar.

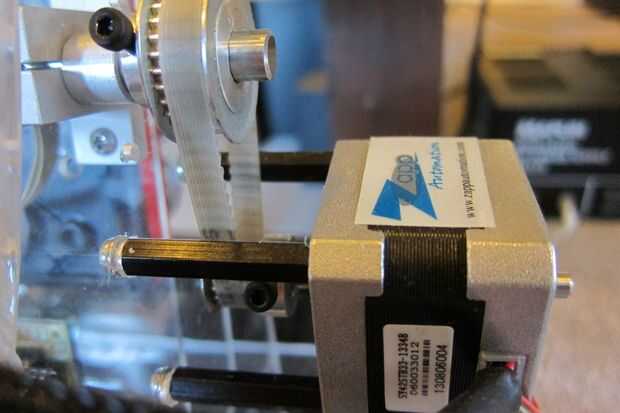

Por último, montara un motor NEMA 17 en el lado, usando dos poleas para girar a las EAS. Montara el motor utilizando separadores metálicos que adapta la distancia que necesitaba el motor del armazón. Tengo una feria unos separadores a mano - te recomiendo comprar un lote surtido de ellos fuera de ebay, que son tan útiles.
Mis separadores son hembra-hembra - así que corte el extremo de unos tornillos pequeños para hacer que los pernos prisioneros para el extremo del motor.
Una vez más, la tensión de la correa aquí quiere ser apretada, pero no insano.
