Paso 2: Construcción - marco
Usé acrílico de 4mm para la base y los lados y acrílico de 3mm para la estructura del soporte EAS.
Desea construir el tuyo a tu gusto, pero para ayudarte, mi dimensiones (áspero) son:
Base = 20cm por 32cm
Lados = 10 cm x 18 cm
Orificio del eje/del eje lado = 16cm de base
EAS marco de placa de 3mm (unbent) = 30-31cm largo x 24.5 ancho (puede ser más fino)

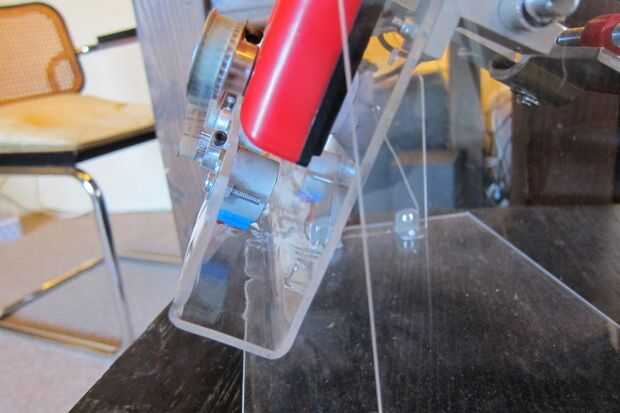

Para el marco EAS (titular) utilicé una pistola de calor para doblar el acrílico en forma de "U" en la parte inferior. Esto fue fácil ni limpio! -Tuve que calentar el acrílico varias veces para conseguirlo sobre todo plana!. Google cómo doblar acrílico - usted apenas lo coloque en una buena recta y luego calentar y se dobla. El resultado está muy bien para la inspección ocasional. Cuando agrego más steppers Nema 17 más adelante se corte una pieza de acrílico para montar los motores por debajo, luego fije este pedazo de acrílico a la placa principal con separadores de 3cm.

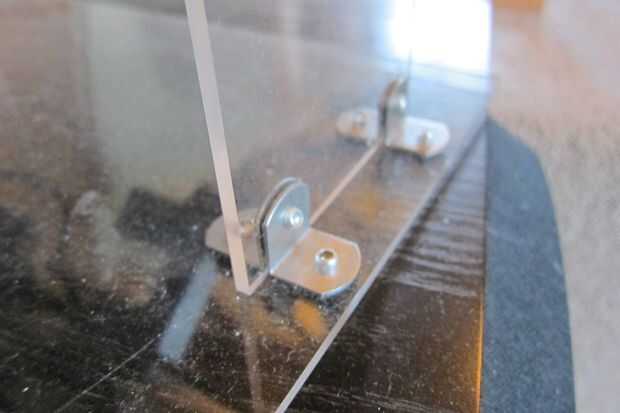

He arreglado los lados a la base con escuadras de dgree repuesto 45 tenía por ahí y luego les clavan juntos. Igualmente podría atornillarlos con tuercas y tornillos - recomiendo M3.

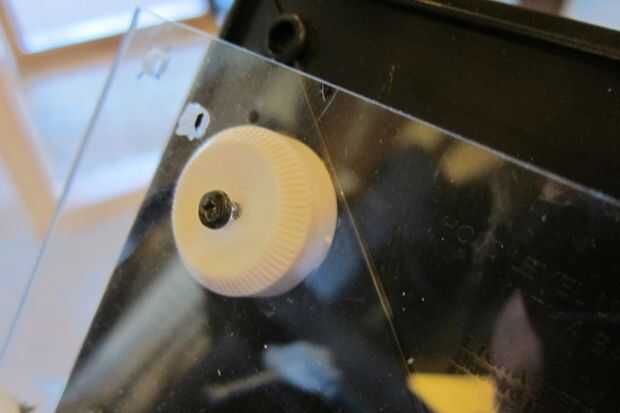

Para colocar el EAS probé varios experimentos. Aprendí que cualquier agujero en el EAS es un error! Pruébalo - e intente limpiar el polvo de aluminio... En el extremo pegué las perillas EAS (que apenas salga) en la parte posterior de la EAS con epoxy 2 parte 2mm adhesivo y perforado agujeros. Yo tuve 4 de esos como yo ya había experimentado con perforación en EAS otro... Sólo tiene que utilizar lo que tengas a mano poner la EAS en una distancia de la placa que trabaja para usted. Mi sistema me permite quitar la EAS con 4 tornillos, para la prueba etc.
