Paso 5: PCB Mfg.
Para hacer esta cosa todo profesional, quería hacer una placa de circuito impreso para él. Tengo dos tablas para mantener el circuito pequeño y compacto. Uno es el cerebro real del circuito, y el otro es para la batería, recarga y paso por el circuito.

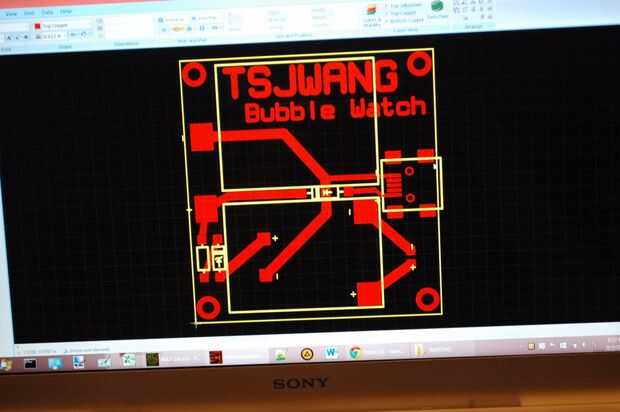

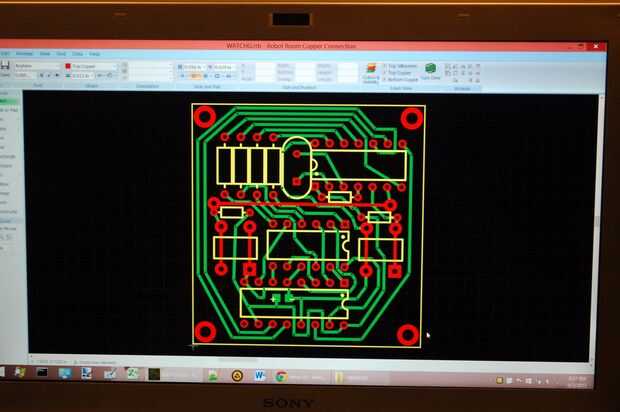

Unido son los archivos de RRB para placas de circuito impreso. Yo uso un programa llamado conexión de cobre.
Este es el programa gratis para editar los archivos: http://www.robotroom.com/CopperConnection/
También os adjunto los archivos PDF para la transferencia de tóner o métodos de transferencia fotosensible. Basta con imprimir el PDF como tamaño real.
Mostrará usted cómo utilizar el método de transferencia fotosensible.

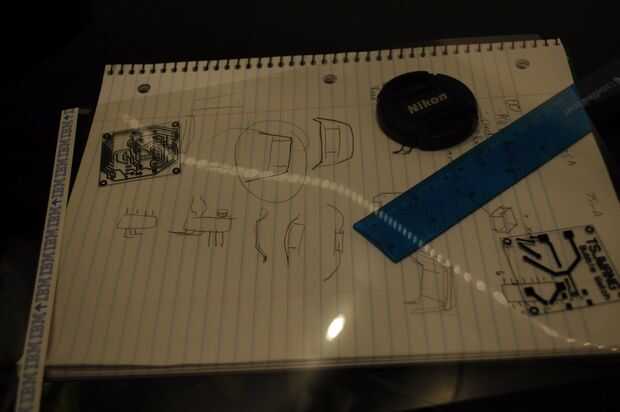

- Imprimir los diseños de PCB en transparencias

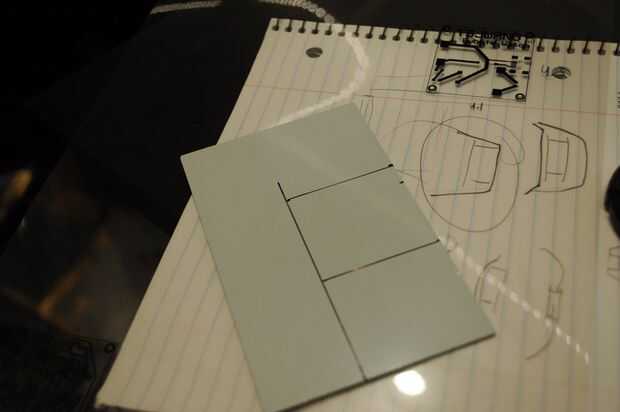

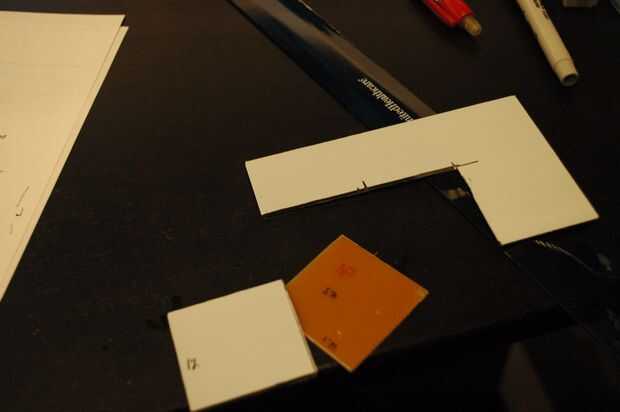

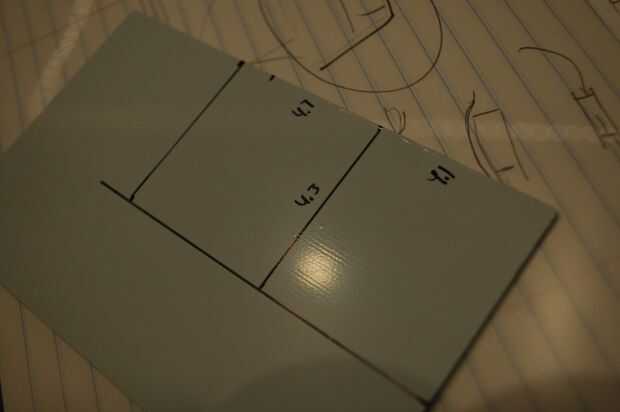

- Mida su circuito y cortar. La placa de circuito es de 4,1 mm 4,3 mm si te estás preguntando
Quiere ser preciso y limpio cuando medir y cortar de manera que el producto final sale bien. Todo está muy firmemente en este proyecto.
EDITAR:
He añadido un esquema de Fritzing para aquellos que lo deseen. Es en la carpeta zip. Lo siento que si es desordenado, utiliza la función de ruta automática. Si tienes Fritzing que haga más fácil de seguir.
