Reloj de alarma con cableado (o Arduino) (4 / 7 paso)

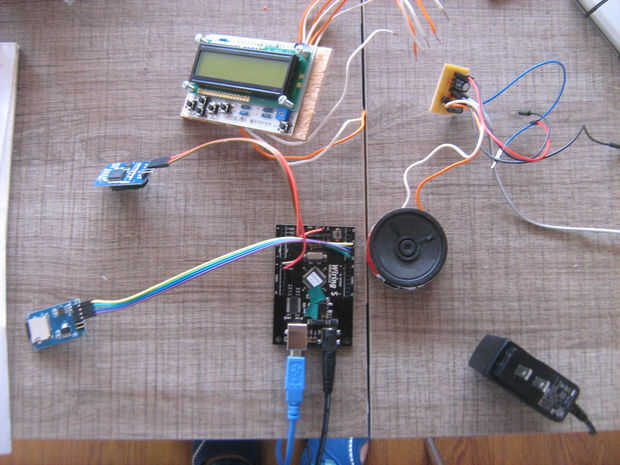

Paso 4: Ensamblar todos los componentes electrónicos en el cuadro de

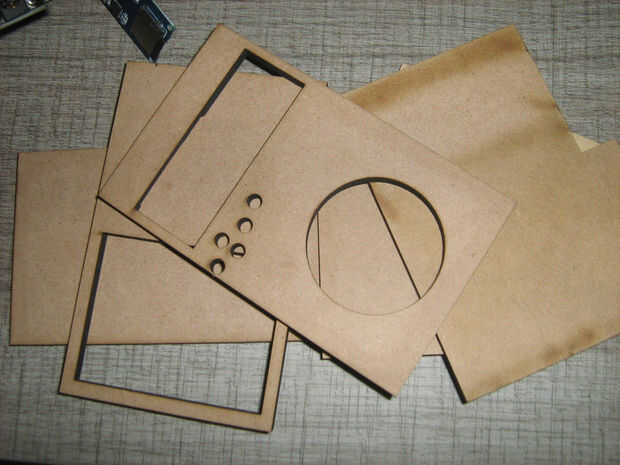

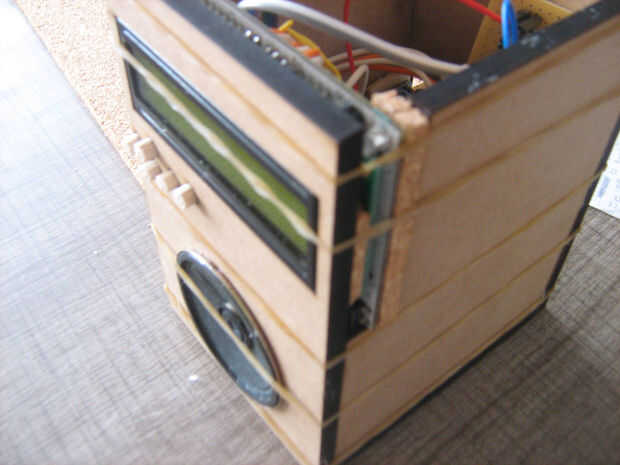

El diseño de la caja final fue realizado utilizando la aplicación web de fábrica de caso. Realmente facilita las cosas, ya que usted puede establecer sus dimensiones de la caja, así como definir los agujeros redondos y rectangulares. El diseño final fue cortado en MDF de 5mm de espesor.

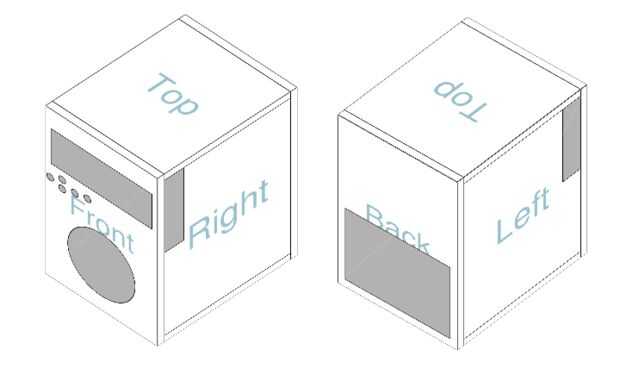

Fue un poco complicada arreglar la pantalla LCD, decidimos dejar un agujero rectangular en los lados derecho e izquierdos de la caja, pero al final que esto es algo que lamento, como el aspecto de aquellos lados no es la mejor, y tuvimos que poner alguna cinta blanca para que se vean mejor. Por supuesto puede elegir si nuestro diseño o mejorarlo.

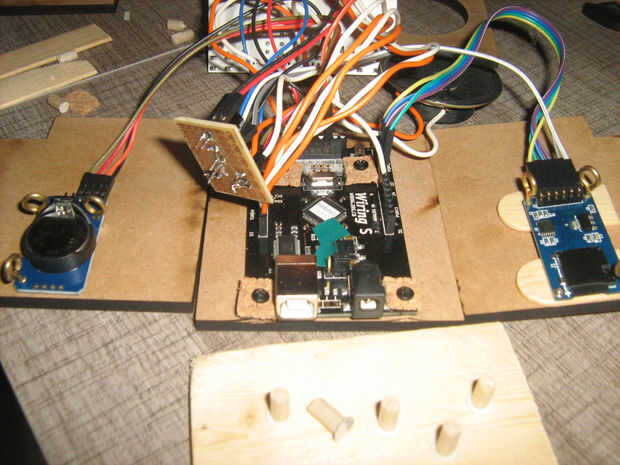

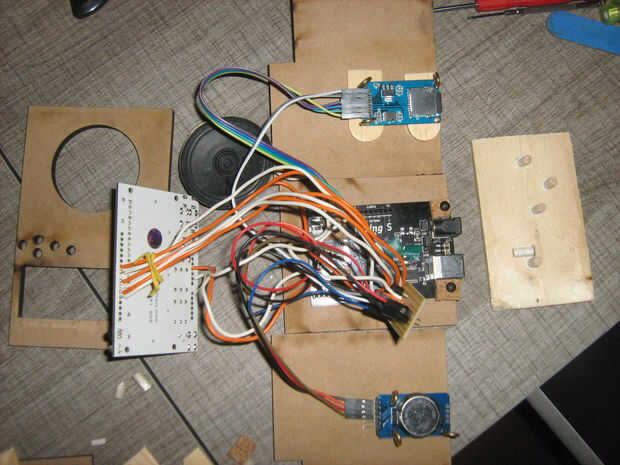

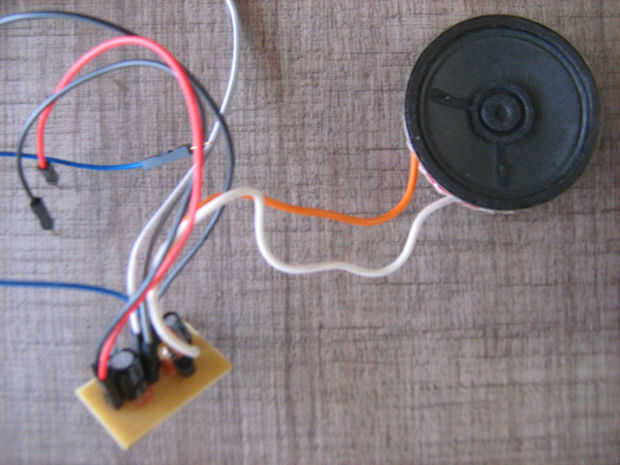

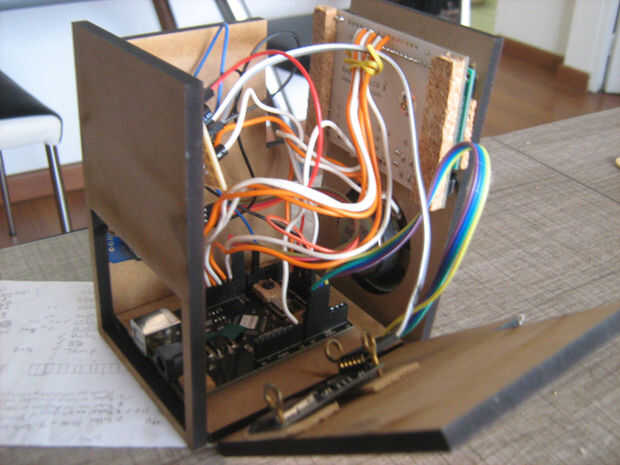

Utilizamos algunos tornillos para fijar los componentes electrónicos a los lados de la caja y madera pegamento para pegar los lados de la caja. El altavoz se fijó con silicona fría.

Como se puede observar, todos los ajustes de la alarma son controlados mediante cinco botones. Hay cuatro botones direccionales (arriba, abajo, izquierda, derecha) y un botón Mode/Enter. Botones están hechos de un



de 4 mm de espesor. Hemos decidido no pintar los botones porque está relativamente claro lo que es su función, pero por supuesto usted podría ajustar esta parte del diseño.
