Reloj con patrones, fecha y timbre del espejo infinito (8 / 9 paso)

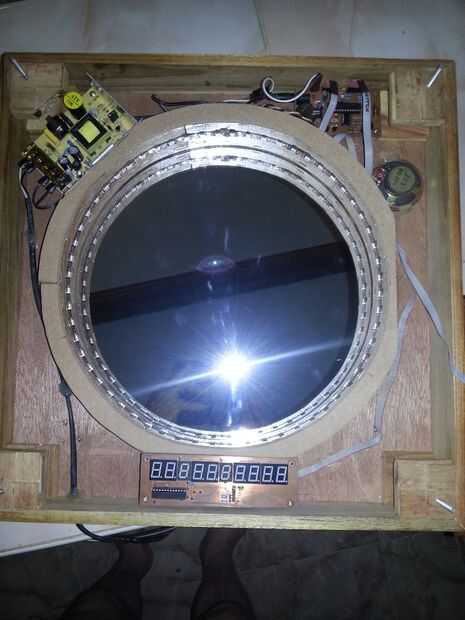

Paso 8: Instalación de los tableros y la tira del LED

La fuente de alimentación era difícil, era un poco mayor de lo que esperaba después de llegada de ebay.

He quitado la tapa y logró apretar alguna manera!

Cuando usted está diseñando su caso asegúrese de dejar suficiente espacio para la fuente de alimentación.

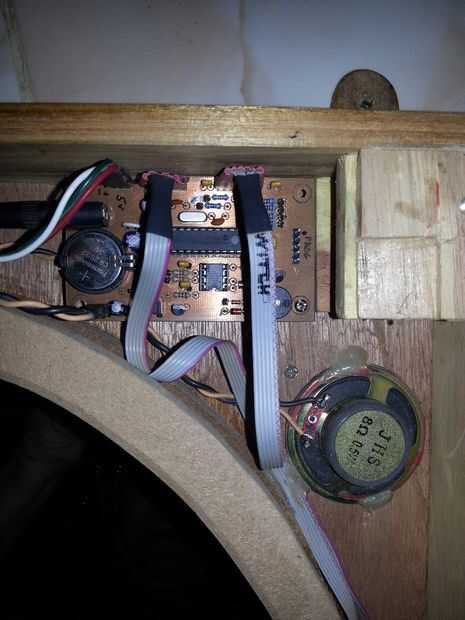

El Consejo principal es montado en la parte superior, las puntas de la tira de LED no son muy largas y tienen que llegar a la Junta.

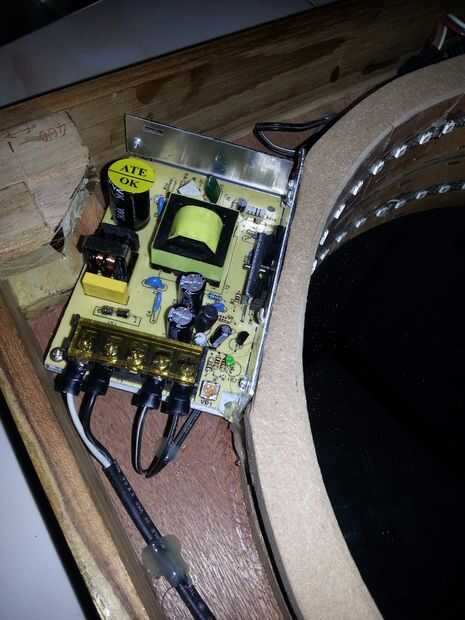

La fuente de alimentación está en la otra esquina. Ten en cuenta que esto tendrá tensión en él. Tenga cuidado si usted está haciendo en solución de problemas.

TENSIÓN DE RED ES MUY PELIGROSO Y PUEDE MATAR.

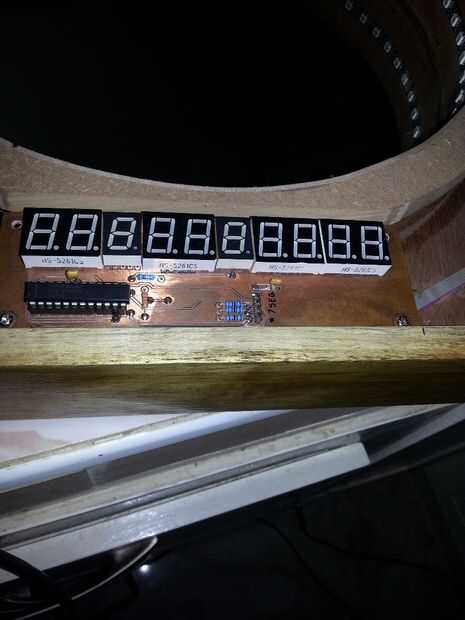

La tablilla es en la parte inferior bajo el espejo de 2 vías, donde muestra a través de la abertura en la placa frontal.

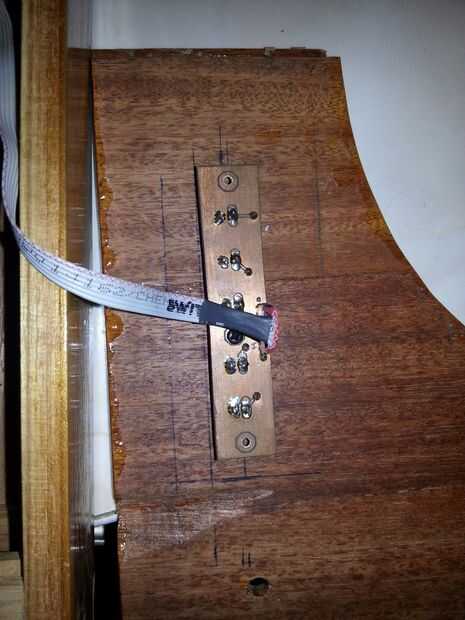

El interruptor es simplemente el tornillo en la parte posterior de la placa frontal, con agujeros para que los interruptores ir a través.

Los tableros de indicador y conmutador se conectan a la placa principal con cable de cinta.
Asegúrese de orientar correctamente estos conectores.

El altavoz de carga pequeña puede ir a donde quieras, yo montado a la placa principal hacia la parte posterior. Los agujeros pequeños fueron perforados en la tapa trasera pero probablemente no era necesarios.

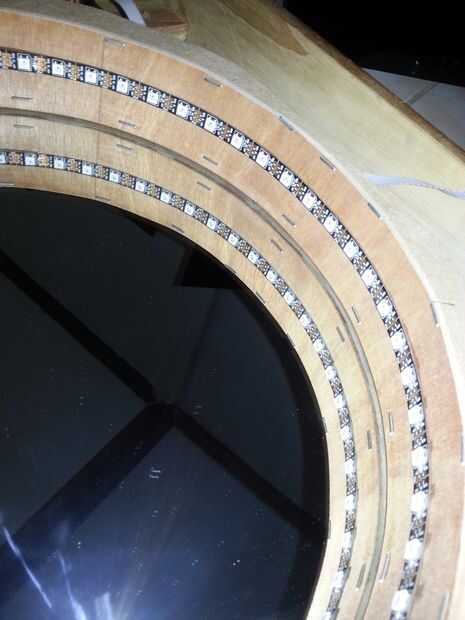

Fijación de la tira de LED en el interior del cilindro es fácil.

Estas tiras tienen una tira auta-adhesivo en la cara posterior.

Asegúrese de limpiar bien la superficie donde la tira del LED va a ser pegado. Utilizar alcohol o aguarrás. Polvo o grasa de aquí y de la franja sólo caerá al poco tiempo. Calentará un poco.

Alimentar el cable y el conector de la tira del LED a través del orificio en la parte superior del cilindro.

Pelado de la tira protectora de papel como vas, sin tocar el adhesivo y a partir de la parte superior trabajando en sentido horario alrededor del cilindro, presione firmemente en su lugar.

La tira de LED debe estar a mitad de camino sobre la pared del cilindro, que se mantenga recto y paralelo. Debe terminar con el último LED de tener un espacio para el primer LED, el espacio debe ser igual a todo el espacio en la tira.

Si usted hizo las mediciones de la tira como se mencionó anteriormente, y el cilindro correctamente, todo estar bien.
