Paso 4: Hacer el BOB de RTC
Luego colocar y soldar los componentes en el espacio restante.

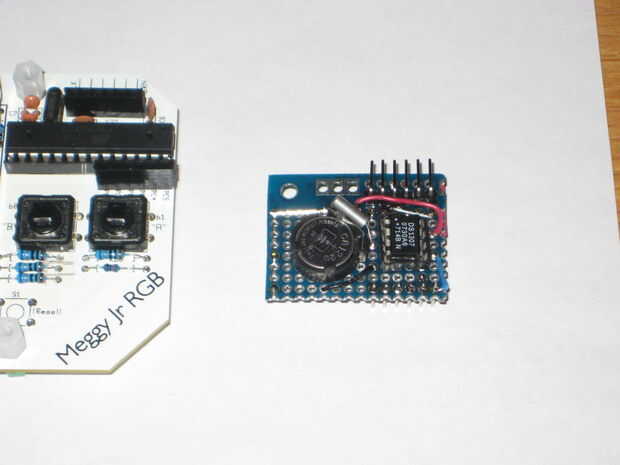

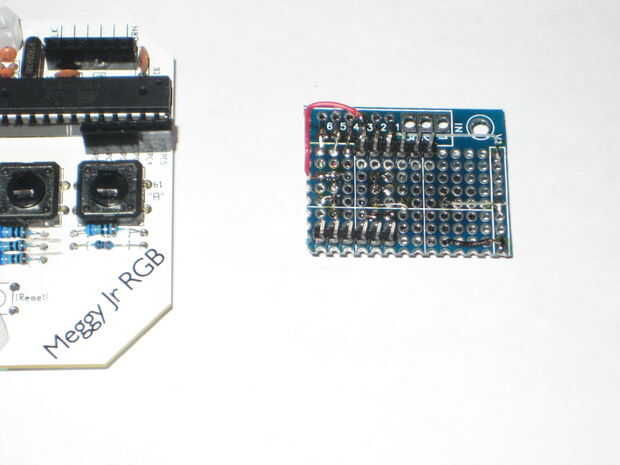

Las fotos de abajo muestran cómo lo hice. Pero todo el mundo es libre de hacer su propio camino.
El Consejo generalmente al soldar cabeceras masculinas es que enchufado. Coloque la placa de prototipado pequeño, corte para caber entre el borde de la tabla y la matriz de LED, en la parte superior los encabezados de hombres y de la soldadura en su lugar, pin por pin.
Luego encontrar un lugar para el nuevo conector FTDI, lo más cerca posible de la cabecera superior, por lo que es fácil de conectar a cada uno de los 6 pines.
A continuación, coloque los componentes en el espacio restante y realizar el cableado necesario según el esquema de hoja de datos.
Asegúrese de:
- el cristal está conectado entre los pines 1 y 2;
- la línea de alimentación de 5V se conecta al pin 8;
- la batería es conectada al pin 3;
- Pin 4 está conectado a tierra;
- pin 5 y 6 están conectados a los pines PC4 y PC5 de la cabecera de la parte inferior;
- Conecte cada uno de los 6 pines de la cabecera superior a sus correspondientes pines de FTDI "reemplazo".
