Reloj binario inspiración victoriana (4 / 6 paso)

Paso 4: vivienda

La vivienda fue construida usando los principios básicos para trabajar la madera. La construcción entera se puede dividir en 4 partes: inferior, superior, cubierta interior y columnas.
Parte inferior:

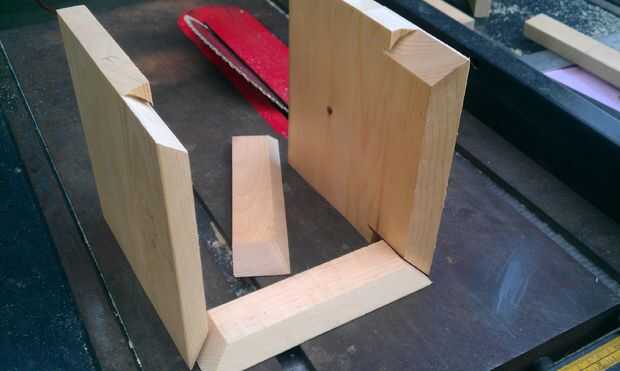

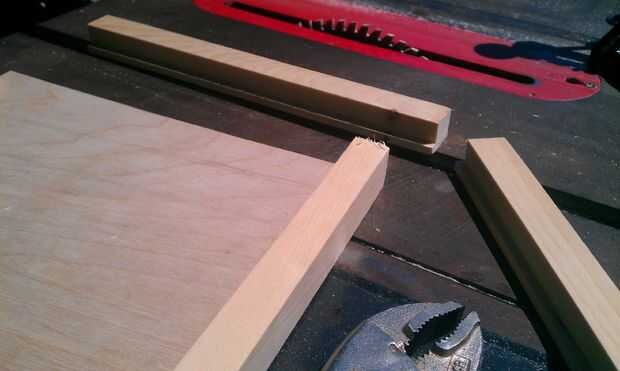

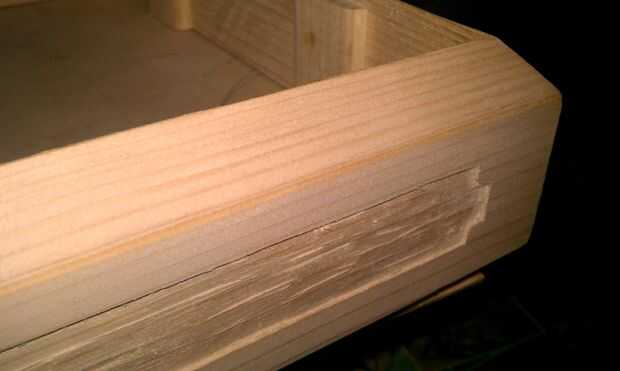

Este fue construido con las esquinas a inglete y un fondo flotante celebró con un surco. Los lados fueron chaflanados en un ángulo de 45 grados. Pequeños bloques de madera estaban pegados en el interior de la caja para formar un borde que sería en la parte superior del reloj. Dos de los lados de la caja se perforaron para aceptar la toma de corriente y los botones de ajuste. Por último, la parte frontal de la caja se cortó con una decoración poco profunda para finalmente aceptar un pedazo de latón decorativo.
Arriba:

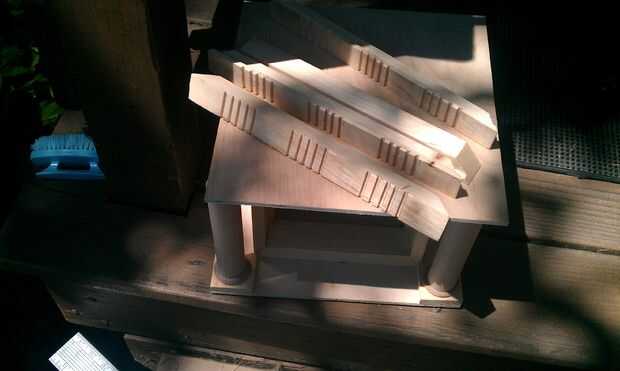

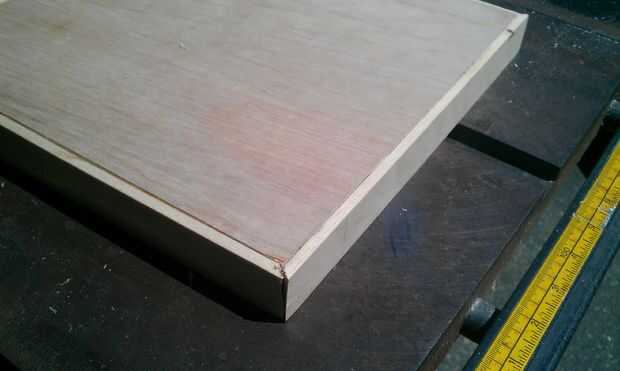

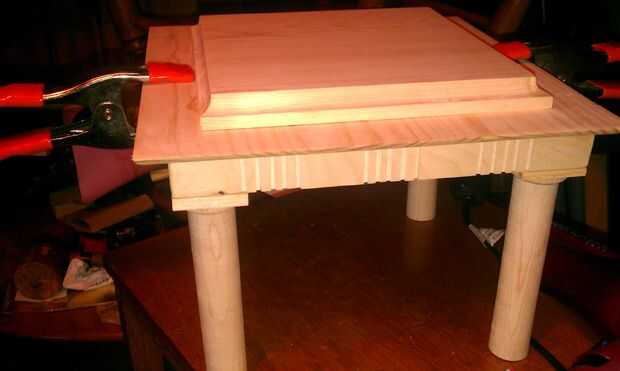

La parte superior fue hecha en tres partes apilados unos sobre otros y pegados juntos. Las dos piezas planas decorativas son tiras de tres tableros pegados al lado del otro. Usé una 1/2" Ensenada ruta poco en mi tabla de enrutamiento del ghetto de la pieza superior más grande y una ronda más bits en la sección más delgada. Mi mundo architrave fue construido en mucho la misma manera que el cuadro inferior, sin embargo en lugar de una ranura para aceptar un final flotante, rebajada la parte inferior para aceptar el 1/4 madera contrachapada para una cara al ras. Los lados fueron inglete otra vez, pero esta vez corté un patrón decorativo "triglyph" usando la Sierra de mesa. Pegamento y presión y hecho.
Columnas:
Probablemente el más difícil y lo más divertido de esta compilación. Las columnas eran mano vuelta en un mini torno a cerca de 1" diámetro. La parte que lamento más no tener una foto de la ronda de encabezados y pies de página. Ésos fueron hechos otra vez girando un taco, esta vez cerca de 1 1/2" diámetro. Marcado hacia fuera de la anchura de las piezas y separados por el ancho de mi sierra de picar 1/8".  La espiga luego fue cortada en más o menos esta forma:
--------^-^-^-^-^-^-^-^-------
---v-v-v-v-v-v-v-v---

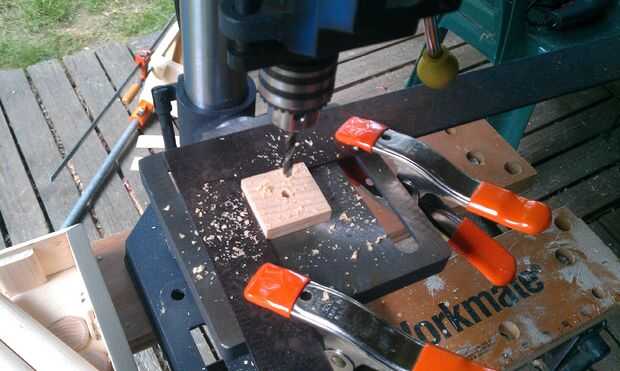

y luego separados. Los soportes cuadrados, Ronda encabezados y pies de página y las columnas fueron entonces llevadas al taladro. Todo excepto las columnas fue perforado para adaptarse libremente. Beneficio de torno vs tienda compró tacos: los cilindros torneados ya han centrado impresiones de las cabezas del torno para taladro, no hay matemáticas para mí!

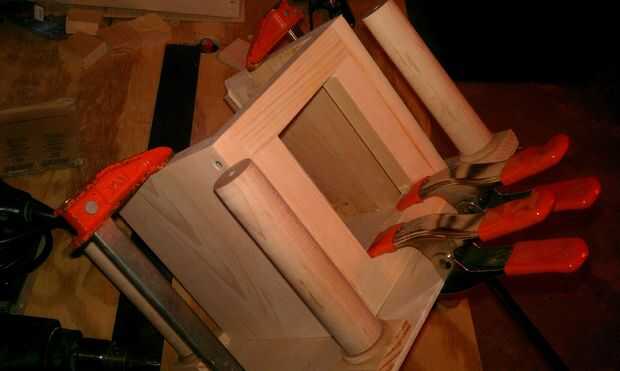

Antes de que el arquitrabe se pega a las otras partes principales, las columnas se sujetan a la parte inferior del tapajuntas con tornillos de alta resistencia. La parte superior de la columna está permanentemente tan pronto como se pegan las otras piezas. Pero puesto que el cuadro inferior está separado de la cubierta interior la columna de la parte inferior se puede desmontar (y estaba a menudo antes de que pudiera averiguar todo). Esto es importante para que la estructura de madera puede ser teñida y barnizada sin el reloj en su interior para evitar que el latón decorativo está arruinado.
Cubierta interior:

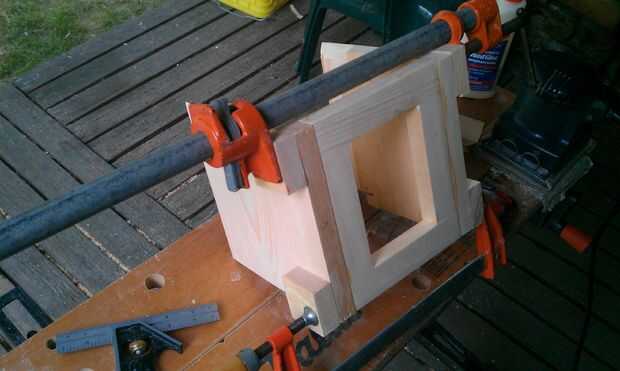

Otra vez no es demasiado difícil, pero tal vez amarillo pino no es la mejor opción aquí. Quería tener todo claro, pero los cortes requeridos para la cubierta interna son muy drásticos y una madera más dura habría manejado mejor. Pero, soy barato y usado todos mis restos de arce en las columnas y no tenía ganas de ir a la yarda de la madera. Con lo que tienen y falso el resto. Los lados eran dos piezas pegan al lado arriba y abajo son la madera contrachapada de 1/4" de la caja de arquitrabe y fondo, así que lo único que realmente necesito son decorativo superior e inferior de la esfera del reloj y un respaldo. Quería una puerta de acceso en la parte trasera, así que me decidí a hacer la pieza posterior muy simple con dos montantes y dos carriles. Con un cincel corte un canal de 1/4" en uno de los largueros para un tope de puerta. Las caras frontales nuevo inglete y chaflanadas también con un ángulo de 30 grados. Finalmente usando la tabla vio que cortar una ranura a través de las piezas de cara a aceptar la pieza frontal de latón. Todo lo consigue pegados juntos excepto la pieza de la cara superior. Esto mantenemos clara hasta que el reloj se coloca. La carcasa interior obtiene pegada y clavada a the1/4 "tablero de madera contrachapada que se apoya en los bloques de soporte de caja de fondo.
