Reloj binario de LilyPad Arduino (1 / 3 paso)

Paso 1: Diseñar y coser

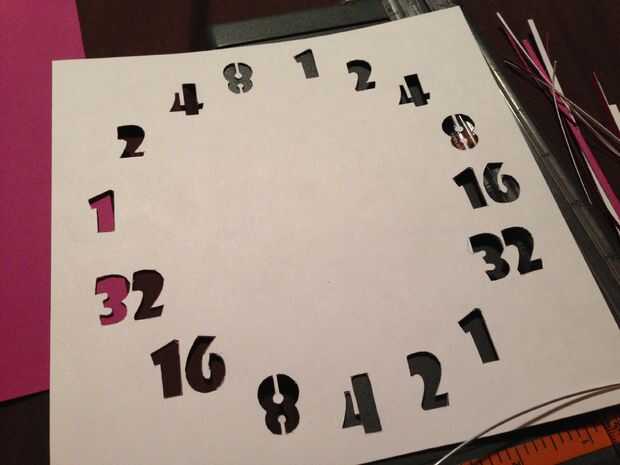

Diseño, lo que quiere la parte frontal de su reloj para ver como. Decidió ir con el look redondo tradicional de los relojes normales y colocado en la parte superior izquierda, minutos en la parte superior derecha y segundos en la parte inferior (llegaré a etiquetado de más adelante). La razón de que esto es el primer paso es porque usted necesita saber dónde coser sus luces por lo que se colocan debajo de los números. Encontrar una fuente igual y los números e imprimir hacia fuera en cartulina. Entonces pegué un trozo púrpura de cartulina en la parte trasera para que no brille la luz de los LEDs a través del papel. Usando un cuchillo x-acto, corte nuestro los números. Después se recortan todos los números, trazarlos sobre cualquier otro pedazo de cartulina o fieltro (sugerido) para que sepa dónde colocar los LEDs.

Coser las luces y batería para el LilyPad

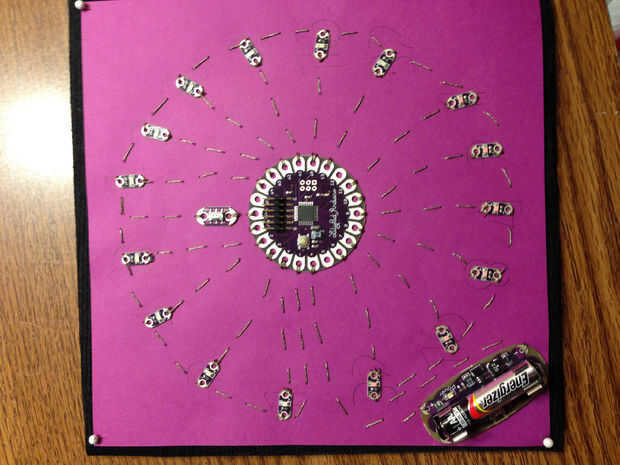

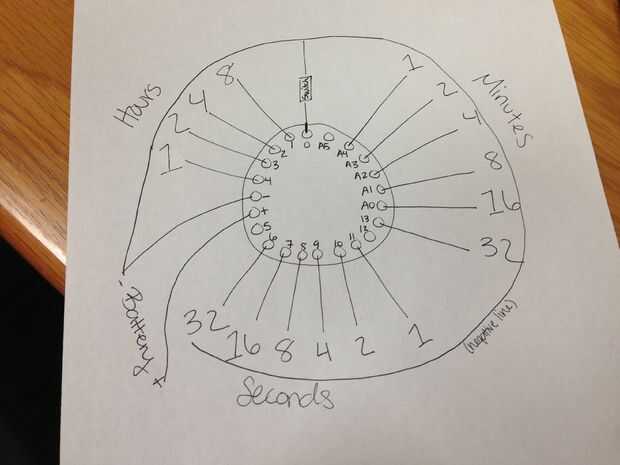

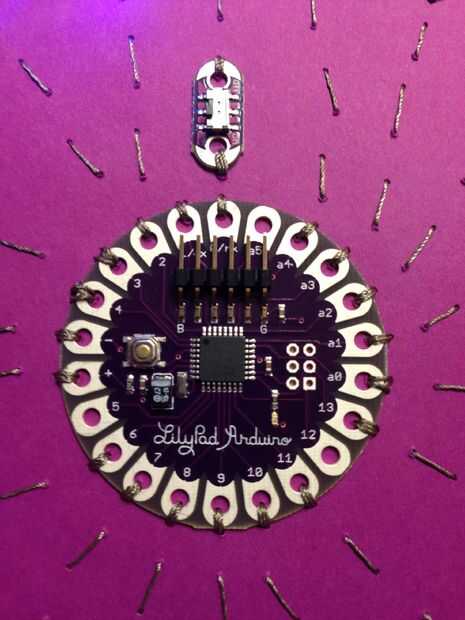

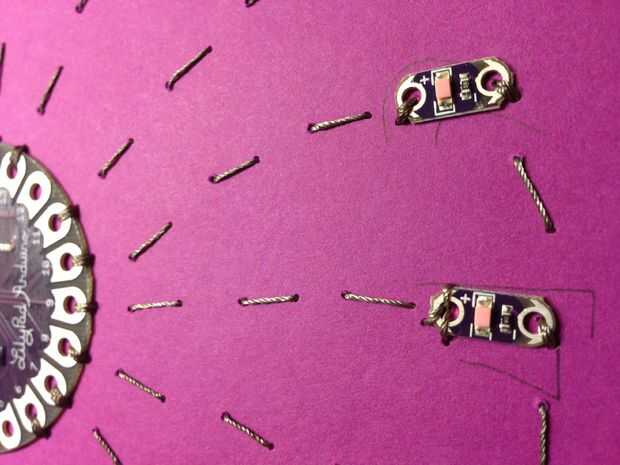

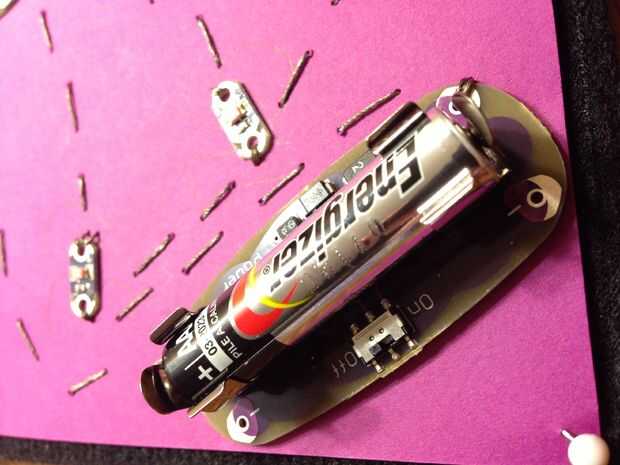

Con el hilo conductor, colocar las luces en los números de estarcidos sobre y coser a los pins correctos en el LilyPad (incluido mi diagrama en las imágenes). Añadir también la batería y el interruptor. La línea negativa puede conectar todas las luces en un círculo. Te sugiero usar clips vienen o cables de alguna clase para probar las conexiones de las luces.
