Paso 4: Ponga el circuito en la caja...

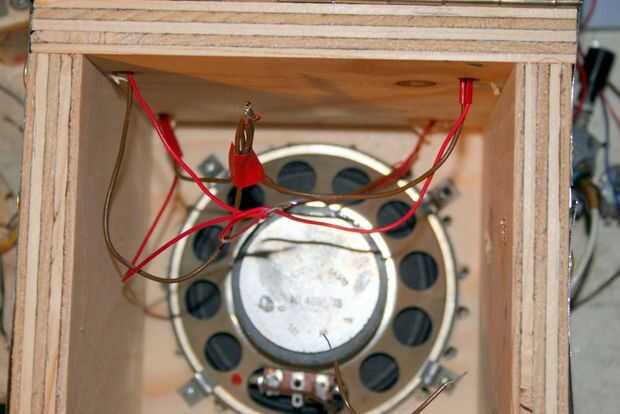

Decidí poner las cuatro células de cds en la parte superior de la caja. Primero soldar los cables a los cables. Luego perfore cuatro agujeros en la parte superior.
Después de eso decida donde desea colocar el resistor interruptor y variable, en mi caso en el lado izquierdo.
Taladrar los agujeros para estas partes, he tenido que verlas con Escariador y pedacitos de taladro de madera plana.
Cuando usted pone las células cds en sus posiciones Asegúrese de que los cables no entren en contacto con el metal de la hojalata. Envuélvalo con alguna cinta eléctrica o usar algún encogimiento del calor. Tome un cable desde cada célula cds soldarlos juntos, y la soldadura de uno
cable a este grupo. Hacer esto con el otro cable.
Un cable va al pin 6 de la 555 IC, otro va al pin 7.

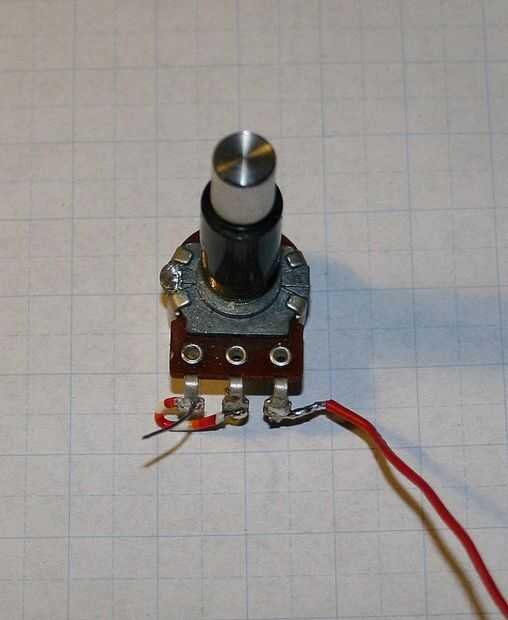

Para la resistencia variable tiene que conectar el pin 1 y 2, sujetar con el mango hacia usted, es de izquierda a derecha: 1,2,3.Solder un cable con conector de 3 y un cable al pin 1/2. Uno de los cables va al positivo (+), el otro va al pin 7.
Hemos casi terminado, pero todavía hay unos cables para ser conectado:
-la soldadura de uno de los cables del altavoz a la sin plomo del condensador de 100 uF.
-El cable del pin 1, la sin plomo de la resistencia del ohmio de M 1 (pin 2), la sin plomo del capacitor de 0,47 uF y el otro
cable de altavoz que todos ir a la tierra.
Hacer una conexión entre estos y luego ejecutar un solo cable con el conector de batería titulares negativos (-).
-soldar un cable de uno de los polos del interruptor con el conector de positivo (+) de batería titulares.
-soldar un cable de pin 4 o 8 (Recuerde que conectamos los dos) al cable positivo de resistencias variables, ejecutar un solo
cable al otro polo del interruptor (hay algunos muchos tipos de interruptores alrededor así que no puedo ser más específico).
Todo lo que queda por hacer es poner la resistencia variable y el interruptor en su lugar y asegúrese de que están firmemente vinculados.
El interruptor que utiliza fácilmente se atornilla en la caja pero el resistor variable requiere una solución a la medida
(también conocido como algunos bloques de madera).
Esperamos que cuando hayas hecho todo esto y pulsar el botón a escuchar el dulce sonido de su theremin.
