Regulador de temperatura y humedad automático de Arduino para mascotas (3 / 5 paso)

Paso 3: Conecte el relé a Crowduino, a control el nebulizador ultrasónico y tabletas termal.

Conecte el "IIN1" y "IN2" del módulo de relé de 2 canales con conector de A4 y A5 del poder Crowduino (o tornillo arrojada), el módulo de relés mediante hilos puente. De esta manera, Crowduino puede controlar 2 relés por separado para encendido y apagado el nebulizador ultrasónico y tabletas termal.

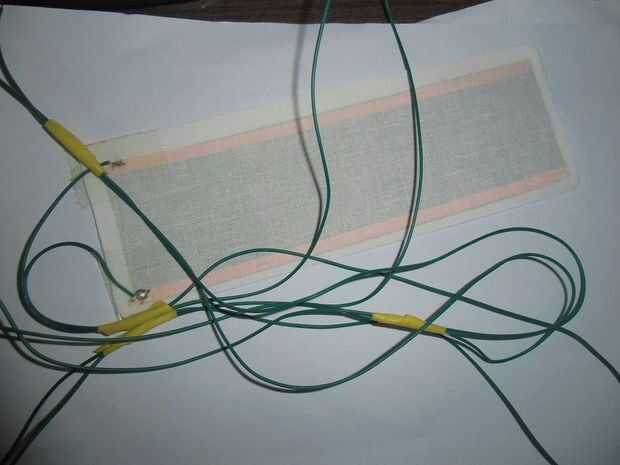

Por último, conecte el nebulizador ultrasónico y tabletas termal a relés. Para el nebulizador ultrasónico, se corta es el cable positivo y conecte su un extremo en el puerto "COM" de relé 1 (el puerto en el centro), conecte el otro extremo al terminal de relé 1-NO". Para las pastillas térmicas, sería más fácil soldar sus terminales al jack de CC y conectar al relé 2 con la misma forma de nebulizador ultrasónico

Después de conectar, el hardware básico para la nueva casa de hamster completa.

Para controlar la temperatura y la humedad, he añadido un protector de teclado a mi sistema. Conecte el protector de teclado en el escudo de tornillo. En realidad, este escudo es opcional si usted no cuida sobre la temperatura actual medida y la humedad.
