Paso 2: montaje
El primer paso es averiguar las asignaciones de la placa Basys y cómo las partes se montará en él. Un manual de referencia completo del tablero se puede encontrar en el Web de Digilent Basys 3 que lista todos los puertos de la Junta.
https://www.digilentinc.com/data/Products/BASYS3/B...

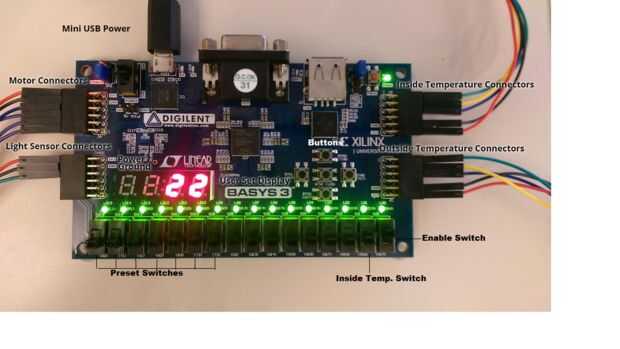

Utilizamos todos los conectores PMOD cuatro situados en los lados izquierdo y derecho del tablero. En el manual de referencia, los pines PMOD pueden encontrar en la página 17 "PMOD controladores."
Motor
Del paso a paso motor ULN2003 módulo tierra y energía deben conectarse el terreno de juego y 3 voltios VCC en los conectores con cables de puente. Alinee los conectores de la N1-N4 en el módulo motor del ULN2003 para encajar en los cuatro puertos adyacentes a la energía y de la tierra en la misma fila en el tablero con cables de puente. Recuerde que se utilizan los puertos PMOD.
Módulos de temperatura
A continuación, conecte las clavijas de tierra y voltaje del MAX6675 a otro PMOD conector tierra y 3 voltios VCC. Luego conecte los tres pernos restantes del MAX6675 a los tres pines de los conectores PMOD en la misma fila que la tierra y VCC de los puertos PMOD. Conecte las clavijas de enganche de thermo con los correspondientes tornillos positivos y negativos en el MAX6675. Hacer esto para ambos la MAX6675s y note qué puertos PMOD son usados.
Conexión en "Casa"

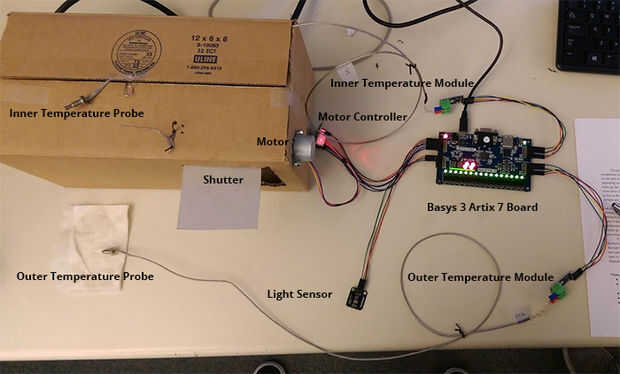

En esta etapa, la mecánica y motor/cortinilla debe sujetarse entre sí y a la ventana de la casa de cartón de alguna manera. El obturador mecánico es simplemente una paja al motor con una aleta de papel que puede cubrir la abertura de la ventana. La apertura es un orificio en el lado de la caja de cartón, aproximadamente el tamaño de la persiana. La idea es que el motor rote hacia adentro y hacia afuera para mover este obturador.
Marca uno del acoplador termo sondas que adentro temperatura y otro para la temperatura exterior. La parte superior derecha (puertos PMOD JB) son el interior sonda de temperatura y la parte inferior derecha (puertos PMOD JC) son la sonda exterior. Estas etiquetas ayudarán con la organización más adelante.
