Regulador de la bañera Compatible Arduino (2 / 13 paso)

Paso 2: El controlador principal

Especificaciones:

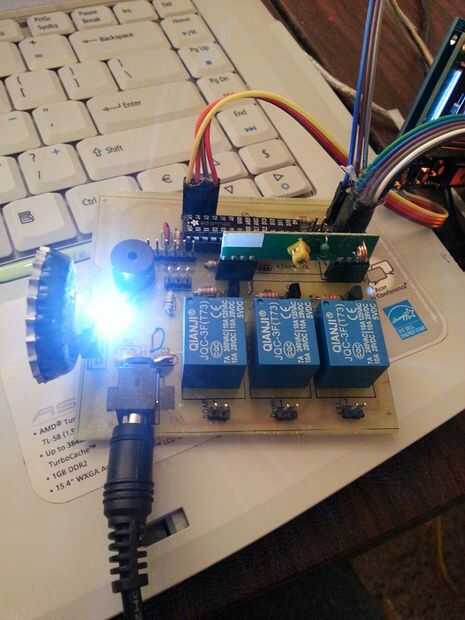

  1. Atmel p 328 con cabezales FTDI
  2. 3 salidas de relé (llenar la válvula/bomba, dispensador de jabón, drenar válvula/bomba)

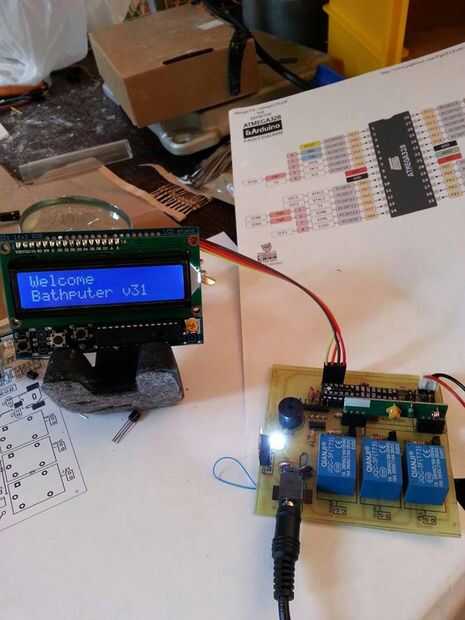

  3. Protector de pantalla de Adafruit (i2c)
  4. 434mhz receptor para el mando a distancia en temp bañera
  5. autobús 1-wire sensor de temperatura ds18b20 monitorear la temp de la entrada
  6. conectores para Ethernet y medidor de flujo (v2.5 aún no implementado)
  7. Coche 12v válvulas directamente

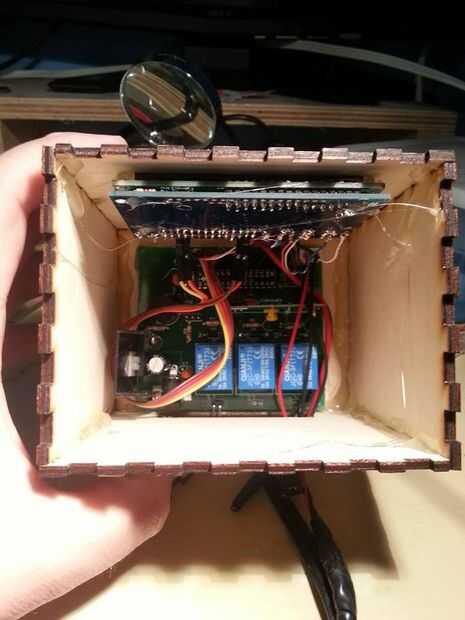

  8. Recinto del corte del laser
  9. Personalizada PCB

Este es el controlador principal para este proyecto.

Permite seleccionar un perfil y empezar el baño funcionando.

mientras está funcionando que se puede ver la entrada y el temps de la bañera junto con la hora a la terminación.

una vez que el baño está listo emitirá un pitido para avisarle, hay también un cierre auto temp baja.
