Regulador de la bañera Compatible Arduino (1 / 13 paso)

Paso 1: Lista de materiales

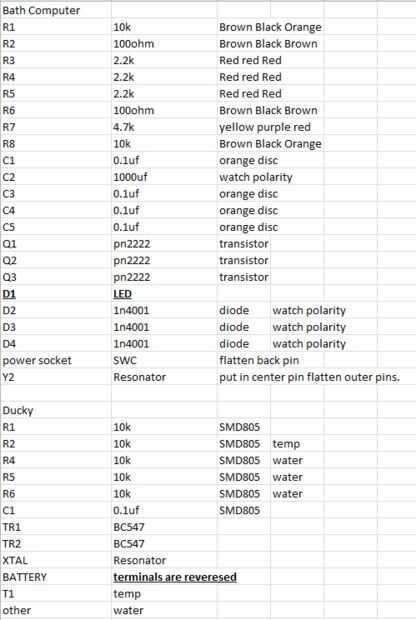

Placa principal:

Las piezas son a través de orificio

• 1 x 328p Atmega con arduino bootloader
1 x DS18B20 utilicé uno como este:

http://www.Adafruit.com/products/381
1 x 434mhz receptor: https://www.sparkfun.com/products/10532
2 x resistencia de 10 k
resistencia de ohmios 2 x 100
3 x resistencia de 2.2 k
1 x resistencia de 4.7 k
Diodo 1n4001 x 3 (ver polaridad)
3 transistores de x n2222
1 x 5mm led (usé blanco pero cualquier color va a hacer) - alimentación opcional led
condensadores de 0.1uf x 4
1 x 1000uf condensador (ver polaridad)
1 x enchufe 2,1 mm
resonador mhz 1 x 16: http://goo.gl/9ADtJh
relés de 3 x 5 v (sólo 2 en este momento)
1 regulador de 5v de x LM7805 con disipador de calor
1 x timbre: http://goo.gl/E7XFmu

porciones de 0.1 pulgadas de romper lejos encabezados

unos 0,1 pulgada hembra encabezados
PCB personalizado (ver archivos)
válvula de llenado de 1 x 12v, si utiliza una bomba extra precauciones deben ser used.* utiliza algo similar a esto:

http://www.eBay.com/ITM/1-2-12VDC-Hose-Barb-electr...

Pato:

resistencias y condensadores son SMD805!!

• 1 x 328p Atmega con arduino bootloader
transmisor 1 x 434mhz: https://www.sparkfun.com/products/10534
• 5 x 10 k resistencia SMD805
• 4 x 0.1uf condensador
2 x BC547
• resonador de mhz 1 x 16: http://goo.gl/9ADtJh
1 x PCB personalizado
1 x pato Enclousure Duckymeter: http://amzn.com/B0064CTIC4

unos 0,1 pulgada hembra encabezados

Otras partes:

• 12v batería sellada de plomo ácido

Programador FTDI utiliza este: https://solarbotics.com/product/39240/

1 x Lysol No-Touch dispensador de jabón automático de la mano: http://amzn.com/B006RHYSLM
conexiones para los terminales de la batería y las bombas de la encrespadura

• En línea fusible http://amzn.com/B0002KR88A pongo un amplificador de 5 fusibles en la mía.
• conector de barril de 2,1 mm
Cables de DuPont para hacer cables: http://goo.gl/vfFXOA
Una pantalla de lcd i2c de Adafruit con botones: http://www.adafruit.com/products/714
3 x botones resistente al agua: http://goo.gl/PBCajq
Recinto (he incluido el láser cortar archivos pero ten en cuenta que no es resistente al agua)
OPCIONAL: Arduino Ethernet Shield
OPCIONAL: Flowmeter:http://goo.gl/Mr3Por

Nota: pcb y el código está bien ahora!
Los rastros de PCB no son lo suficientemente densas como para manejar una bomba, por lo que se necesitará agregar alambre extra para asegurarse de que está bien.
