Paso 7: Vuelva a cablear el Conector P8
¿Por qué hacer esto?
Como ya he mencionado antes, en el futuro podría tomar el ladrillo de la energía a un profesional de mostrar y conseguirlo fix, así que no quiero cortar el cable de alimentación o modificar los ladrillo en todos modos.
Si usted no es preocuparse por él, puede saltarse los próximos pasos y echar un vistazo a uno de cableado alternativo.
1. agarra 2 de los cables negros que sacó de los conectores p8/p9 y unirlos con el manojo de cables negros (masa).
2. Tome 2 de los cables rojos que sacó de los conectores p8/p9 y conecte el paquete de cables rojos (+ 5 v).
3. agarra uno de los cables amarillos que sacó de los conectores p8/p9 y conectar el paquete de cables amarillos (+ 12 v)
4. utilizar la cinta aislante o tubo para aislar todas las conexiones eléctricas y el extremo de los cables solos del encogimiento.
Por este momento, usted debería tener 6 hilos que salen de usted paquetes, 2 negro, 2 rojo, 1 amarillo, 1 azul. Cada cable debe tener un conector metálico en el extremo.
5. Verifique cada cable y asegúrese que la lengüeta del conector metálico está abierta. Si no es al aire libre suavemente.

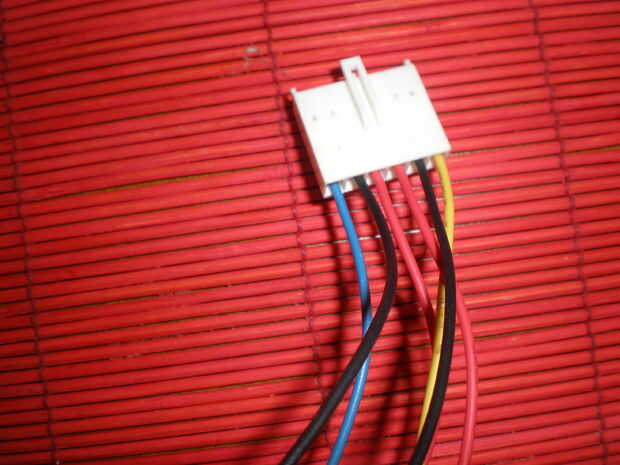

6. agarra el conector P8 con la lengüeta hacia arriba y poner los cables en el siguiente orden
Azul, negro, rojo, rojo, negro, amarillo
7. Asegúrese de empujar el alambre en y luego suavemente tratar de tirar de ella.
Si el alambre sale significa que no se está trabando la ficha Seguridad en el conector metálico (Asegúrese de que está abierto) o que no ha empujado el alambre lo suficiente.

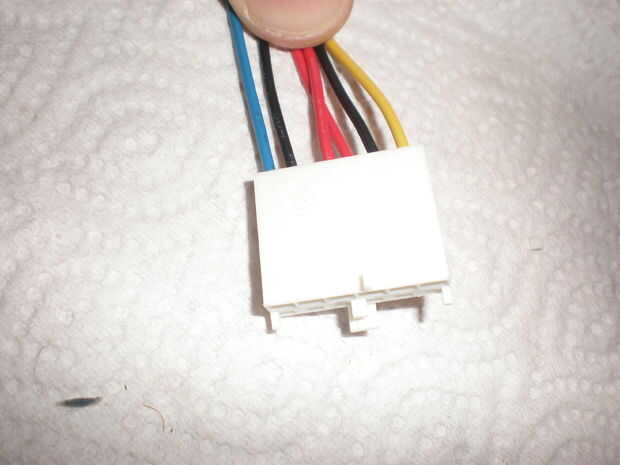

8. comparar el conector P8 a la originalmente en la unidad (ver imagen 3) y asegúrese de que coinciden con los cables (en mi unidad de Cisco fue amabilidad de respetar el color estándar de codificación excepto - 12v)
