Reemplazar la fuente de alimentación para un Cisco Pix 506e (3 / 10 paso)

Paso 3: Preparación del PIX

¿Por qué hacer esto?
Como ya he mencionado antes, en el futuro podría tomar el ladrillo de la energía a un profesional de mostrar y conseguirlo fix, así que no quiero cortar el cable de alimentación o modificar los ladrillo en todos modos.
Si usted no es preocuparse por él, puede saltarse los próximos pasos y echar un vistazo a uno de cableado alternativo.

Preparar el Pix:
1. Desconecte todos los cables
2. quitar el bisel (suave, no quiere romper las lengüetas de retención... como yo lo hice)
3. Retire los 4 tornillos en los lados
4. Coloque el pix en una superficie plana y rebanar la parte superior hacia atrás hasta que se desbloquee y te puede tirar para arriba
5. Verifique el cableado

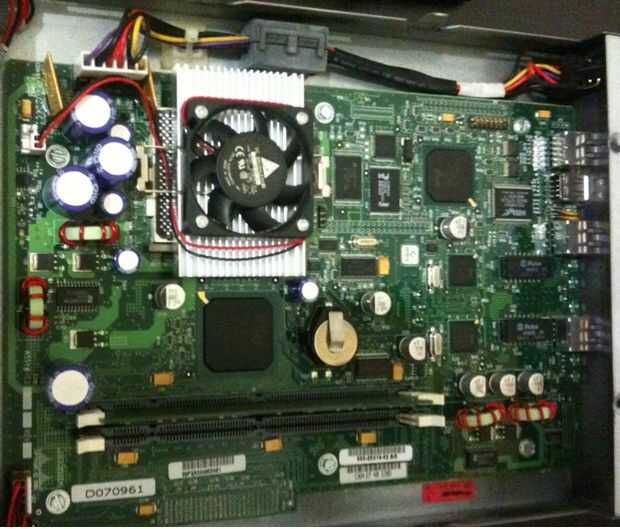

Debería ver un cable de la alimentación externa del enchufe en la parte posterior, en la motherboard en la parte frontal de la unidad. (Ver la primera foto)
6. desenchufar ese cable.

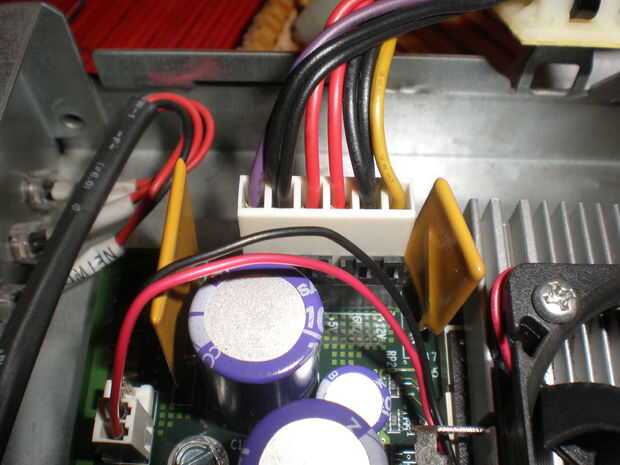

debería verse como el que está en el 2do. imagen (conector Molex??)
