¿Reemplazar el Joystick en un mando de Xbox 360 (2 / 6 paso)

Paso 2: Desmontar el controlador

1. Quite las baterías del controlador

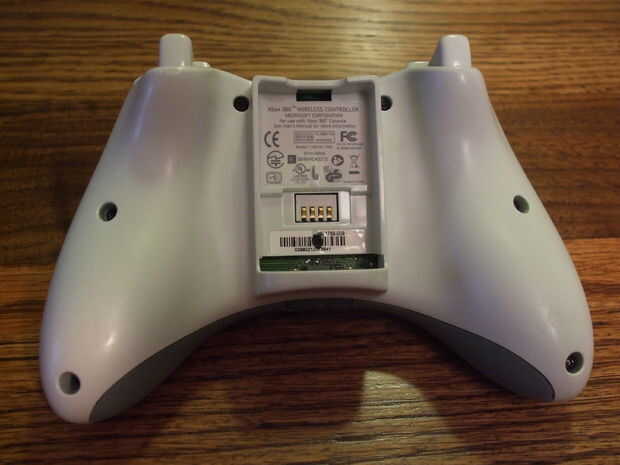

2. Localice y retire los tornillos de torx de 7 Seguridad ubicados en la parte posterior del controlador

Consejo: - los tornillos serán necesario para el montaje por lo que se asegurará el uso de un tazón de fuente, etc.
que ninguno de los tornillos se perderán.
-El tornillo de la séptima se encuentra detrás de una pegatina en la parte de batería de la
controlador. Ver la imagen de referencia.
-La etiqueta engomada puede quitar o solo se impulsó con el destornillador.

PRECAUCIÓN: romper o quitar el código de barras - etiqueta engomada de la voluntad anular la garantía de Microsoft.
Lamentablemente la etiqueta debe ser roto para reparar el controlador.
Creo que es buena para 1 año la garantía. Si usted está más allá de un año entonces no
importa de todos modos.

3. Levante la parte inferior media (el lado con los tornillos) de la parte superior del controlador.

Consejo: - tratar de mantener la parte superior la mitad del controlador con la placa de circuito intacto.
-Si las piezas vienen aparte, ayudará a probar y aviso como todo va como se
en el proceso de montaje.

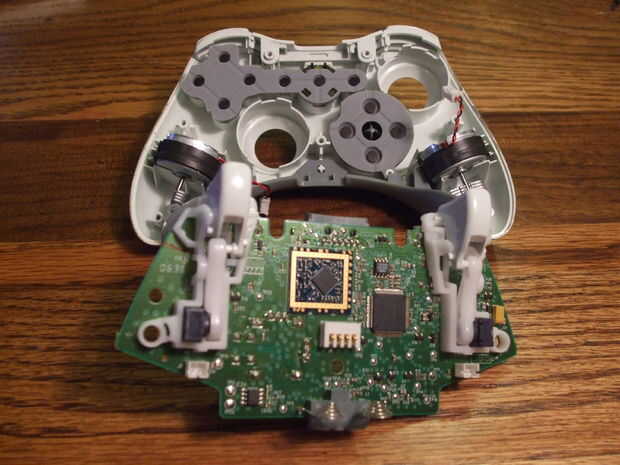

4. Localice los dos motores de vibración y desconecte de la placa de circuito.

5. tire suavemente de la placa de circuito de la parte superior la mitad del controlador.

Sugerencia:-si es posible, mantenga todos los botones y partes en el controlador de medio superior en su lugar.

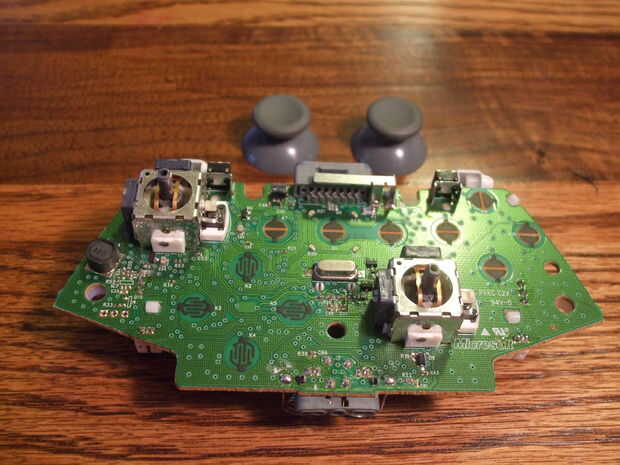

6. después de retirar la placa de circuito, localice y retire los thumbsticks de la
palanca de mando. Para quitar, tire de ellas hacia fuera del módulo joystick.
