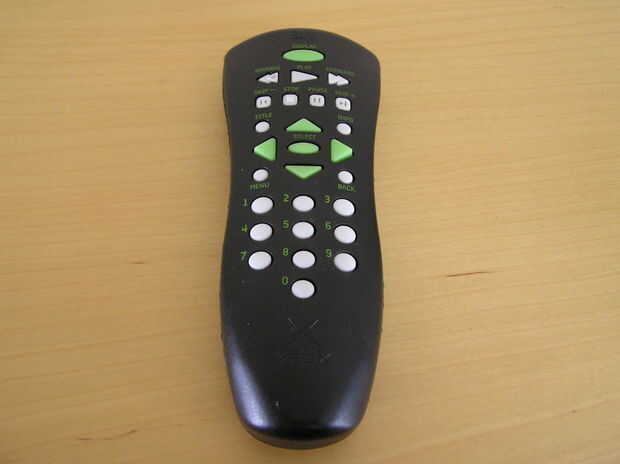

Los síntomas son que el control remoto parece fuego OK. Cuando señalo el control remoto en un receptor de TV sólo con fines de prueba, puedo ver un LED rojo parpadeante en el conjunto del receptor pero cuando apunte el control remoto hacia el receptor de Xbox no hay ninguna respuesta a cualquier pulsar un botón.
Así que hace un tiempo desmantelaron el control remoto y conectado el infrarrojo de salida a un osciloscopio. La llegada de la señal
del ámbito de aplicación era un tren de pulso particularmente ruidoso así que sospeché que la disociación era pobre en el PCB.
La adición de un condensador de montaje superficial pequeño cerca de la clavija de energía donde el voltaje de la batería se suministra a la IC
cura el problema. Usted puede salvar el condensador de un teléfono antiguo o USB stick según mi ejemplo.

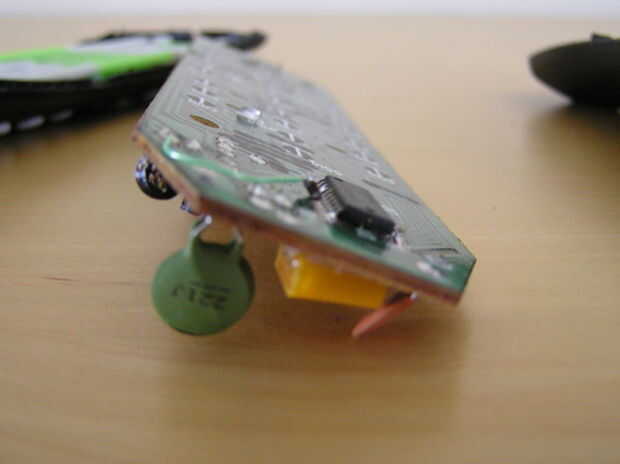

Puedes ver el condensador de suplemento en la foto de abajo. Está parado verticalmente de la clavija de alimentación del IC. El cable verde adicional se conecta a 0V (tierra) en la PCB.
Creo que el problema real radica en la mala elección de condensadores de desacoplamiento. El mando de la Xbox no tiene mas
un electrolítico que es propenso a fugas y también no colocarse lo suficientemente cerca para el IC debido a la naturaleza mecánica de la Asamblea siendo un solo PCB cara.
Así que aquí están mis pasos para la fijación del mando a distancia o se puede ver en youtube
http://www.youtube.com/watch?v=CKqQZv4i4x0
Tenga en cuenta que esta solución puede funcionar bien para otros mandos que tienen pobres desacoplamiento capacitores con fugas de OR.
