Redondo escudo vikingo (2 / 7 paso)

Paso 2: Marcar el material

Uno de los beneficios de esta compilación es que el corte es realmente bastante simple--4 círculos (no tengo ni idea por qué le gustaría construir una estrella que encajan exactamente en el anillo central de este pilar, pero me divertí dibujo uno para usted). Cuando tienes las herramientas adecuadas para los materiales, esto no tomará más de una hora.

En la lista de materiales, observamos que necesitabas hacer un agujero piloto para una tachuela en la 1" marca de la regla de madera. Este es probablemente el paso más importante de la preparación para sus herramientas porque este agujero crea la marca de tu brújula de tamaño industrial. Si tienes ese hueco demasiado ancho, o centro o en el lugar equivocado, el resto de tus círculos será descuidado en mejor, o muy desiguales en el peor de los casos.

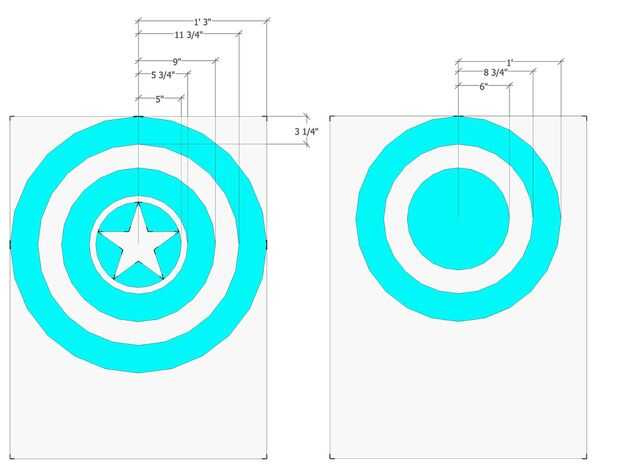

Antes que nada, echemos un vistazo a medido dibujar el tablero de lámina perimétrica, (Foto 1)

No estamos construyendo con las tolerancias de la máquina, por lo que sólo estamos marcados para arriba para el cuarto de pulgada más cercana. Pero antes de marcar cualquier cosa, tienes que conseguir la herramienta de marcado configurada, y que significa taladrar los orificios piloto en la herramienta de la marca según este dibujo. Observe que todas las medidas están la radio, no la circunferencia, ya que estos serán los agujeros de la marca que haga en la herramienta. Para aquellos que son nuevos en este tipo de cosas, que significa perforar los agujeros en la brújula en estas marcas: 6", 6-3/4", 7", 9-3/4", 10", 12-3/4", 13", 16". Ver: Si el centro de la brújula se encuentra en 1" marquita en la regla, todos los otros puntos tienen que ser en relación con ese centro marcan--para que el radio de 5" se mide por la pooint en regla de 6"(6"-1"= 5").

Si utilizas una simple pedacito de 1/8", los orificios deben ser lo suficientemente amplio como para solo la punta de su lápiz a deslizarse en la Junta.

Antes que bajar la brújula en el tablero de lámina perimétrica la primera vez, medir la Junta sobre el borde corto y para poner una marquita en el punto medio. Luego se mide la distancia de esa marquita por la parte de registro de la Junta para que pueda crear un punto en el centro del tablero hacia un extremo. El punto aquí es dejar tanta chatarra en la parte inferior del tablero como sea posible.

Una vez que el punto medio marcado, la brújula de la gota y dibujar los círculos de la primera junta como se indica en el dibujo medido. Repita el proceso de marcado para la segunda junta, pero trazar los círculos de la segunda tabla en el dibujo.

Sé que algunos de ustedes piensan que la estrella es poco cool y quisiera hacer uno de su propio fuera de la tabla de desecho en este proyecto, por lo que las instrucciones están debajo.

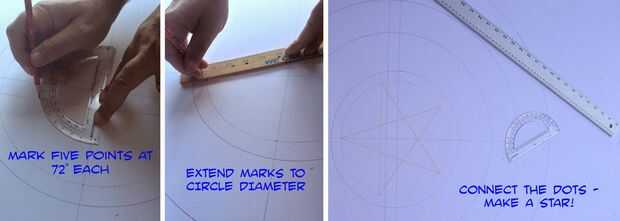

Esto puede sonar ridículo a los constructores reales por ahí, pero para hacer la estrella necesita un transportador. Algunos de ustedes son lo suficientemente inteligentes como para hacerlo con la brújula, pero no queremos que este proyecto para lavar a nadie que no dibujo de ingeniería en la escuela de comercio. Una estrella americana tiene 5 puntos, todos los puntos de la misma distancia unos de otros. Si nosotros estamos dibujando dentro de un círculo, significa que cada punto es 72° lejos de sus dos vecinos.
